Python Plotly Express绘制动态雷达图：极简代码实现交互展示

雷达图（极坐标折线图）常用于评估多维能力模型、综合性能测试与业务指标画像。传统的静态雷达图无法展现数据随时间或版本演进的过程，而在 Python 生态中，基于 Plotly Express 的 px.line_polar 结合 animation_frame 参数，仅需十余行代码即可快速构建支持时间滑块滑动、点击播放以及鼠标悬停交互的动态雷达图。

一、准备环境与核心实现流程

在开始编写代码前，需要确认 Python 环境中已安装 plotly 与 pandas。使用常规包管理器即可完成安装：

pip install plotly pandas

借助 Plotly Express 绘制动态雷达图的流程非常清晰，主要分为四个阶段：规范化构建长格式数据、调用高阶 API 绑定极坐标映射、固定各帧极轴范围防止形变、以及导出或在浏览器中交互呈现。

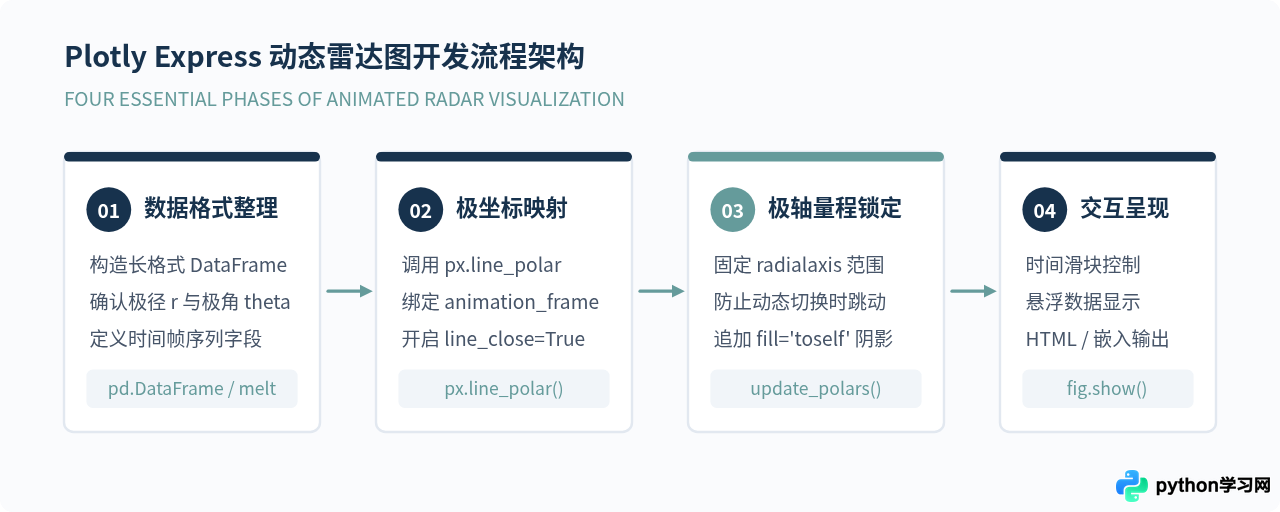

图 1：使用 Plotly Express 构建动态雷达图的标准四个开发步骤

二、理解数据组织：宽表与长表的结构转换

很多初学者在使用 px.line_polar 遇到困难，通常是因为数据组织格式不符合 Plotly Express 的预期。在业务统计中，数据往往以“宽表”（Wide Format）存在，即每个评价指标占据单独的一列；而 Plotly Express 要求采用“长表”（Long Format / Tidy Data），所有指标名称聚合在单一维度列，所有分值聚合在数值列中。

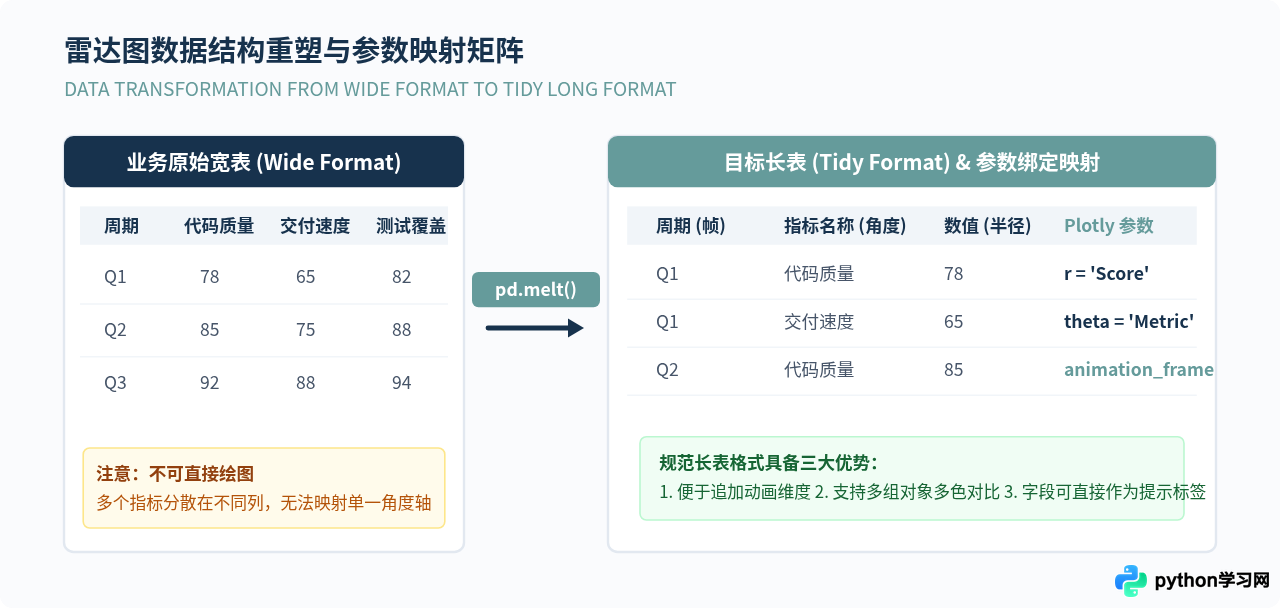

图 2：从原始宽表到符合 Plotly Express 规范的长表转换逻辑及参数映射

三、极简代码实战：编写完整动态雷达图

下面是一份完整的、可独立运行的 Python 脚本。该示例模拟了一个软件研发团队在连续三个季度中，在五个关键能力维度的得分变动情况。通过绑定 animation_frame='Quarter'，Plotly 会自动在图表底部生成播放控制器与滑块。

import pandas as pd
import plotly.express as px

# 1. 构建长格式数据集（包含时间维度）
data = {
    'Quarter': [
        'Q1 季度', 'Q1 季度', 'Q1 季度', 'Q1 季度', 'Q1 季度',
        'Q2 季度', 'Q2 季度', 'Q2 季度', 'Q2 季度', 'Q2 季度',
        'Q3 季度', 'Q3 季度', 'Q3 季度', 'Q3 季度', 'Q3 季度'
    ],
    'Metric': [
        '代码质量', '交付速度', '测试覆盖', '架构稳定性', '文档规范',
        '代码质量', '交付速度', '测试覆盖', '架构稳定性', '文档规范',
        '代码质量', '交付速度', '测试覆盖', '架构稳定性', '文档规范'
    ],
    'Score': [
        72, 65, 80, 68, 60,
        80, 78, 85, 75, 74,
        92, 88, 90, 89, 86
    ],
    'Team': ['核心研发组'] * 15
}

df = pd.DataFrame(data)

# 2. 调用 px.line_polar 构建雷达图
fig = px.line_polar(
    df,
    r='Score',                   # 极径：映射数值大小
    theta='Metric',               # 极角：映射分类维度
    color='Team',                 # 分组颜色（支持多团队对比）
    animation_frame='Quarter',    # 动画帧驱动字段
    line_close=True,              # 首尾相连闭合多边形
    title='团队工程能力演进轨迹动态雷达图'
)

# 3. 视觉与极轴量程优化
fig.update_traces(fill='toself')  # 填充多边形内部透明色块
fig.update_polars(
    radialaxis=dict(
        visible=True,
        range=[0, 100]           # 严格固定半径范围，防止动画缩放抖动
    )
)

# 4. 交互展示
fig.show()

四、关键细节：动态帧与极轴量程锁定的必要性

动态雷达图最容易忽略的视觉陷阱是动态缩放引起的感知失真。默认情况下，Plotly 在切换不同 animation_frame 时，如果未明确指定 range，它会依据当前帧中的最大值和最小值自动调整极轴（radialaxis）的刻度范围。例如：第一季度的最高分是 80，外圈即为 80；第二季度的最高分是 90，外圈变成 90。这会导致虽然绝对分数提升了，但在视觉上面积反而没有明显变化，甚至产生数据倒退的错觉。

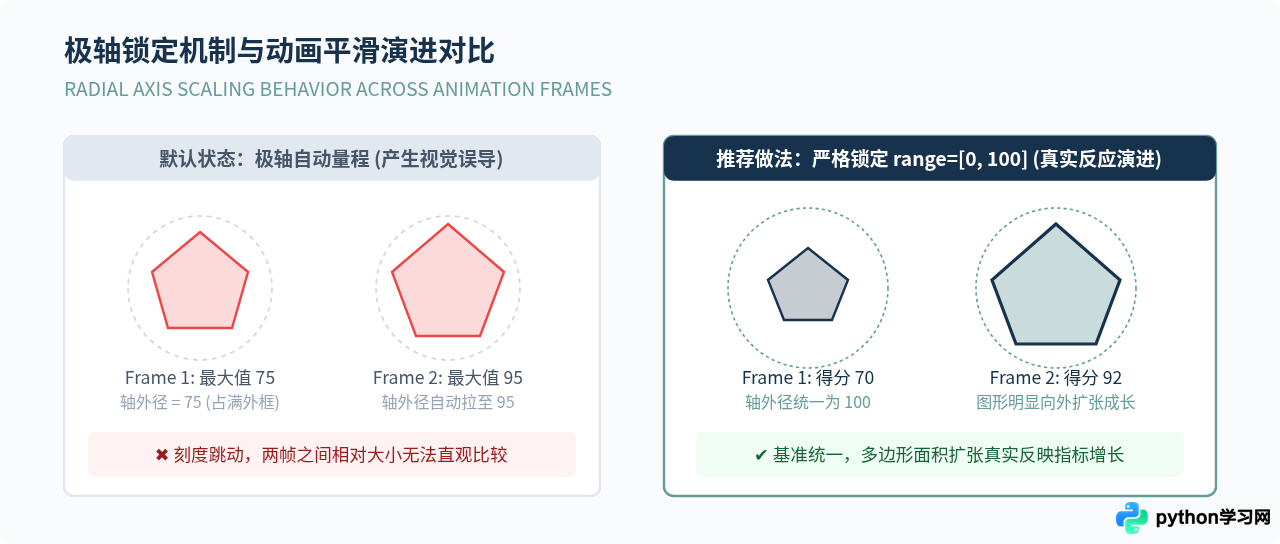

图 3：极轴量程锁定与默认状态在动画过渡时的视觉差异

五、生产环境高频避坑与优化清单

在实际项目落地时，动态雷达图往往伴随多实体对比、导出离线网页或嵌入前端面板等诉求。掌握以下四个要点能够避免绝大多数显示异常：

1. 类别顺序统一：在生成数据时，确保每个时间切片内的 Metric 列表排列顺序严格一致。如果 Q1 维度的顺序是 [A, B, C]，而 Q2 变成了 [B, A, C]，雷达图的多边形顶点连线会在过渡帧中发生翻转扭曲。
2. 播放速率与过渡效果调节：若觉得默认动画切换过快或过慢，可通过修改 fig.layout.updatemenus 中的 duration 和 redraw 选项，自定义帧与帧之间的动画插值时长。
3. 多对象同屏对比：在长表中加入 color='Entity'，即可在同一雷达图内以不同颜色叠加展示多个团队或多个模型，并在时间滑块拖动时同步对比演进差距。
4. 独立脱机保存：使用 fig.write_html('radar_dynamic.html') 可以生成包含 Plotly.js 运行时的单文件 HTML，无需任何后端环境支持即可在任何浏览器中打开交互。

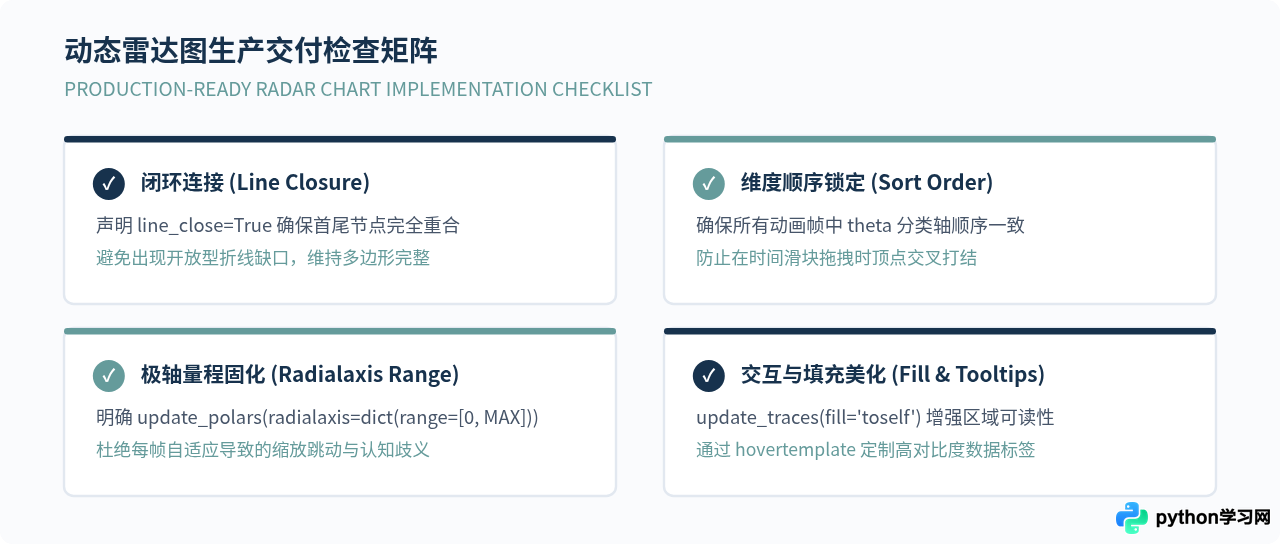

图 4：Plotly Express 动态雷达图最佳实践与避坑要点汇总

六、总结

相比于传统的 Matplotlib 复杂繁琐的极坐标计算，Plotly Express 的 px.line_polar 将多维动态可视化的门槛降低至声明式水平。只要牢记长表格式组织数据、设置 line_close=True 闭合图形并锁定 radialaxis.range 极轴刻度这三大核心原则，就能在几分钟内制作出专业、直观且充满现代交互感的动态雷达图。
