Python绘图负号变方块及中文乱码的一并修复方案

一、问题根源剖析：为什么中文与负号会同时“变方块”？

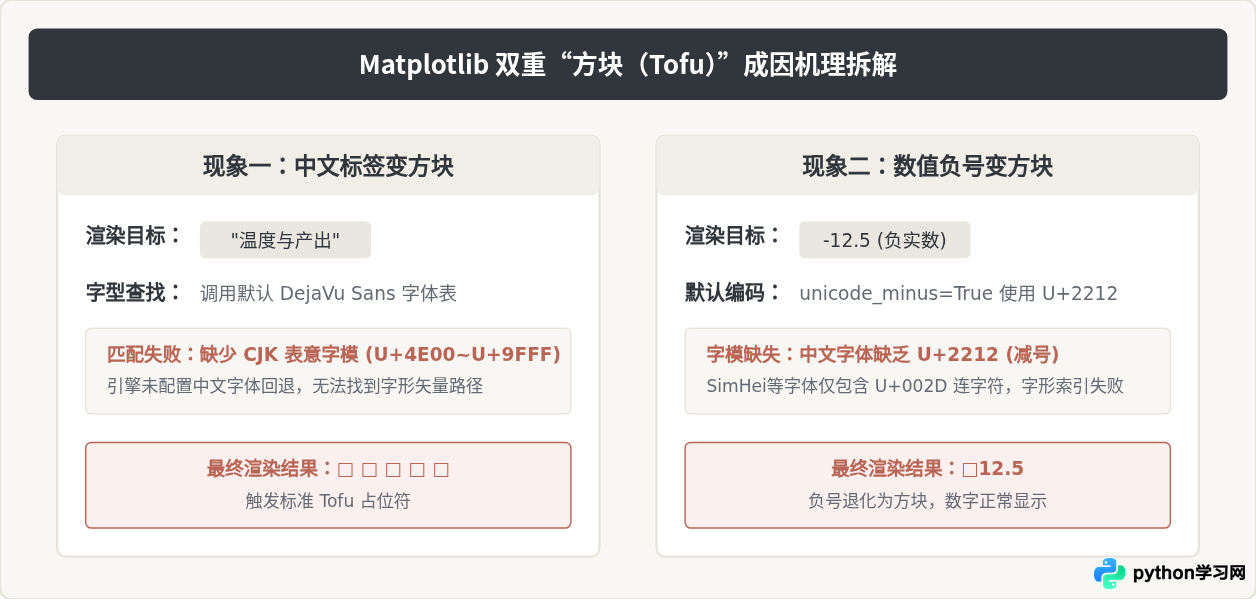

许多初学者在遇到图表中出现小方框（Tofu）时，往往误以为这是同一个编码配置故障，甚至尝试通过反复重装 Matplotlib 或更改 Python 脚本编码格式（如 UTF-8 声明）来解决，但通常收效甚微。实际上，中文方块与负号方块是由两个独立但相互交织的字形渲染机制所导致的。

1. 中文乱码成因：默认字体库不包含中文字形集

Matplotlib 原生默认的西文字体家族是 DejaVu Sans。这是一款轻量级的紧凑型开源英文字体，内部只打包了基本的 ASCII 字符集、拉丁字符、希腊字符及部分数学标点符号，完全不包含 CJK（中日韩统一表意文字）字形码位（U+4E00 至 U+9FFF）。当图表中出现汉字字符时，渲染器在 DejaVu Sans 的字体度量表中查找对应字符索引失败，触发了缺失字形（Missing Glyph）回退机制，最终只能绘制一个空心的未定义方块。

2. 负号方块成因：字体与数学减号（Unicode Minus）的编码冲突

解决了中文问题（例如指定了中文字体）后，往往紧接着就会发现坐标轴上的负数如“-10”变成了“□10”。这是因为 Matplotlib 为了符合国际学术论文出版的高标准排版规范，默认将配置项 axes.unicode_minus 设为 True。在开启状态下，Matplotlib 输出负号时使用的是标准数学负号字符 Unicode Minus（U+2212，长短与加号横线完全相等的数学减号“−”），而非键盘上常规的 ASCII 连字符 Hyphen-Minus（U+002D，半角破折短横“-”）。

尴尬之处在于：Windows 上的 SimHei（黑体）或许多常用中文字体在设计字模库时，通常只实现了半角 ASCII 编码段（U+002D）的横线，而缺少了 U+2212 这个专用数学负号字模。结果就是，一旦为了显示中文而将主字体切换为 SimHei，原本在 DejaVu Sans 下能正常显示的数学负号立刻失去了字模定义，同样退化为方块。

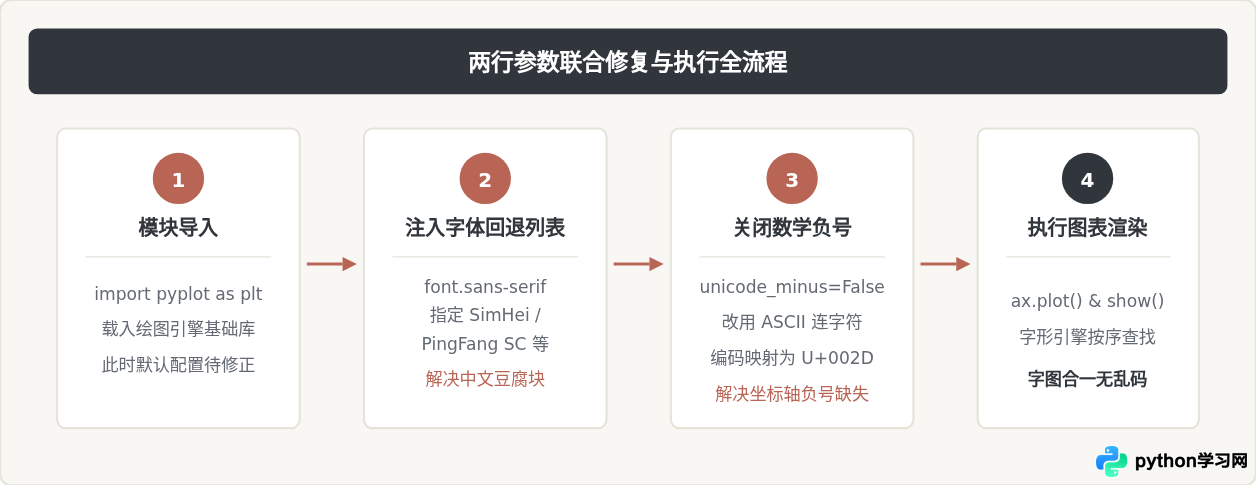

二、两行核心代码：快速一并修复方案与即用模板

既然理解了问题的二元性，修复思路就变得非常清晰：一方面在无衬线字体序列中优先载入支持中文的字体，另一方面将负号字符回退至通用的 ASCII 连字符（U+002D）。这两步可以通过配置 Matplotlib 的全局运行时参数（plt.rcParams）一并完成。

1. 核心修复代码段

import matplotlib.pyplot as plt

# 1. 设置无衬线字体列表，依次列出各系统常见中文字体进行兼容回退
plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei', 'PingFang SC', 'Noto Sans CJK SC', 'sans-serif']

# 2. 将负号渲染关闭 Unicode Minus，强制使用 ASCII 连字符 (U+002D) 正常显示负号
plt.rcParams['axes.unicode_minus'] = False

2. 完整验证测试用例

为了确认修复代码生效，我们可以运行如下完整的绘图测试脚本。该脚本绘制了一条跨越正负区间的正弦衰减曲线，并在标题、坐标轴标签及图例中大量包含中文与负数：

import numpy as np
import matplotlib.pyplot as plt

# --- 一并修复核心参数 ---
plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei', 'PingFang SC', 'Noto Sans CJK SC', 'sans-serif']
plt.rcParams['axes.unicode_minus'] = False

# --- 构造模拟数据（包含正负坐标） ---
x = np.linspace(-10, 10, 200)
y = np.sin(x) * np.exp(-np.abs(x) * 0.1) * 25 - 5

# --- 绘图 ---
fig, ax = plt.subplots(figsize=(8, 4.5), dpi=100)
ax.plot(x, y, color='#B96555', linewidth=2, label='实测温度波动响应曲线')
ax.axhline(0, color='#30363C', linestyle='--', alpha=0.6, label='基准零位线')

ax.set_title('环境试验舱负压与温度实测走势（验证图）', fontsize=14, pad=12)
ax.set_xlabel('时间位移偏差 (单位: -秒/分)', fontsize=11)
ax.set_ylabel('测温值波动 (-30℃ 至 +20℃)', fontsize=11)
ax.grid(True, linestyle=':', alpha=0.6)
ax.legend(loc='upper right')

plt.tight_layout()
plt.show()

预期执行结果：图例与标题中的中文全部清晰呈现，横纵坐标轴两端的负数刻度值（例如 -10、-5、-20）前的减号显示为正常短横线，不再出现任何缺失方框。

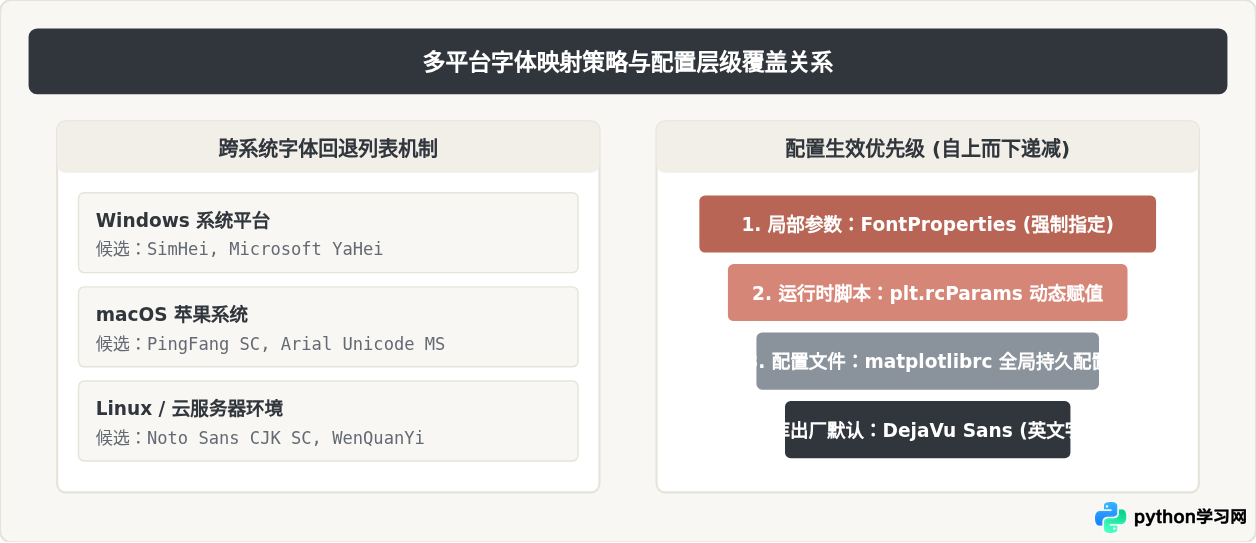

三、跨操作系统字体适配与配置生效层级

为什么在前面的修复方案中，font.sans-serif 是一个列表而不是单一字体名称？这是为了实现真正的跨系统代码兼容。不同操作系统预装的中文字体名称各不相同。若仅硬编码 Windows 专属的 SimHei，代码在 macOS 或 Linux 服务器（如 Docker 容器、云端 Notebook）上运行时，仍会因为找不到该字体而退化报错。

1. 主流操作系统常见无衬线中文字体映射表

当我们将这些候选按优先级组合成列表： ['SimHei', 'Microsoft YaHei', 'PingFang SC', 'Noto Sans CJK SC', 'sans-serif']，Matplotlib 在初始化渲染器时会自左向右轮询本地字体库，一旦命中当前系统中存在的第一个中文字体便立即锁定使用，从而实现一份脚本在不同电脑上无需修改均可正常出图。

2. 配置生效的四个层级及先后覆盖规则

在实际工程中，设置生效存在优先级覆盖关系。从高到低依次为：

1. 元素级对象传参（Highest）：直接在 ax.set_title(..., fontproperties=...) 中显式传入 FontProperties 对象，优先级最高，仅作用于当前文本对象。
2. 运行时脚本动态配置（Runtime）：在 Python 代码中操作 plt.rcParams[...]。它作用于当前进程生命周期内的所有后续绘图对象。
3. 本地用户配置文件（matplotlibrc）：位于 ~/.matplotlib/matplotlibrc 或项目根目录下的配置文件，永久对本地全局生效。
4. Matplotlib 系统内置包默认值（Default）：预装在 Python 库目录下的出厂默认配置（即导致报错的初始状态）。

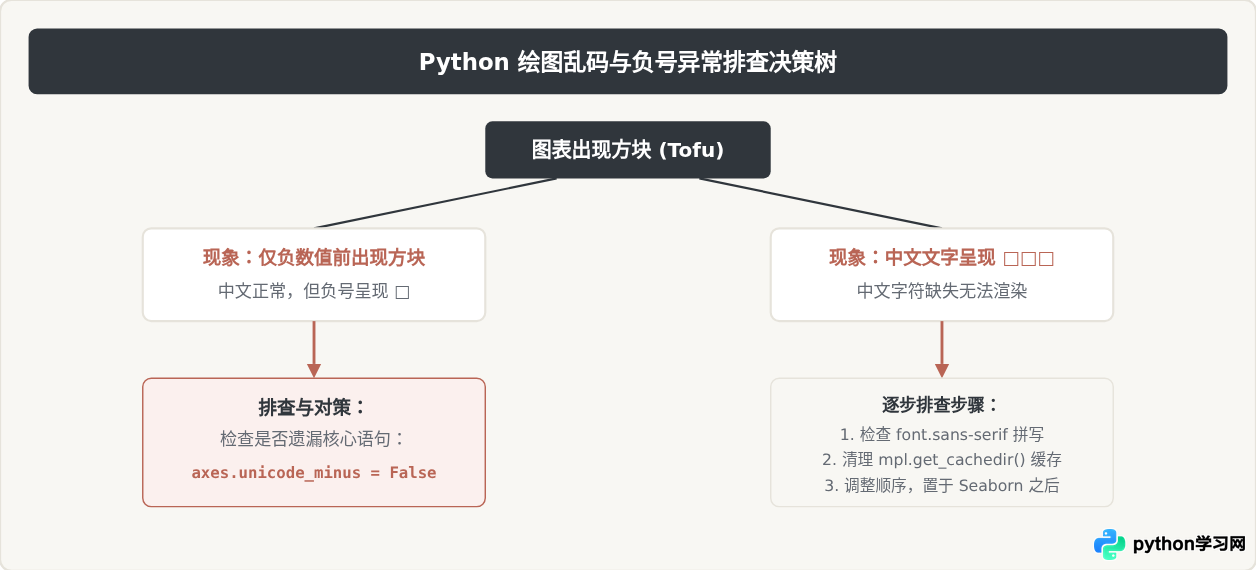

四、疑难排查与缓存清理：配置了仍出现乱码的解决法

偶发情况下，开发者按照标准规范配置了 font.sans-serif 和 axes.unicode_minus，但绘图控制台依旧抛出 UserWarning: Glyph ... missing from current font 警告，图片中的方块依然存在。出现这种情况通常是由以下两项底层环境问题引起的：

1. 字体缓存失效（Font Cache Out of Sync）

为了加速字体加载速度，Matplotlib 在第一次启动时会扫描系统全部字体文件，并在用户主目录下生成一个 JSON 格式的缓存索引（如 fontlist-v330.json）。如果用户在安装了新的中文字体（如思源黑体）后没有清除该缓存，Matplotlib 在运行时便无法感知新字体的物理存在。

排查与清理操作：在 Python 中定位并删除缓存文件目录：

import matplotlib as mpl
import shutil
import os

# 查看本地字体缓存文件存放的绝对路径
cache_dir = mpl.get_cachedir()
print(f"Matplotlib缓存目录位于: {cache_dir}")

# 代码方式直接清理（或者手动去文件管理器删除该文件夹内容）
if os.path.exists(cache_dir):
    shutil.rmtree(cache_dir)
    print("缓存已清理完成，重启 Python 内核或重新运行脚本将自动重建索引。")

2. Linux/Docker 无桌面环境下的字体缺失

在纯净的 Ubuntu/Debian Docker 镜像或云端 Linux 服务器上，系统极有可能完全没有预装任何中文字体。此时即使配置了候选列表，由于系统没有任何匹配项，最终仍会回退失败。

在 Linux 终端中执行以下包管理命令，快速补齐开源中文字体支持：

# 更新软件源并安装开源中文字体（文泉驿微米黑 / Google Noto 字体）
sudo apt-get update
sudo apt-get install -y fonts-wqy-microhei fonts-noto-cjk

# 刷新系统字体库缓存
fc-cache -fv

3. 免系统依赖的终极兜底方案：指定绝对路径加载字体

如果在权限受限的服务器（无 root 权限安装系统字体）上工作，还可以将 .ttf 或 .otf 字体文件直接随项目打包，并在代码中通过 FontProperties 直接指向该文件路径。这种方法 100% 免疫系统差异与全局环境污染：

from matplotlib.font_manager import FontProperties
import matplotlib.pyplot as plt

# 直接指定随代码分发的中文字体文件绝对或相对路径
my_font = FontProperties(fname='./fonts/SourceHanSansCN-Regular.otf')

plt.rcParams['axes.unicode_minus'] = False  # 依然需要关闭数学负号

fig, ax = plt.subplots()
ax.plot([-5, 0, 5], [-10, 2, 12])
ax.set_title('项目内置字体渲染演示', fontproperties=my_font, fontsize=14)
ax.set_xlabel('横轴度量值', fontproperties=my_font)
plt.show()

五、总结与交付清单

要彻底杜绝 Python 绘图中的字体与负号问题，推荐在团队或个人工程中建立标准的绘图初始化规范。下表为出图前的自检确认清单：

• 字库多端覆盖：是否在 font.sans-serif 中按顺序声明了 SimHei（兼容 Windows）、PingFang SC（兼容 macOS）以及 Noto Sans CJK SC（兼容 Linux/容器）？
• 负号编码降级：是否显式声明了 plt.rcParams['axes.unicode_minus'] = False，规避了中文字库缺乏 U+2212 减号字模的问题？
• 初始化顺序校验：如果调用了 seaborn.set_theme() 或应用了外部 style sheet，是否已确保 rcParams 修复语句放置在主题初始化之后？
• 环境迁移验证：在无 GUI 桌面服务的远程服务器上，是否已确保安装了系统 CJK 字体包或采用 FontProperties 直接分发字体文件？

遵循以上规则，即可一次性、规范化地解决 Python 数据可视化过程中的所有乱码与负号方块痛点。
