Python雷达图中文乱码和标签重叠怎么解决

在用 Python 的 Matplotlib 库绘制极坐标雷达图时，初学者几乎都会遇到两类典型视觉缺陷：一是图例与轴标签中的中文字符显示为白色方框或问号（乱码与缺失）；二是分布在雷达图外圈的多维度文字标签相互遮挡、与轴线顶点黏连，甚至超出画布边界被截断。解决中文乱码的核心在于显式指定系统内支持中文的字体并修复负号渲染；解决标签重叠的关键则在于依据各维度的极坐标角度动态计算文字水平与垂直对齐方式，并为刻度预留足够的径向边距。本文将通过原理拆解与完整的工程代码，逐一解决这两大问题。

一、中文乱码产生的原因与标准化修复步骤

Matplotlib 默认使用的西文字体族（如 DejaVu Sans）并未内置中文字形，当文本渲染引擎扫描到汉字字符的 Unicode 编码时，因字库中缺少对应字形（Glyph），便会触发后备机制渲染为占位方框（Tofu），并在控制台抛出 UserWarning: Glyph ... missing from font(s)。此外，部分中文字体对标准 ASCII 减号（Unicode 8722）支持不全，还会导致坐标轴负号变成方块。

彻底解决中文乱码不需要手动下载复制字体文件到 Python 虚拟环境，推荐按照以下三个固定步骤完成配置：

1. 全局指定中文字体族：通过修改 plt.rcParams['font.sans-serif'] 列表，按照操作系统的优先级指定系统自带字体（如 Windows 上的微软雅黑、macOS 上的苹方或 Linux 上的思源黑体）。
2. 关闭负号 Unicode 转换：将 plt.rcParams['axes.unicode_minus'] 设为 False，强制坐标轴负号退回使用普通的连字符（Hyphen-minus）。
3. 清除字体缓存（仅在修改配置后仍不生效时）：Matplotlib 会在本地缓存系统字体列表，若近期新装了字体，需清理 ~/.matplotlib/fontlist-*.json 缓存文件。

通用的跨平台初始化代码模板如下：

import matplotlib.pyplot as plt

# 跨平台中文配置：按顺序优先尝试系统字体，自动回退
plt.rcParams['font.sans-serif'] = [
    'Microsoft YaHei',    # Windows 常用
    'PingFang SC',        # macOS 常用
    'Hiragino Sans GB',   # macOS 备用
    'Noto Sans CJK SC',   # Linux / Ubuntu 常用
    'SimHei'              # 经典黑体
]
plt.rcParams['axes.unicode_minus'] = False  # 正确显示负号

二、为什么雷达图外圈标签容易重叠与裁切？

极坐标雷达图（Polar Plot）的坐标体系与普通笛卡尔直角坐标系（Cartesian Plot）不同：

• 锚点固定导致的单向偏移：在默认调用 ax.set_xticklabels(labels) 时，Matplotlib 通常对所有外圈文字使用固定的文本对齐基准（如居中或左对齐）。这会导致位于雷达图右侧的标签向内压迫网格，而左侧的标签直接向左穿透坐标边界。
• 顶部与底部标签的垂直穿插：90°（正上方）与 270°（正下方）维度的文字如果未设置对应的上下对齐（verticalalignment），文字容易与外圈圆周或数据折线顶点重叠。
• 径向边界上限紧绷：雷达图默认的径向轴上限 ylim 若恰好等于数据的最大值（例如 100），网格最外圈会紧贴画布边缘，外圈标签没有足够的呼吸边距。

三、解决标签重叠的三大实用技术

针对不同维度数量和标签文本长度，推荐结合使用以下三项优化措施：

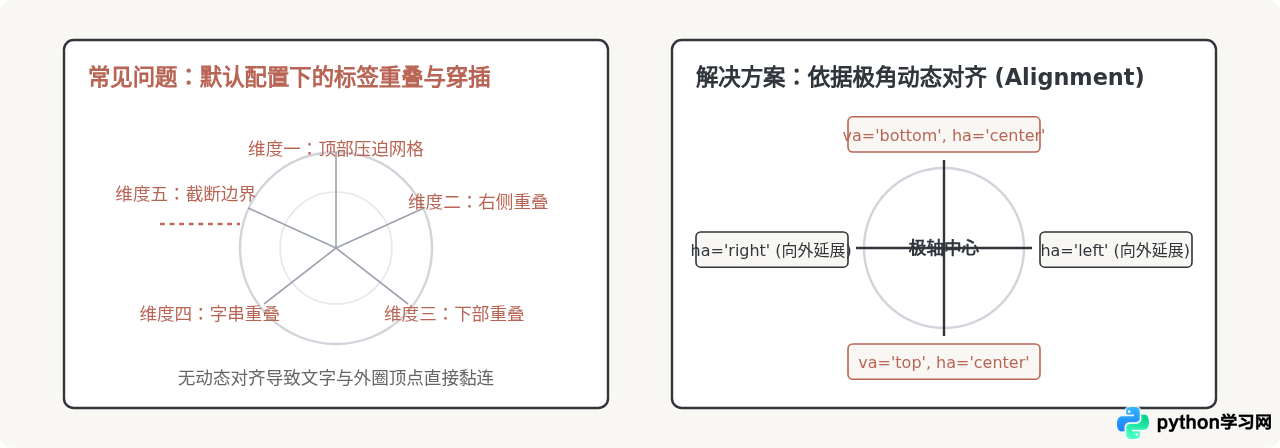

1. 动态对齐规则（Dynamic Alignment）

在极坐标系中，角度从 0°（通常为正东向或正北向）逆时针旋转。根据每个维度所处的极角弧度值判定文字锚点：

• 水平对齐 (ha)：当极角落在右半侧（例如 $-\frac{\pi}{12} \le \theta \le \frac{\pi}{12}$ 之外的东侧区间）时使用 left；落在左半侧时使用 right；若靠近正上方或正下方，则使用 center。
• 垂直对齐 (va)：当极角位于上半圆（$0 < \theta < \pi$）且远离水平轴时，使用 bottom 将文字抬起；位于下半圆时使用 top 使文字下坠，从而避开外圈刻度线。

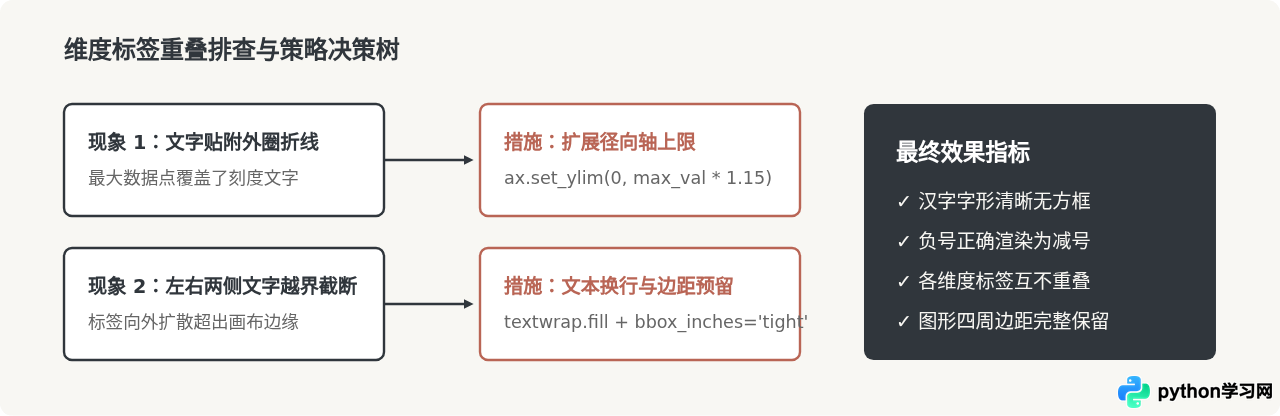

2. 扩展径向轴边界（r-limits Padding）

雷达图的数据范围通常在固定区间（例如 0 到 100 分）。不要将 ax.set_ylim(0, 100) 顶格设置，而是留出 10%~15% 的空白余量，例如 ax.set_ylim(0, 115)。外圈标签绘制在 105 的半径位置，既与实际数据线拉开物理间距，又不会超出视口。

3. 长文本主动分词换行（Label Wrapping）

雷达图维度往往包含多字短语（如“跨部门协作沟通能力”）。过长的单行文本会大幅挤占画布横向空间。使用 Python 内置的 textwrap.fill(text, width=4) 在文字中按固定字数主动插入换行符 \n，能大幅降低横向碰撞几率。

四、可直接运行的完整工程代码示例

下面的脚本包含数据闭合处理、角度计算、中文配置、径向余量扩展以及手动添加文本锚点的完整逻辑，可直接复制执行：

import numpy as np
import matplotlib.pyplot as plt
import textwrap

# 1. 基础中文字体及负号配置
plt.rcParams['font.sans-serif'] = ['Microsoft YaHei', 'PingFang SC', 'Noto Sans CJK SC', 'SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 2. 准备数据
categories = ['专业技术能力', '跨团队沟通协调', '系统架构规划', '业务需求洞察', '自动化运维交付', '团队管理赋能']
values = [88, 75, 92, 80, 68, 84]

# 将过长的维度名称主动格式化换行（每行最多5个汉字）
wrapped_categories = [textwrap.fill(cat, width=5) for cat in categories]

num_vars = len(categories)
# 计算各维度的角度（等分圆周），首尾闭合
angles = np.linspace(0, 2 * np.pi, num_vars, endpoint=False).tolist()
values_closed = values + [values[0]]
angles_closed = angles + [angles[0]]

# 3. 创建极坐标画布
fig, ax = plt.subplots(figsize=(7, 7), subplot_kw=dict(polar=True))

# 调整起点方向：设为正上方（北），并设为顺时针排列
ax.set_theta_offset(np.pi / 2)
ax.set_theta_direction(-1)

# 绘制数据折线与阴影填充
ax.plot(angles_closed, values_closed, color='#B96555', linewidth=2, linestyle='solid')
ax.fill(angles_closed, values_closed, color='#B96555', alpha=0.25)

# 4. 配置径向刻度与多余边界
max_val = 100
ax.set_ylim(0, max_val * 1.15)  # 留出 15% 间距供标签呼吸
ax.set_yticks([20, 40, 60, 80, 100])
ax.set_yticklabels(['20', '40', '60', '80', '100'], color='#6B7280', size=9)

# 清除默认的外圈刻度文字，改用精确的手动极坐标放置
ax.set_xticks(angles)
ax.set_xticklabels([])

# 5. 动态计算每个维度的文字对齐属性并绘制
label_radius = max_val * 1.08  # 标签放置在数据峰值外侧
for angle, label in zip(angles, wrapped_categories):
    # 转换为度数便于区间判断
    deg = np.rad2deg(angle) % 360

    # 动态计算水平对齐 (ha)
    if deg == 0 or np.isclose(deg, 180):
        ha = 'center'
    elif 0 < deg < 180:
        ha = 'left'     # 右半圈向外延伸
    else:
        ha = 'right'    # 左半圈向外延伸

    # 动态计算垂直对齐 (va)
    if np.isclose(deg, 90) or np.isclose(deg, 270):
        va = 'center'
    elif deg < 90 or deg > 270:
        va = 'bottom'   # 上半部向上提
    else:
        va = 'top'      # 下半部向下沉

    ax.text(angle, label_radius, label, size=11, color='#30363C',
            horizontalalignment=ha, verticalalignment=va)

plt.title('技术团队骨干能力雷达评估模型', size=15, color='#30363C', weight='bold', y=1.08)

# 6. 保存或展示（tight 参数避免边缘字被裁切）
plt.savefig('radar_chart.png', dpi=300, bbox_inches='tight')
plt.show()

五、解决方案总结与参数对照

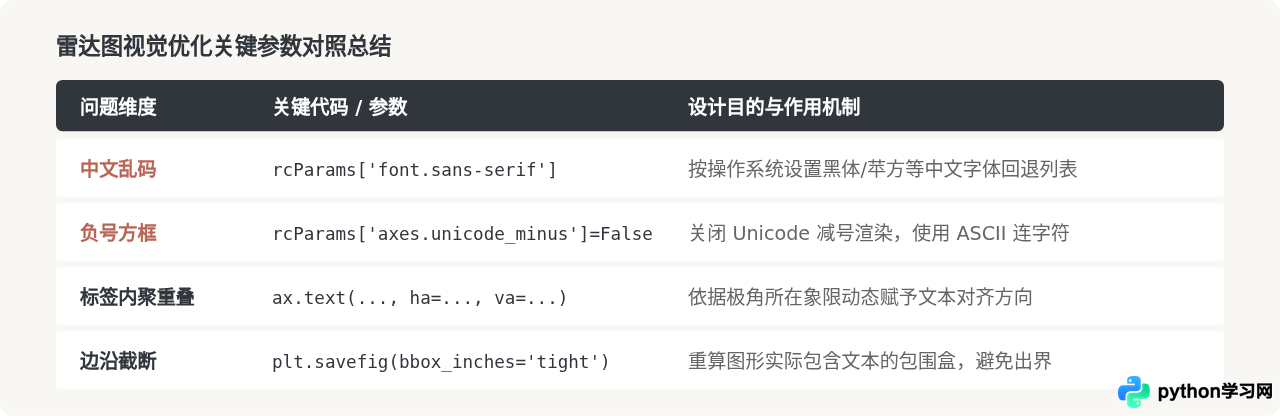

解决雷达图绘制细节问题的本质，是把原本直角坐标系中通用的全局配置，针对极坐标的圆周几何特征进行微调。下表归纳了常见问题与对应生效的参数：

通过先统一字符集配置杜绝乱码、再用角度判断进行文本锚点对齐并辅以轴范围余量，可以稳定生成排版整洁、文字清晰的专业级 Python 雷达图。
