编写一个带图形界面的串口调试助手，核心解决路径在于将“底层的硬件串口通信”与“前台的图形界面交互”解耦。本文使用 Python 内置的标准图形库 tkinter 搭配广泛应用的串口通信库 pyserial，配合独立的工作子线程与线程安全队列，构建一个具备端口动态扫描、参数灵活配置、后台多线程持续读取与双向数据收发能力的桌面串口调试工具。
一、整体架构与工作原理解析
很多初学者在编写带界面的通信程序时，最常遇到的问题就是“一打开串口或一开始接收数据，整个窗口就彻底卡死无响应”。造成这一现象的根本原因在于：图形界面依赖一个持续监听鼠标、键盘和重绘事件的主事件循环（Main Event Loop）。而串口底层的数据读取方法（如 serial.read()）通常是阻塞的。如果在 UI 主线程中直接调用阻塞式读取，主事件循环就会被强行冻结，无法响应任何界面交互。
要构建一个运行稳定、界面流畅的串口助手，必须将职责分层：UI 主线程专门负责控件绘制与用户交互；独立的串口守护线程（Worker Thread）负责从物理串口或虚拟串口驱动中读取字节流；两个线程之间通过标准库的 queue.Queue 作为线程安全桥梁传递数据。主线程通过定时器轮询消费队列中的数据并刷新到文本框中。

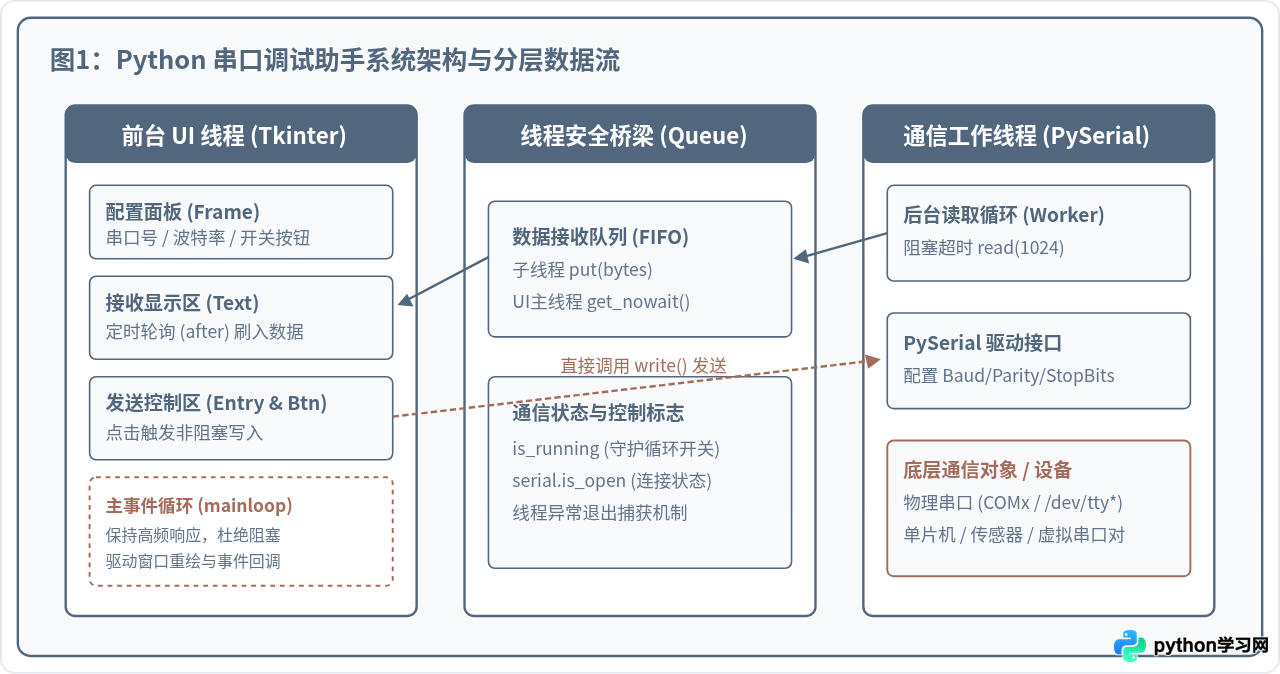

图1：串口调试助手系统架构图。通过独立守护线程与消息队列彻底消除 UI 冻结。
二、开发准备与核心步骤流程
开发本项目只需安装一个第三方包：pyserial。注意在安装时，包名是 pyserial，不要误装为早已弃用的 serial 包。
pip install pyserial为了让开发思路清晰可控，整个实现过程可以抽象为五个逻辑递进的步骤：从基础环境依赖搭建开始，到控件的网格化布局，再到通信线程隔离、业务逻辑绑定，最后完成全链路回环测试与验证。

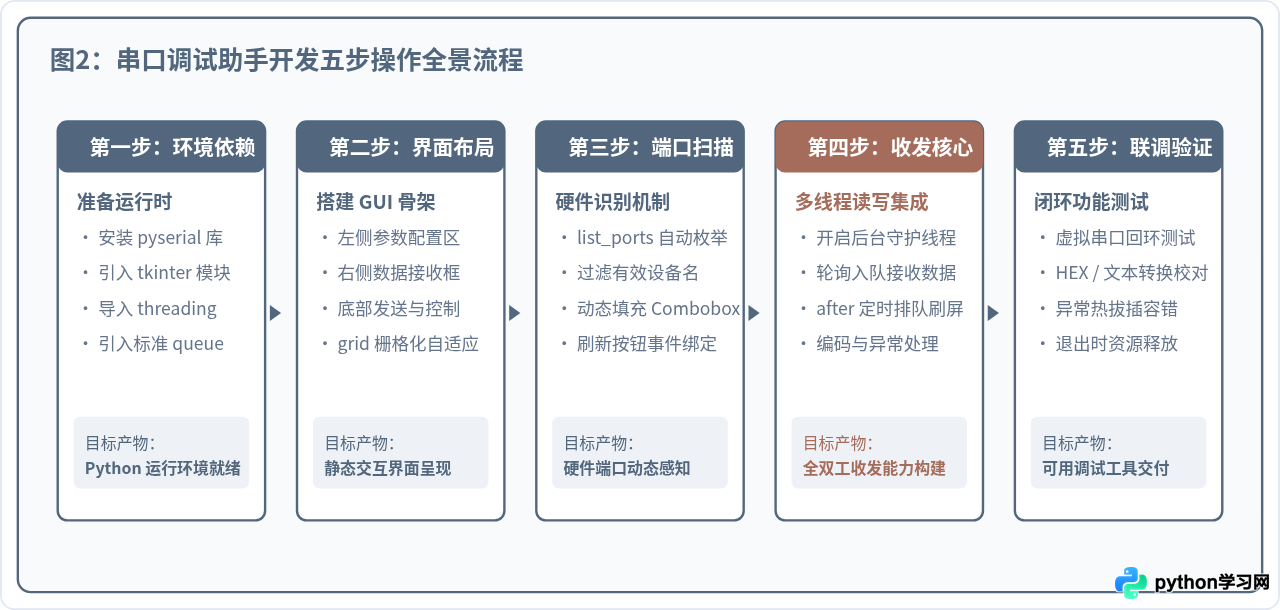

图2：编写串口调试助手的五个标准化研发阶段及对应产物。
三、核心机制与关键细节剖析
1. 动态串口设备枚举
编写串口助手的第一步是让用户能够选择连接哪一个串口。不同操作系统的串口命名差异很大：Windows 下是 COM1、COM3；Linux 下是 /dev/ttyUSB0 或 /dev/ttyS0；macOS 下则是 /dev/cu.usbserial-*。通过 serial.tools.list_ports.comports()，我们可以直接获取当前系统上所有可用的串口设备列表，并将其绑定到下拉列表（ttk.Combobox）中，避免用户手动输入的繁琐与错误。
2. 多线程解耦与事件调度机制
为了让前后台完全解耦，后台线程采用“有限超时读取”（例如设置 timeout=0.2）。线程在一个以 self.is_running 为条件的 while 循环中持续调用 read()。每当读到数据，立刻将其放入线程安全的 queue.Queue 中。
而前台 UI 并不通过外部事件强行打断主事件循环，而是利用 Tkinter 提供的 root.after(50, self.poll_queue) 方法，每隔 50 毫秒检查一次队列。如果队列中有数据，则批量取出并解码，追加插入到接收文本框底端，并自动调用 see(tk.END) 实现平滑滚屏。

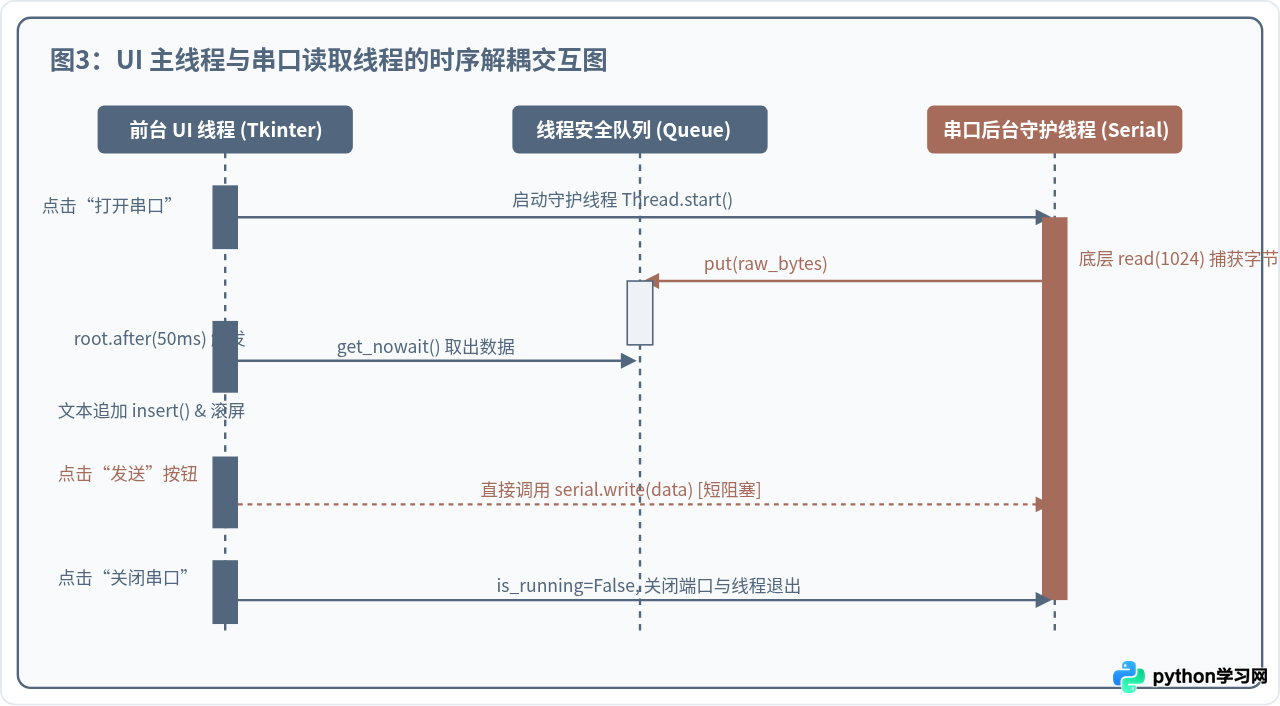

图3：基于队列缓冲的多线程交互时序图。数据读取与 UI 刷新彼此异步运行。
四、完整可运行代码实现
以下为完整的单文件实现代码。代码整合了端口自动扫描、参数选择（串口号、波特率）、HEX 与普通文本双格式显示、后台读取线程安全传输与异常关闭保护。可直接复制并保存为 serial_tool.py 运行。
import sys
import time
import queue
import threading
import tkinter as tk
from tkinter import ttk, messagebox, scrolledtext
import serial
import serial.tools.list_ports
class SerialAssistantApp:
def __init__(self, root):
self.root = root
self.root.title("Python 串口调试助手")
self.root.geometry("780540")
self.root.minsize(680, 480)
# 核心通信对象与多线程控制
self.ser = None
self.is_running = False
self.read_thread = None
self.msg_queue = queue.Queue()
# 初始化界面布局
self._build_ui()
# 刷新可用串口列表
self.refresh_ports()
# 启动主线程对队列的定时轮询 (50ms 间隔)
self.root.after(50, self.poll_queue)
# 窗口关闭事件拦截，确保优雅释放串口
self.root.protocol("WM_DELETE_WINDOW", self.on_closing)
def _build_ui(self):
# 顶部配置面板
config_frame = ttk.LabelFrame(self.root, text=" 串口配置 ", padding=10)
config_frame.pack(fill=tk.X, padx=10, pady=5)
ttk.Label(config_frame, text="串口号:").grid(row=0, column=0, sticky=tk.W, padx=4)
self.port_combobox = ttk.Combobox(config_frame, width=18, state="readonly")
self.port_combobox.grid(row=0, column=1, padx=4)
self.btn_refresh = ttk.Button(config_frame, text="刷新", width=6, command=self.refresh_ports)
self.btn_refresh.grid(row=0, column=2, padx=4)
ttk.Label(config_frame, text="波特率:").grid(row=0, column=3, sticky=tk.W, padx=8)
self.baud_combobox = ttk.Combobox(
config_frame,
width=10,
state="readonly",
values=["4800", "9600", "19200", "38400", "57600", "115200", "230400", "921600"]
)
self.baud_combobox.current(5) # 默认 115200
self.baud_combobox.grid(row=0, column=4, padx=4)
self.btn_toggle = ttk.Button(config_frame, text="打开串口", width=10, command=self.toggle_serial)
self.btn_toggle.grid(row=0, column=5, padx=12)
# 中部数据接收区
recv_frame = ttk.LabelFrame(self.root, text=" 数据接收区 ", padding=10)
recv_frame.pack(fill=tk.BOTH, expand=True, padx=10, pady=5)
self.txt_recv = scrolledtext.ScrolledText(recv_frame, wrap=tk.WORD, height=12)
self.txt_recv.pack(fill=tk.BOTH, expand=True)
recv_ctrl = ttk.Frame(recv_frame)
recv_ctrl.pack(fill=tk.X, pady=(5, 0))
self.var_hex_recv = tk.BooleanVar(value=False)
ttk.Checkbutton(recv_ctrl, text="HEX 显示", variable=self.var_hex_recv).pack(side=tk.LEFT)
self.var_timestamp = tk.BooleanVar(value=True)
ttk.Checkbutton(recv_ctrl, text="显示时间戳", variable=self.var_timestamp).pack(side=tk.LEFT, padx=10)
ttk.Button(recv_ctrl, text="清空接收", command=self.clear_recv).pack(side=tk.RIGHT)
# 底部数据发送区
send_frame = ttk.LabelFrame(self.root, text=" 数据发送区 ", padding=10)
send_frame.pack(fill=tk.X, padx=10, pady=5)
self.txt_send = tk.Entry(send_frame)
self.txt_send.pack(side=tk.LEFT, fill=tk.X, expand=True, padx=(0, 8))
self.txt_send.bind("", lambda event: self.send_data())
self.btn_send = ttk.Button(send_frame, text="发送", width=10, state=tk.DISABLED, command=self.send_data)
self.btn_send.pack(side=tk.RIGHT)
send_ctrl = ttk.Frame(self.root, padding=(10, 0, 10, 8))
send_ctrl.pack(fill=tk.X)
self.var_hex_send = tk.BooleanVar(value=False)
ttk.Checkbutton(send_ctrl, text="HEX 发送 (例如: 01 03 00 00 00 02 C4 0B)", variable=self.var_hex_send).pack(side=tk.LEFT)
def refresh_ports(self):
"""扫描当前系统的所有串口设备"""
ports = serial.tools.list_ports.comports()
port_list = [p.device for p in ports]
self.port_combobox["values"] = port_list
if port_list:
if self.port_combobox.get() not in port_list:
self.port_combobox.current(0)
else:
self.port_combobox.set("")
def toggle_serial(self):
"""开启或关闭串口切换"""
if self.ser and self.ser.is_open:
self.close_serial()
else:
self.open_serial()
def open_serial(self):
port = self.port_combobox.get().strip()
baud = self.baud_combobox.get().strip()
if not port:
messagebox.showwarning("警告", "请先选择一个有效的串口！")
return
try:
self.ser = serial.Serial(
port=port,
baudrate=int(baud),
bytesize=serial.EIGHTBITS,
parity=serial.PARITY_NONE,
stopbits=serial.STOPBITS_ONE,
timeout=0.2
)
self.is_running = True
# 启动后台守护读取线程
self.read_thread = threading.Thread(target=self._read_worker, daemon=True)
self.read_thread.start()
# 界面控件状态切换
self.btn_toggle.config(text="关闭串口")
self.btn_send.config(state=tk.NORMAL)
self.port_combobox.config(state=tk.DISABLED)
self.baud_combobox.config(state=tk.DISABLED)
self.btn_refresh.config(state=tk.DISABLED)
except Exception as e:
messagebox.showerror("连接失败", f"无法打开串口 {port}:\n{str(e)}")
self.ser = None
def close_serial(self):
self.is_running = False
if self.ser:
try:
self.ser.close()
except Exception:
pass
self.ser = None
self.btn_toggle.config(text="打开串口")
self.btn_send.config(state=tk.DISABLED)
self.port_combobox.config(state="readonly")
self.baud_combobox.config(state="readonly")
self.btn_refresh.config(state=tk.NORMAL)
def _read_worker(self):
"""独立线程：阻塞超时读取串口原始数据并推入队列"""
while self.is_running and self.ser and self.ser.is_open:
try:
num_waiting = self.ser.in_waiting
if num_waiting > 0:
data = self.ser.read(num_waiting)
if data:
self.msg_queue.put(data)
else:
time.sleep(0.01) # 避免空转过多占用 CPU
except Exception:
# 串口被拔出或异常断开
break
self.is_running = False
def poll_queue(self):
"""主线程定时轮询队列，安全更新界面控件"""
while not self.msg_queue.empty():
try:
raw_bytes = self.msg_queue.get_nowait()
self._display_received(raw_bytes)
except queue.Empty:
break
# 检查是否发生意外断开
if not self.is_running and self.ser:
self.close_serial()
messagebox.showinfo("提示", "串口连接已断开！")
self.root.after(50, self.poll_queue)
def _display_received(self, raw_bytes):
if self.var_hex_recv.get():
display_str = " ".join([f"{b:02X}" for b in raw_bytes]) + " "
else:
display_str = raw_bytes.decode("utf-8", errors="replace")
if self.var_timestamp.get():
timestamp = time.strftime("[%H:%M:%S] ")
self.txt_recv.insert(tk.END, timestamp + display_str + "\n")
else:
self.txt_recv.insert(tk.END, display_str)
self.txt_recv.see(tk.END)
def send_data(self):
if not self.ser or not self.ser.is_open:
return
text = self.txt_send.get()
if not text:
return
try:
if self.var_hex_send.get():
hex_clean = text.replace(" ", "")
if len(hex_clean) % 2 != 0:
messagebox.showerror("错误", "HEX 字节数必须为偶数位！")
return
send_bytes = bytes.fromhex(hex_clean)
else:
send_bytes = (text + "\r\n").encode("utf-8")
self.ser.write(send_bytes)
except ValueError:
messagebox.showerror("错误", "HEX 格式解析失败，包含非合法 16 进制字符！")
except Exception as e:
messagebox.showerror("发送异常", f"发送数据失败: {str(e)}")
def clear_recv(self):
self.txt_recv.delete("1.0", tk.END)
def on_closing(self):
self.close_serial()
self.root.destroy()
if __name__ == "__main__":
root = tk.Tk()
app = SerialAssistantApp(root)
root.mainloop()
五、测试验证与常见问题排查
完成代码后，可以通过以下几种具体手段进行全链路验证与故障排查。
1. 虚拟串口对（Loopback）回环验证
如果手头暂时没有硬件单片机（如 STM32 或 ESP32），建议安装虚拟串口工具进行回环测试：
- Windows 系统：推荐使用
com0com或Virtual Serial Port Driver (VSPD)创建一对互通的虚拟端口（例如COM10与COM11）。本程序连接COM10，另一个调试软件连接COM11，即可双向收发测试。 - Linux / macOS 系统：可以使用系统自带的虚拟终端工具
socat命令快速生成一对虚拟串口：socat -d -d pty,raw,echo=0 pty,raw,echo=0
2. 常见问题排查矩阵

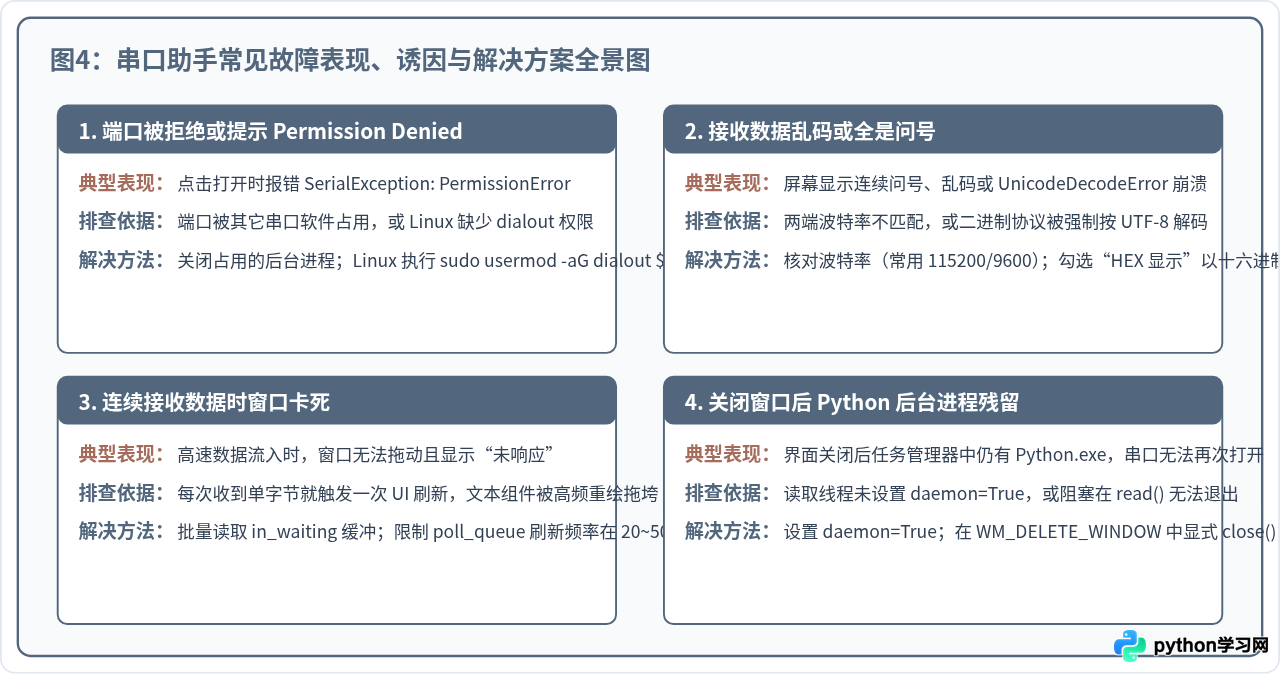

图4：串口助手常见故障排查矩阵与解决方案。
六、总结
编写一个带图形界面的串口调试助手，其工程价值不仅在于得到一个随手可用的硬件调试工具，更在于理解桌面 GUI 编程中典型的“长耗时 I/O 与界面主循环解耦”思想。通过将 tkinter 负责的界面层、queue.Queue 构成的线程安全缓冲层以及 pyserial 负责的硬件读写层清晰分离，可以在短时间内构建出一个轻量、高效、跨平台的实用工具，并为后续扩展波形绘制、自动应答或自定义协议解析打下坚实的基础。
