Python流场绘图指南：掌握 streamplot 绘制矢量场

streamplot 基础原理与准备工作

streamplot是Matplotlib提供的核心绘图函数，专门用于将离散的二维速度场转化为连续的流线可视化效果。它基于粒子追踪算法，自动计算流体微元在给定向量场中的运动轨迹。相较于静态箭头图，流线能够更完整地展现场的连续分布与拓扑特征。使用该功能前，需准备一套同维度的网格坐标数据与对应的水平（U）、垂直（V）速度分量。

第1步：构建规则网格与速度分量数组

首先利用NumPy生成笛卡尔坐标系下的规则网格，并根据数学表达式计算各节点的速度值。以下为典型的数据构造代码：

import matplotlib.pyplot as plt
import numpy as np

# 创建 -3 到 3 之间 100x100 的规则网格
Y, X = np.mgrid[-3:3:100j, -3:3:100j]
# 计算水平(U)与垂直(V)方向的分量
U = X**2
V = Y - X + 2

执行完毕后，X 与 Y 存储坐标值，U 与 V 存储对应位置的矢量大小。需注意输入矩阵尺寸必须严格一致，且不可包含 NaN 或缺失值，否则底层积分器会中断渲染。

第2步：调用 streamplot 执行绘图

完成数据初始化后，直接将坐标矩阵与速度矩阵传入绘图函数。通过调节线条参数可优化视觉层次：

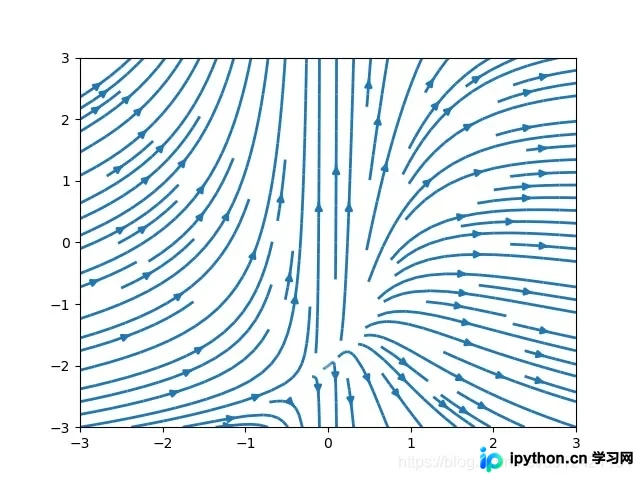

plt.streamplot(X, Y, U, V, linewidth=2)
plt.show()

关键参数配置与可视化效果解读

streamplot 内置多项可调参数，用于精确控制输出形态与性能表现：

• 密度映射机制：流线生成的稀疏程度直接反映矢量场的幅值大小。流速较高区域会自动增加流线数量，而非改变单条曲线的几何长度。
• linewidth：设定基础线宽。数值增大会提升粗犷场地的对比度，但可能掩盖细小涡旋结构。
• cmap 颜色映射：搭配 cmap='plasma' 或 'coolwarm' 可为不同速度区间赋予渐变色彩，便于快速定位高/低速带。
• arrows：设置为 'forward' 会在流线上标注单向指示箭头，'none'（默认）则关闭标记以提升渲染帧率。

注意事项与排错建议

若绘图界面出现大面积空白或线条断裂，通常为以下原因所致：一是速度分量在特定坐标轴发生符号跳变导致奇点，建议对原始数据进行平滑滤波；二是网格过于稠密时默认采样策略超载，可通过 n_streamlines=50 限制最大流线总数来降低显存消耗；三是坐标轴未设置范围导致比例失调，调用 plt.axis('equal') 可保证纵横比一致，防止流线形变。

简要总结
