Python 绘制分组堆叠条形图实战与参数详解

实现目标与依赖环境

常规的数据可视化教程多演示单一分类的堆叠效果，但在实际业务报表中，经常需要对比不同类别的多项指标（如分月份的收支结构）。本文以 Python 为基础，使用 pandas 读取表格数据，借助 matplotlib 的绘图接口，实现一组内的多项指标堆叠，并通过水平位移完成多组并列显示。

操作前需确保已安装以下核心库：

• numpy：处理数组与数值计算
• pandas：解析 Excel 表格并提取切片数据
• matplotlib.pyplot 及 matplotlib.ticker：负责图形渲染与刻度控制

数据准备与结构读取

假设待分析的数据已整理为 Excel 文件，首列为时间节点或类别标识，后续列对应具体指标行。通过 read_excel() 可直接载入内存：

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import matplotlib.ticker as ticker

data = pd.read_excel('data.xlsx')

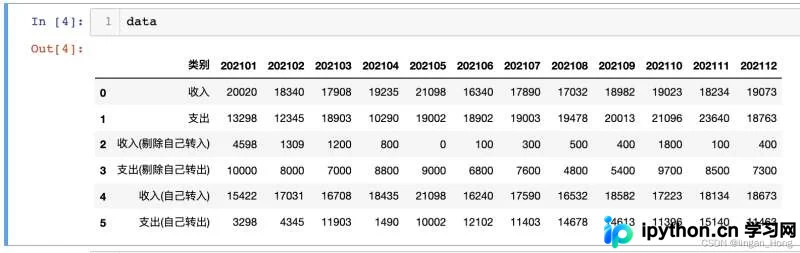

print(data)

提取所需指标时，需剔除表头索引并转为列表格式，便于后续传入绘图函数。注意修正原稿中的中文引号异常：

tick_label = list(data.columns)
tick_label.remove('类别') # 移除分类轴标识列
x = np.arange(len(tick_label)) # 生成等差整数序列作为横坐标基准

y1 = data.iloc[2, 1:].values.tolist() # 第一组指标：收入(剔除自己转入)
y2 = data.iloc[3, 1:].values.tolist() # 第二组指标：支出(剔除自己转入)
y3 = data.iloc[4, 1:].values.tolist() # 第三组指标：收入(自己转入)
y4 = data.iloc[5, 1:].values.tolist() # 第四组指标：支出(自己转入)

核心绘图步骤与参数配置

分组堆叠的核心逻辑在于两次控制：垂直方向使用 bottom 参数实现同类目内的上下堆叠；水平方向通过 x + offset 实现不同类目之间的并列排布。具体步骤如下：

第1步：初始化画布与定义宽度

设置图形尺寸并固定柱体宽度，保证多组并列时不会重叠或留白过大。

bar_width = 0.25  # 单根柱体横向宽度
plt.figure(figsize=(12, 6))  # 设定画布分辨率与比例

第2步：绘制第一层基础柱体

先画出基线数据，确定后续堆叠的高度起点。

plt.bar(x, y1, width=bar_width, align='center', color='orangered', alpha=0.6, label='收入(剔除自己转入)')
plt.bar(x, y3, width=bar_width, bottom=y1, align='center', color='lightsalmon', alpha=0.6, label='收入(自己转入)')

注意：bottom=y1 会将第三组柱体的起始位置直接接在第一组柱体的顶端，形成第一列的堆叠效果。

第3步：绘制第二层偏移柱体

在横坐标加上 bar_width 后，重复堆叠逻辑，完成第二列的绘制。

plt.bar(x + bar_width, y2, width=bar_width, align='center', color='deepskyblue', alpha=0.6, label='支出(剔除自己转入)')
plt.bar(x + bar_width, y4, width=bar_width, bottom=y2, align='center', color='lightskyblue', alpha=0.6, label='支出(自己转入)')

第4步：完善坐标轴、图例与导出

调整 X 轴刻度位置使其居中于每组柱体下方，配置全局图例避免遮挡主体区域，最后保存高清 PNG 图像。原稿中存在重复调用 plt.xlabel() 的情况，已合并为标准单次调用以免引发覆盖或警告。

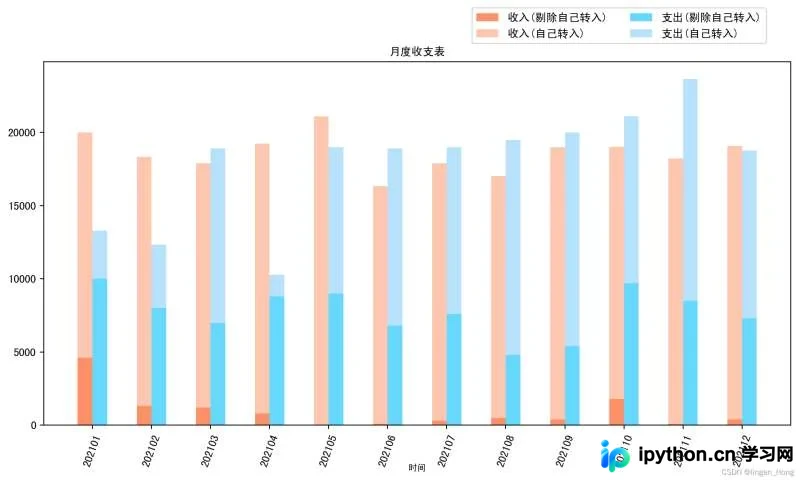

plt.title('月度收支表', fontsize=10)
plt.xticks(x + bar_width / 2, tick_label, rotation=70)
plt.xlabel('时间', fontsize=8, va='top', ha='right')

plt.legend(loc='center', bbox_to_anchor=(0.77, 1.1), ncol=2)
plt.savefig('draw_bar.png', dpi=200, bbox_inches='tight')
plt.close()

常见问题与注意事项

• 刻度对不齐：若发现标签未对准柱体中心，请检查 plt.xticks() 中的偏移值是否准确等于 bar_width / 2。
• 属性覆盖警告：Matplotlib 不允许对同一坐标轴连续调用 xlabel()，实际操作时请保持单一标签调用，否则后者会覆盖前者。
• 数据对齐风险：使用 iloc[row, col] 切片时必须确认 Excel 行列索引与实际业务含义一致，建议先行打印预览或使用 head() 验证，防止错位堆叠。

总结

掌握 bottom 堆叠偏移与 x+offset 并列位移的组合用法，即可灵活扩展至任意维度的分组堆叠图形。以上就是 Python 绘制分组堆叠条形图的详细内容，更多关于 Python 数据可视化与报表定制的资料请关注本站其它相关文章！
