PHP GD库常用绘图函数与坐标系统详解

绘图基础：画布与坐标系统

PHP中的所有图像绘制操作均依赖于一个画布资源（Resource）。在使用绘图函数前，必须先使用 imagecreatetruecolor() 等方法创建画布。PHP图像的坐标系统以画布左上角为原点 (0, 0)，X轴向右延伸，Y轴向下延伸，单位均为像素。几乎所有绘图函数的颜色参数都需要通过 imagecolorallocate() 先分配才能使用。

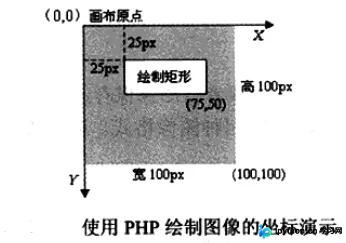

坐标系统示意：

第1步：创建画布与区域填充

绘制任何图形前，首先需要建立画布并设置背景色或初始状态。可以使用 imagefill() 从指定坐标开始对相邻同色区域进行填充，常用于设置纯色背景。

• 目的：初始化图像并填充背景。
• 入口：调用PHP脚本。
• 动作：
  1. 使用 imagecreatetruecolor($width, $height) 创建真彩色画布。
  2. 使用 imagecolorallocate($image, $red, $green, $blue) 定义颜色。
  3. 使用 imagefill($image, $x, $y, $color) 从坐标 ($x, $y) 开始填充。
• 重要参数：
  - $x, $y：起始填充坐标，通常背景填充设为 (0, 0)。
  - $color：由 imagecolorallocate 返回的颜色ID。
• 完成状态：画布被指定颜色完全覆盖。

<?php
// 创建 100x100 的真彩色画布
$im = imagecreatetruecolor(100, 100);

// 分配红色 (R:255, G:0, B:0)
$red = imagecolorallocate($im, 255, 0, 0);

// 从左上角 (0,0) 开始填充红色背景
imagefill($im, 0, 0, $red);

// 通知浏览器输出的是图片而非文本
header('Content-type:image/png');

// 输出PNG格式图片
imagepng($im);

// 释放内存
imagedestroy($im);
?>

第2步：绘制点与线段

点是图像的最小单元，线是连接两点的路径，它们是构成复杂图形的基础。

• 绘制点：
  - 函数：imagesetpixel($image, $x, $y, $color)
  - 说明：在画布 $image 的 (x, y) 坐标处绘制单个像素点。
• 绘制线段：
  - 函数：imageline($image, $x1, $y1, $x2, $y2, $color)
  - 说明：从起点 (x1, y1) 到终点 (x2, y2) 绘制一条直线段。

第3步：绘制矩形

矩形是最常用的几何图形之一，分为空心轮廓和实心填充两种形式。

• 空心矩形：
  - 函数：imagerectangle($image, $x1, $y1, $x2, $y2, $color)
  - 参数：$x1, $y1 为左上角坐标，$x2, $y2 为右下角坐标。
• 实心矩形：
  - 函数：imagefilledrectangle($image, $x1, $y1, $x2, $y2, $color)
  - 说明：除了绘制边框外，矩形内部也被指定颜色填满。

第4步：绘制多边形

适用于绘制不规则几何形状，如三角形、菱形或更复杂的闭合图形。

• 函数原型：
  - 空心：imagepolygon($image, array $points, int $num_points, $color)
  - 填充：imagefilledpolygon($image, array $points, int $num_points, $color)
• 关键点：
  - $points：是一个包含顶点坐标的数组，格式为 [x0, y0, x1, y1, ...]。
  - $num_points：顶点的总数，必须大于3才能构成多边形。

第5步：绘制椭圆与圆形

椭圆类函数用于绘制平滑曲线图形，常用于图表或UI元素。

• 空心椭圆：
  - 函数：imageellipse($image, $cx, $cy, $w, $h, $color)
• 填充椭圆：
  - 函数：imagefilledellipse($image, $cx, $cy, $w, $h, $color)
• 参数说明：
  - $cx, $cy：椭圆的中心坐标。
  - $w, $h：椭圆的宽度和高度。
  - 若 $w 等于 $h，则绘制圆形。

第6步：绘制弧线

弧线绘制可用于制作饼图、进度条或装饰性边角。

• 函数：imagearc($image, $cx, $cy, $w, $h, $start, $end, $color)
• 方向规则：默认顺时针绘制。角度基准为3点钟方向（0度）。
• 完整圆弧：
  - 设置宽度 $w 和高度 $h 相等。
  - 起始角度 $start 设为 0。
  - 结束角度 $end 设为 360。
• 填充需求：如需绘制填充扇形，应查询并使用 imagefilledarc() 函数。
