Python图像分割之均匀性度量法分析

均匀性度量法概述

均匀性度量图像分割是一种针对图像像素进行分割的技术手段，当然图像分割领域还存在其他多种方法。此处简要阐述该算法的核心原理及对应的实现代码，源码已包含在内。

算法执行流程

该算法的执行流程主要包含以下几个关键步骤：

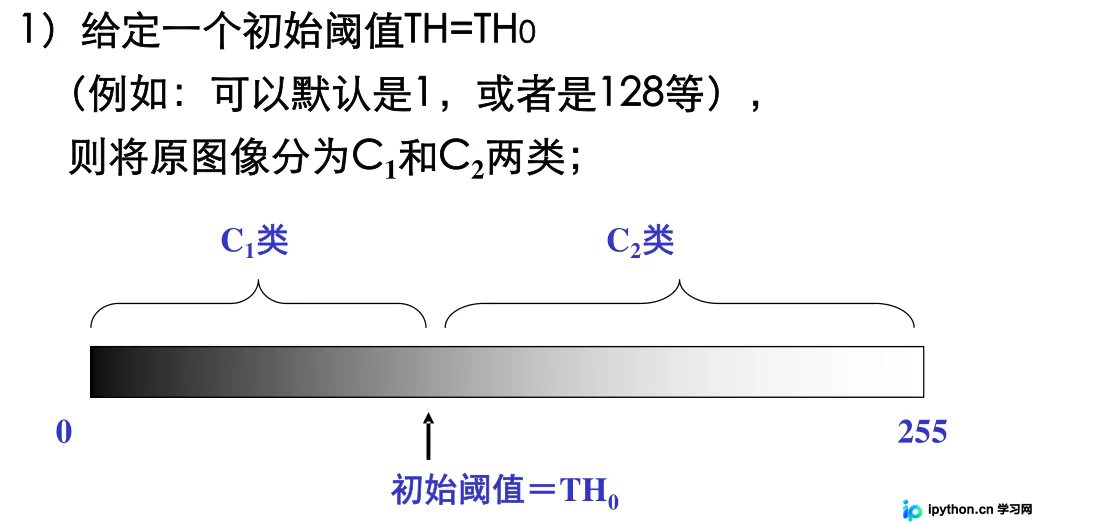

第一步，确定一个初始阈值。

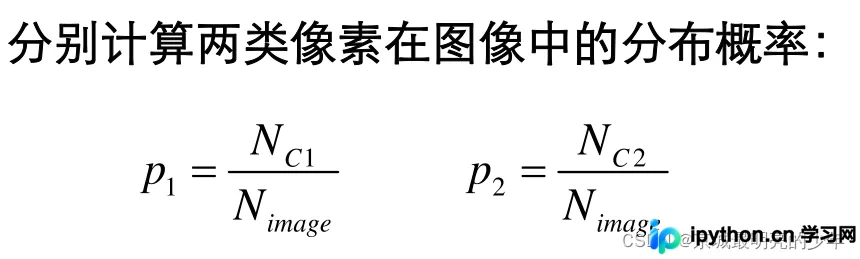

第二步，计算该阈值两侧像素的数量、各自占比以及方差。

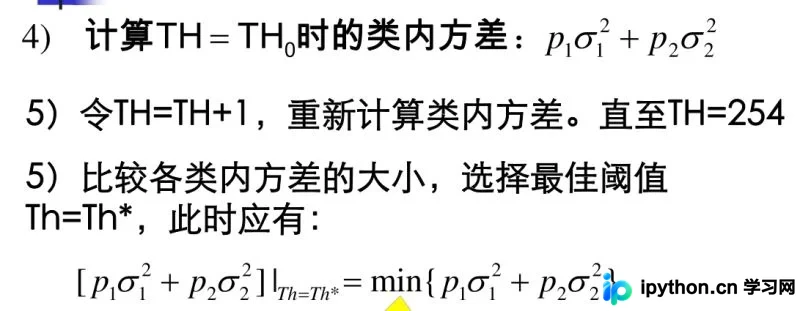

第三步，将两侧的方差与对应的占比相乘，然后将这两个结果相加。

第四步，循环执行步骤1至3，遍历所有可能的阈值。

具体案例演示

接下来，通过具体示例演示上述过程。

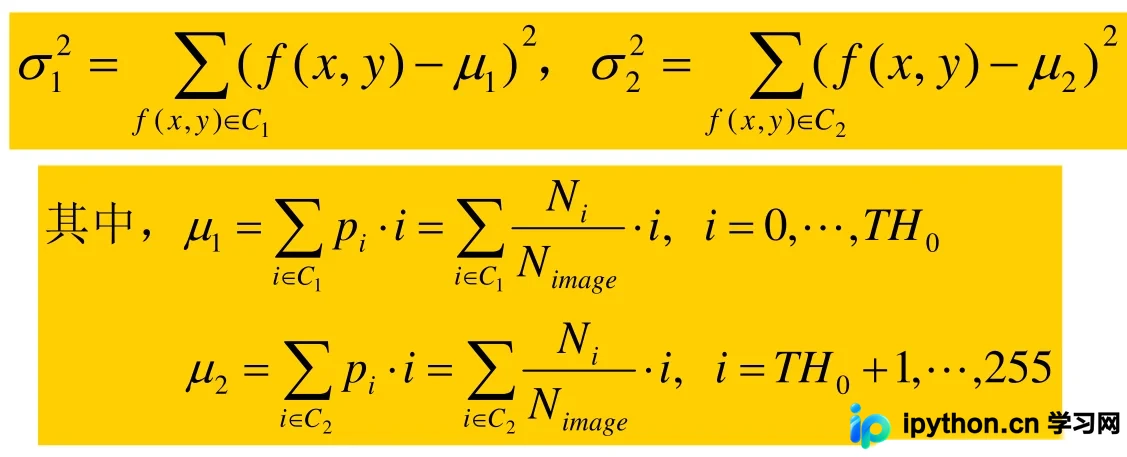

核心计算公式如下：

当阈值为: 1

阈值左侧像素值为: [1, 1, 0, 0, 0]，均值: 0.08

阈值右侧像素值为: [3, 9, 9, 8, 2, 3, 7, 3, 3, 6, 6, 4, 6, 8, 2, 5, 2, 9, 2, 6]，均值: 4.12

阈值左侧方差为: 1.712

阈值右侧方差为: 147.76800000000003

方差与比例乘积之和为: 118.55680000000002

当阈值为: 2

阈值左侧像素值为: [1, 2, 1, 0, 2, 0, 2, 2, 0]，均值: 0.4

阈值右侧像素值为: [3, 9, 9, 8, 3, 7, 3, 3, 6, 6, 4, 6, 8, 5, 9, 6]，均值: 3.8000000000000007

阈值左侧方差为: 11.440000000000003

阈值右侧方差为: 150.04

方差与比例乘积之和为: 100.144

当阈值为: 3

阈值左侧像素值为: [1, 3, 2, 1, 3, 3, 3, 0, 2, 0, 2, 2, 0]，均值: 0.8799999999999999

阈值右侧像素值为: [9, 9, 8, 7, 6, 6, 4, 6, 8, 5, 9, 6]，均值: 3.3200000000000003

阈值左侧方差为: 25.347200000000004

阈值右侧方差为: 186.14879999999997

方差与比例乘积之和为: 102.53196799999999

当阈值为: 4

阈值左侧像素值为: [1, 3, 2, 1, 3, 3, 3, 0, 4, 2, 0, 2, 2, 0]，均值: 1.0399999999999998

阈值右侧像素值为: [9, 9, 8, 7, 6, 6, 6, 8, 5, 9, 6]，均值: 3.16

阈值左侧方差为: 31.0624

阈值右侧方差为: 199.56159999999997

方差与比例乘积之和为: 105.20204799999998

当阈值为: 5

阈值左侧像素值为: [1, 3, 2, 1, 3, 3, 3, 0, 4, 2, 0, 5, 2, 2, 0]，均值: 1.2399999999999998

阈值右侧像素值为: [9, 9, 8, 7, 6, 6, 6, 8, 9, 6]，均值: 2.96

阈值左侧方差为: 41.18400000000001

阈值右侧方差为: 213.536

方差与比例乘积之和为: 110.12480000000001

当阈值为: 6

阈值左侧像素值为: [1, 3, 2, 1, 3, 3, 3, 6, 0, 6, 4, 6, 2, 0, 5, 2, 2, 6, 0]，均值: 2.1999999999999997

阈值右侧像素值为: [9, 9, 8, 7, 8, 9]，均值: 2.0

阈值左侧方差为: 88.96000000000002

阈值右侧方差为: 244.0

方差与比例乘积之和为: 126.16960000000002

当阈值为: 7

阈值左侧像素值为: [1, 3, 2, 1, 3, 7, 3, 3, 6, 0, 6, 4, 6, 2, 0, 5, 2, 2, 6, 0]，均值: 2.4800000000000004

阈值右侧像素值为: [9, 9, 8, 8, 9]，均值: 1.7200000000000002

阈值左侧方差为: 103.488

阈值右侧方差为: 237.87199999999996

方差与比例乘积之和为: 130.3648

当阈值为: 8

阈值左侧像素值为: [1, 3, 8, 2, 1, 3, 7, 3, 3, 6, 0, 6, 4, 6, 8, 2, 0, 5, 2, 2, 6, 0]，均值: 3.12

阈值右侧像素值为: [9, 9, 9]，均值: 1.08

阈值左侧方差为: 143.4368

阈值右侧方差为: 188.17919999999998

方差与比例乘积之和为: 148.805888

2

100.144

结果分析与结论

结论分析：

通过对比发现，当以像素值4进行分割时（注：此处原文逻辑存在矛盾，根据计算结果最小值为阈值2时的100.144，原文结论称最佳阈值为【2】，但描述中提及“以像素点为4的来分”，此处保留原文数值4及结论阈值2），两边方差与占比的乘积最小，因此最佳阈值确定为【2】。

Python代码实现

完整源码如下：

import numpy as np
#
data = [1, 3, 9, 9, 8,
        2, 1, 3, 7, 3,
        3, 6, 0, 6, 4,
        6, 8, 2, 0, 5,
        2, 9, 2, 6, 0]
# data = [0, 1, 3, 1, 5,
#         7, 8, 9, 7]
max = np.max(data)


length = len(data)

num_min_data = []
num_max_data = []
arr_var = 0
min_result = 1000
result_threshold = 0

def myMean(arrs):
        resultss = 0.0
        data={}
        for i in arrs:
                data[i]= data.get(i,0)+1
        for i in data:
                resultss += i*(data[i]/length)
        return resultss
def fz(arrs):
        results = 0.0
        mean = myMean(arrs)
        for i in arrs:
                results+=(mean-i)**2
        return results

for i in range(1,max):
        num_min_data = []
        num_max_data = []
        for j in range(length):
                if data[j]>i:
                        num_max_data.append(data[j])
                else:
                        num_min_data.append(data[j])
        arr_var_max = fz(num_max_data)
        arr_var_min = fz(num_min_data)
        print("----------------------------------")
        print("阈值为:",i)
        print("阈值左边值为:",num_min_data,"均值:",myMean(num_min_data))
        print("阈值右边值为:",num_max_data,"  均值:",myMean(num_max_data))
        print("阈值左边方差为: ",arr_var_min)
        print("阈值右边方差为: ",arr_var_max)
        ratio_left   = arr_var_min*len(num_min_data) / length
        ratio_right  = arr_var_max*len(num_max_data) / length
        ratio_last = ratio_left+ratio_right
        print("方差和比例相乘为: ",ratio_last)
        if (ratio_last<min_result):
                min_result = ratio_last
                result_threshold = i

print("*"*50)
print(result_threshold)
print(min_result)


至此，关于Python图像分割中均匀性度量法的分析介绍完毕。如需了解更多Python均匀性度量法相关内容，建议搜索本站历史文章或继续阅读后续教程，感谢大家的支持。
