基于MATLAB与Python的MFCC特征提取实战详解

Df=5;
fs=8000;
N=fs/Df;
t=0:1./fs:(N-1)./fs;
x=sin(2*pi*200*t);

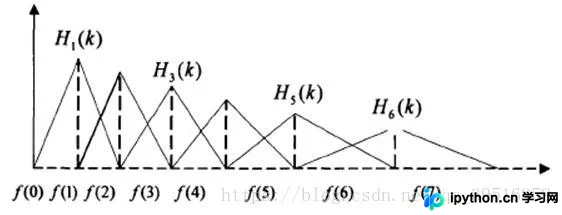

bank=melbankm(24,256,8000,0,0.5,'t');%Mel滤波器的阶数为24，fft变换的长度为256，采样频率为8000Hz
%归一化mel滤波器组系数
bank=full(bank);
bank=bank/max(bank(:));
% DCT系数,12*p
for k=1:12
n=0:23;
dctcoef(k,:)=cos((2*n+1)*k*pi/(2*24));
end
%归一化倒谱提升窗口
w=1+6*sin(pi*[1:12]./12);
%w=w/max(w);
%语音信号分帧
xx=enframe(x,256,80);%对x 256点分为一帧
%计算每帧的MFCC参数
for i=1:size(xx,1)
y=xx(i,:);
s=y'.*hamming(256);
t=abs(fft(s));%fft快速傅立叶变换
t=t.^2;
c1=dctcoef*log(bank*t(1:129));
c2=c1.*w';
end

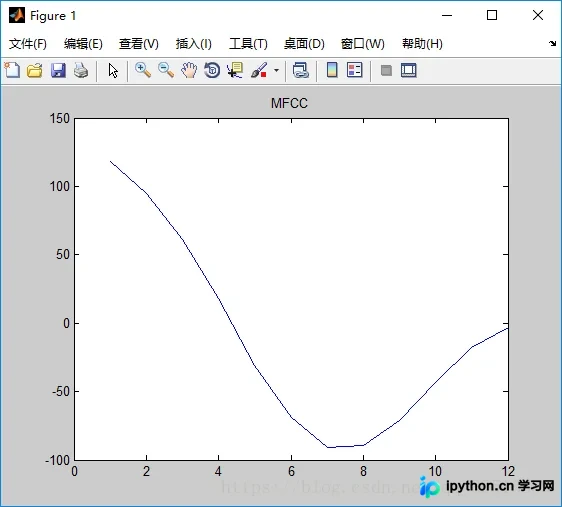

plot(c2);title('MFCC');

import numpy as np
from scipy import signal
from scipy.fftpack import dct
import pylab as plt

def enframe(wave_data, nw, inc, winfunc):
  '''将音频信号转化为帧。
  参数含义：
  wave_data:原始音频型号
  nw:每一帧的长度(这里指采样点的长度，即采样频率乘以时间间隔)
  inc:相邻帧的间隔（同上定义）
  '''
  wlen=len(wave_data) #信号总长度
  if wlen<=nw: #若信号长度小于一个帧的长度，则帧数定义为1
    nf=1
  else: #否则，计算帧的总长度
    nf=int(np.ceil((1.0*wlen-nw+inc)/inc))
  pad_length=int((nf-1)*inc+nw) #所有帧加起来总的铺平后的长度
  zeros=np.zeros((pad_length-wlen,)) #不够的长度使用0填补，类似于FFT中的扩充数组操作
  pad_signal=np.concatenate((wave_data,zeros)) #填补后的信号记为pad_signal
  indices=np.tile(np.arange(0,nw),(nf,1))+np.tile(np.arange(0,nf*inc,inc),(nw,1)).T #相当于对所有帧的时间点进行抽取，得到nf*nw长度的矩阵
  indices=np.array(indices,dtype=np.int32) #将indices转化为矩阵
  frames=pad_signal[indices] #得到帧信号
  win=np.tile(winfunc,(nf,1)) #window窗函数，这里默认取1
  return frames*win  #返回帧信号矩阵

Df=5
fs=8000
N=fs/Df
t = np.arange(0,(N-1)/fs,1/fs)
wave_data=np.sin(2*np.pi*200*t)
#预加重
#b,a = signal.butter(1,1-0.97,'high')
#emphasized_signal = signal.filtfilt(b,a,wave_data)
#归一化倒谱提升窗口
lifts=[]
for n in range(1,13):
  lift =1 + 6 * np.sin(np.pi * n / 12)
  lifts.append(lift)
#print(lifts)

#分帧、加窗
winfunc = signal.hamming(256)
X=enframe(wave_data, 256, 80, winfunc)  #转置的原因是分帧函数enframe的输出矩阵是帧数*帧长
frameNum =X.shape[0] #返回矩阵行数18，获取帧数
#print(frameNum)
for i in range(frameNum):
  y=X[i,:]
  #fft
  yf = np.abs(np.fft.fft(y))
  #print(yf.shape)
  #谱线能量
  yf = yf**2
  #梅尔滤波器系数
  nfilt = 24
  low_freq_mel = 0
  NFFT=256

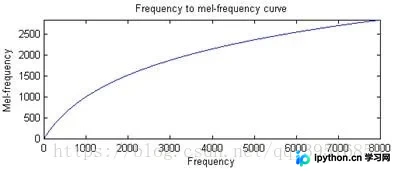

  high_freq_mel = (2595 * np.log10(1 + (fs / 2) / 700)) # 把 Hz 变成 Mel
  mel_points = np.linspace(low_freq_mel, high_freq_mel, nfilt + 2) # 将梅尔刻度等间隔
  hz_points = (700 * (10**(mel_points / 2595) - 1)) # 把 Mel 变成 Hz
  bin = np.floor((NFFT + 1) * hz_points / fs)
  fbank = np.zeros((nfilt, int(np.floor(NFFT / 2 + 1))))
  for m in range(1, nfilt + 1):
    f_m_minus = int(bin[m - 1])  # left
    f_m = int(bin[m])       # center
    f_m_plus = int(bin[m + 1])  # right
    for k in range(f_m_minus, f_m):
      fbank[m - 1, k] = (k - bin[m - 1]) / (bin[m] - bin[m - 1])
    for k in range(f_m, f_m_plus):
      fbank[m - 1, k] = (bin[m + 1] - k) / (bin[m + 1] - bin[m])
  filter_banks = np.dot(yf[0:129], fbank.T)
  filter_banks = np.where(filter_banks == 0, np.finfo(float).eps, filter_banks) # 数值稳定性
  filter_banks = 10 * np.log10(filter_banks) # dB
  filter_banks -= (np.mean(filter_banks, axis=0) + 1e-8)
  #print(filter_banks)
  #DCT系数
  num_ceps = 12
  c2 = dct(filter_banks, type=2, axis=-1, norm='ortho')[ 1 : (num_ceps + 1)] # Keep 2-13
  c2 *= lifts
print(c2)

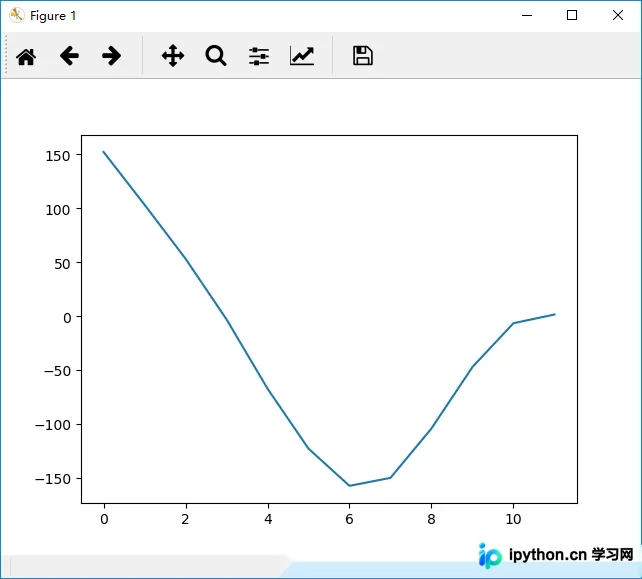

plt.plot(c2)
plt.show()
