Python3利用Matplotlib绘制SIN与COS函数图形详解

远山来客

发布时间：2026-10-13| 5人浏览过

原创

本文介绍如何使用Python3和Matplotlib库绘制SIN和COS函数图形。通过NumPy生成数据，利用Matplotlib的plot方法展示正弦曲线，并进一步添加余弦曲线、图例及坐标轴标签，实现美观的数学函数可视化效果。

绘制SIN函数基础示例

首先展示一个最基础的示例。

目标是绘制一个从 0 到 360 度完整的 SIN 函数图形。


import numpy as np
import matplotlib.pyplot as pt
x = np.arange(0, 360)
# 如果打印 x ，NumPy 会给你很好看的打印格式
# print(x)
y = np.sin(x * np.pi / 180)
pt.plot(x, y)
pt.xlim(0, 360)
pt.ylim(-1.2, 1.2)
pt.title("SIN function")
pt.show()

对应的效果图如下：

添加COS函数与颜色区分

接下来，我们在图中加入一个 COS 函数图形，并通过不同的颜色进行区分。


import numpy as np
import matplotlib.pyplot as pt
x = np.arange(0, 360)
y = np.sin(x * np.pi / 180)
z = np.cos(x * np.pi / 180)
pt.plot(x, y, color='blue')
pt.plot(x, z, color='red')
pt.xlim(0, 360)
pt.ylim(-1.2, 1.2)
pt.title("SIN & COS function")
pt.show()

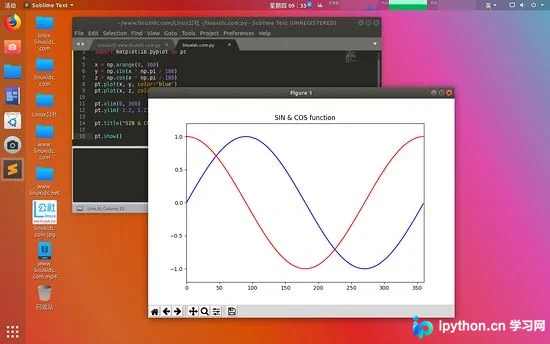

效果图：

完善图例与坐标轴标签

随后，我们添加图例，以及 x 轴和 y 轴的说明文字。


import numpy as np
import matplotlib.pyplot as pt
x = np.arange(0, 360)
print(x)
y = np.sin(2 * x * np.pi / 180.0)
z = np.cos(x * np.pi / 180.0)
# 使用美元符号把标签包围起来，得到 LaTex 公式显示的效果
pt.plot(x, y, color='blue', label="$SIN(2x)$")
pt.plot(x, z, color='red', label="$COS(x)$")
pt.xlim(0, 360)
pt.ylim(-1.2, 1.2)
pt.title("SIN & COS function")
# 要有 pt.legend() 这个方法才会显示图例
pt.legend()
pt.show()

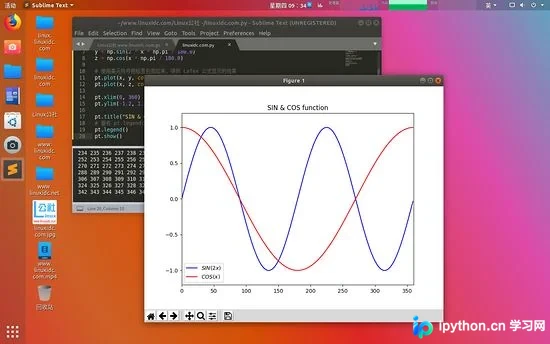

效果图如下：
