Python卷积函数详解：参数解析、性能对比与边缘提取实战

Python卷积函数核心分类与参数对照

Python生态提供了多种卷积实现方案。numpy.convolve与scipy.signal.convolve主要针对一维信号处理，而scipy.ndimage系列则天然支持多维数组（如图像矩阵）沿指定轴向的滤波操作。从输入参数复杂度可看出，ndimage在灵活性与功能覆盖上更为全面。

numpy.convolve(a, v, mode='full')
scipy.signal.convolve(in1, in2, mode='full', method='auto')
scipy.ndimage.convolve(input, weights, mode='reflect', cval=0.0, origin=0)

对于一维及部分二维卷积，mode参数决定了输出数据的维度与边缘特性。假设输入数组长度为N，卷积核长度为M：

• full：输出长度为 N + M - 1，包含所有部分重叠点，边缘过渡效应最明显。
• same：输出长度为 max(M, N)，以中心点对齐截取，仍保留可见的边缘效应。
• valid：输出长度为 |M - N|，仅返回卷积核完全覆盖输入数据时的计算结果，自动剔除边缘未完整交叠的区域。

边界扩展模式（Edge Padding）配置规则

scipy.ndimage中的卷积函数采用“先扩展边界、后执行卷积”的策略。mode参数在此处直接控制边缘填充格式。以序列a b c d为例，不同模式下的左右填充效果如下：

其中constant模式的填充值k可通过参数cval自定义设置。这五种边界处理方法已成为涉及空间滤波函数的标准配置。

性能基准测试与耗时分析

为验证不同实现方案的运算效率，使用5×5卷积模板对1000×1000随机矩阵进行10次滚动测试：

import numpy as np
import scipy.signal as ss
import scipy.ndimage as sn
from timeit import timeit

A = np.random.rand(1000, 1000)
B = np.random.rand(5, 5)

print(timeit(lambda: ss.convolve(A, B), number=10))  # 约 0.418秒
print(timeit(lambda: sn.convolve(A, B), number=10))  # 约 0.126秒

结果显示scipy.ndimage.convolve在处理二维矩阵时速度显著优于signal模块。切换至一维场景（长度10000数组与长度15卷积核，测试1000次）：

A = np.random.rand(10000)
B = np.random.rand(15)
print(timeit(lambda: np.convolve(A, B), number=1000))     # 约 0.153秒
print(timeit(lambda: ss.convolve(A, B), number=1000))     # 约 0.123秒
print(timeit(lambda: sn.convolve(A, B), number=1000))     # 约 0.092秒
print(timeit(lambda: sn.convolve1d(A, B), number=1000))   # 约 0.039秒

结论明确：针对一维数据时，专门优化的convolve1d耗时最短，性能优势突出。

实战操作：使用卷积核提取图像纵向边缘

卷积在图像处理中最典型的应用是特征提取。通过构造特定的差分卷积核，可以快速定位亮度突变区域（即边缘）。以下演示提取纵向边缘的操作流程：

第1步：构建边缘检测卷积核

创建一个3×3的权重矩阵，使左侧相邻像素产生负贡献，右侧相邻像素产生正贡献，从而放大垂直方向的灰度梯度：

temp = np.zeros([3, 3])
temp[:, 0] = -1  # 左列权重
temp[:, 2] = 1   # 右列权重

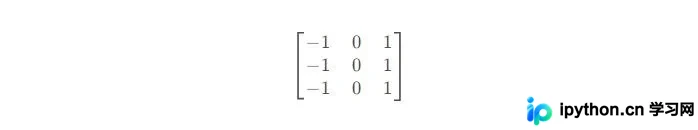

该算子结构在实际应用中常见于基础边缘检测流程：

第2步：加载测试图像并执行卷积滤波

from skimage import data as skdata  # 注：旧版scipy.misc已弃用，推荐使用skimage或新版scipy.datasets
import matplotlib.pyplot as plt

img = skdata.ascent()
edge = sn.convolve(img, temp)

第3步：可视化原始图像与提取结果

fig, axes = plt.subplots(1, 2, figsize=(10, 5))
axes[0].imshow(img, cmap='gray')
axes[0].set_title('Original Image')
axes[1].imshow(edge, cmap='gray')
axes[1].set_title('Extracted Edges')
plt.show()

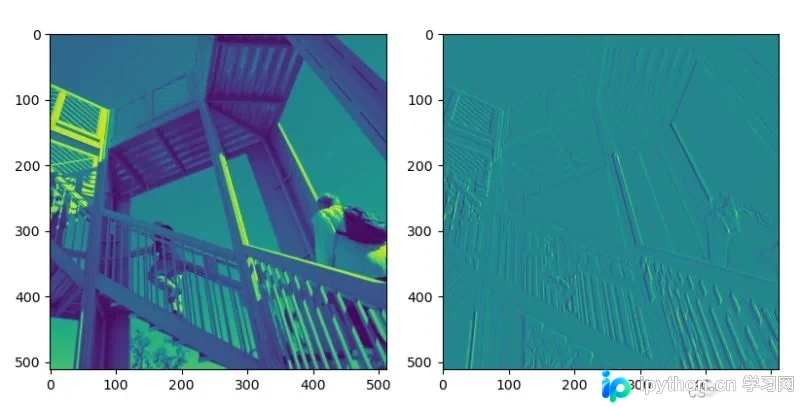

执行上述代码后，屏幕将同时展示原图与边缘检测结果。卷积算法通过加权求和放大了左右像素的差异，使原始图中模糊的轮廓转化为清晰的高对比线条：
