C语言结合EasyX库实现动态时钟效果

运行效果与基本原理

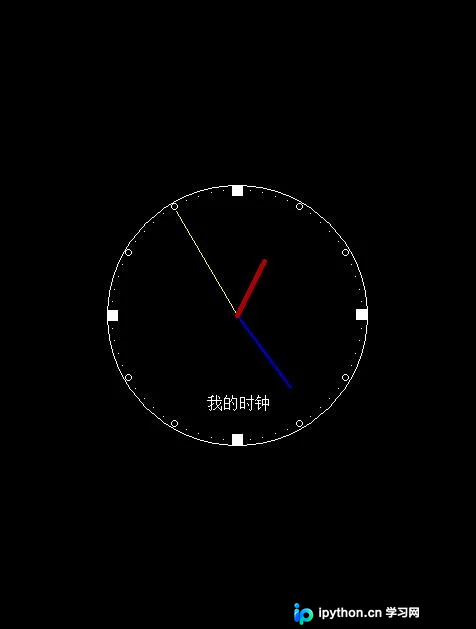

程序运行时会在屏幕上显示一个带有刻度的圆形表盘，并包含时针、分针和秒针。核心机制是通过不断获取系统当前时间，将其转换为相应的弧度角，然后使用绘图函数绘制指针。

环境准备与配置参数

本示例依赖 EasyX 库（通常用于C/C++图形开发）。首先需要定义一些基础常量和全局变量：

• 窗口尺寸：宽640像素，高480像素。
• 圆心位置：(320, 240)。
• 圆周率：pi = 3.141592。
• 指针长度：秒针120px，分针90px，时针60px。

#include <graphics.h>
#include <conio.h>
#include <math.h>
#include <time.h>

#define high 480
#define width 640
#define pi 3.141592

// ... 其他变量初始化代码 (见下文)

第1步：初始化窗口与绘制表盘

首先调用 initgraph() 打开图形界面，并根据循环次数重绘背景和基准圆，确保画面整洁。

int main() {
    initgraph(high, width);

    // 初始化中心点
    int center_x = height / 2; // 此处原逻辑可能混淆了变量名，建议根据实际窗口高度调整，例如 240
    int center_y = width / 2;  // 对应宽度的一半，如 320

    BeginBatchDraw(); // 开启双缓冲绘图，防止闪烁

    while (1) {
        // 1. 获取系统时间
        SYSTEMTIME ti;
        GetLocalTime(&ti);

        // 2. 设置背景色并清除上一帧残留图像（关键）
        setbkcolor(BLACK);
        cleardevice(); // 清除屏幕以BLACK为背景的颜色

        // 绘制表盘外圆
        setlinecolor(WHITE);
        circle(center_x, center_y, 130); // 半径为130

        // ... (绘制刻度等后续步骤)
    }
}

注：在每帧循环开始前，必须通过 cleardevice() 或重新填充背景来擦除旧的指针线条，否则会产生重影。

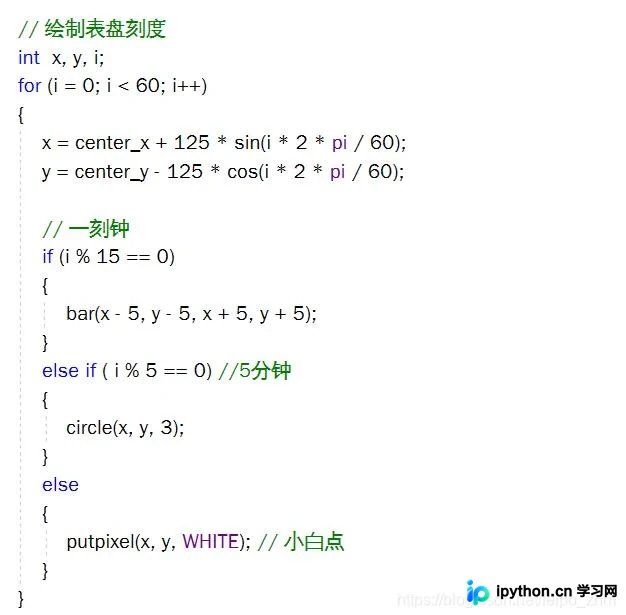

第2步：绘制表盘刻度

我们将表盘分为60份。为了视觉效果区分度更高，不同时间点采用不同的标记方式：

• 普通分钟：绘制一个小点。
• 5分钟倍数（非整点）：绘制一个小圆圈。
• 15分钟倍数（即1/4小时处）：绘制实心矩形块。

数学公式：利用极坐标转换为直角坐标 x = cx + r * sin(a), y = cy - r * cos(a) （注意坐标系y轴方向）。

第3步：计算指针角度与绘制

这是动画的核心部分。需要将时、分、秒转化为相对于12点钟方向的旋转角度。

原理说明：

在一个圆的坐标系中，12点钟方向对应角度0。顺时针转动角度增加。

以下是各指针的角度计算公式及绘制逻辑：

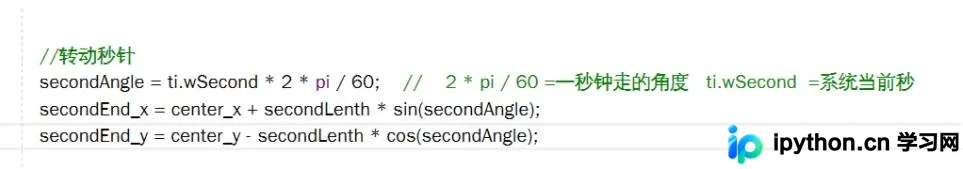

1. 秒针 (Yellow, Length=120):

   float secondAngle = ti.wSecond * 2 * pi / 60;
   int secondEnd_x = center_x + secondLenth * sin(secondAngle);
   int secondEnd_y = center_y - secondLenth * cos(secondAngle);
   setlinecolor(YELLOW);
   line(center_x, center_y, secondEnd_x, secondEnd_y);

2. 分针 (Blue, Length=90):

   分针不仅取决于分钟数，还会随着秒钟的流逝微小偏移。

   float minuteAngle = ti.wMinute * 2 * pi / 60 + secondAngle / 60;
   int minuteEnd_x = center_x + minuteLenth * sin(minuteAngle);
   int minuteEnd_y = center_y - minuteLenth * cos(minuteAngle);
   setlinecolor(BLUE);
   setlinestyle(PS_SOLID, 3);
   line(center_x, center_y, minuteEnd_x, minuteEnd_y);

3. 时针 (Red, Length=60):

   时针的移动受小时和分钟共同影响，精度要求最高。

   float hoursAngle = ti.wHour * 2 * pi / 12 + minuteAngle / 60;
   int hoursEnd_x = center_x + hoursLenth * sin(hoursAngle);
   int hoursEnd_y = center_y - hoursLenth * cos(hoursAngle);
   setlinecolor(RED);
   setlinestyle(PS_SOLID, 5);
   line(center_x, center_y, hoursEnd_x, hoursEnd_y);

关于坐标计算的图解：

理解为何是 sin 和 -cos 以及角度起始点至关重要，这里补充一个详细的示意图帮助理解。

第4步：防闪烁处理与结束

为了确保画面不闪烁且平滑过渡，最后需要执行刷新缓冲区并延时一小段时间。

FlushBatchDraw();      // 将后台画布刷到前台
Sleep(50);             // 延时50ms，降低CPU占用并控制刷新率
} // while loop end

_endbatchdraw();       // 关闭双缓冲
_getch();              // 等待按键输入
closegraph();          // 关闭图形窗口
return 0;

排查与注意事项

如果运行代码时遇到问题，请注意以下几点：

• 变量名混淆风险：在提供的原始草稿中，center_x = width / 2 而 center_y = high / 2。如果常量定义时 high 代表高度(height)而 width 代表宽度，那么赋值语句可能写反了（即x取了宽的一半，y取了高的一半，虽然数值上没错，但逻辑上不直观），请根据您的实际情况核实变量含义。

• 头文件链接错误：如果没有配置好EasyX环境，编译时会报错找不到 graphics.h 或 outtextxy 等函数。请确认编译器已正确包含EasyX库。
• 指针重叠重影：如果在未清除背景的情况下直接绘制新指针，会出现严重的重影。务必使用 cleardevice() 或在每帧开头用纯色覆盖整个画布。
• 字符集支持：原文中使用了 TCHAR s[] = _T("我的时钟");。这依赖于Unicode设置。如果使用宽字符版EasyX（推荐），请直接使用宽字符串 L"..." 或启用Unicode宏。
