C++利用OpenCV实现摄像头图像采集与拼接

程序说明与背景

本程序旨在解决基于 C++ 的摄像头图像采集及拼接需求。主要功能包括：

1. 实时采集：从连接的 USB 摄像头抓取单帧图像。
2. 图像拼接：将两张或多张不同视角的单帧图像拼接成一张大图。
3. 应用背景：最初设计用于支持利用 USB 双目摄像机进行双目测距的项目，可帮助快速获取左右眼图像。

程序分为两个主要部分：一是从双摄像头抓取并保存图像的源码；二是完成图像拼接的可执行程序。由于硬件限制，演示中使用了单个双目摄像机模拟两路输入，或将两个独立摄像头分别处理。

准备条件

在开始之前，请确保您的开发环境满足以下条件：

• 操作系统：推荐 Ubuntu 14.04 或更高版本（兼容其他 Linux 发行版）。
• 依赖库：已安装 OpenCV (建议 2.4.9 及以上版本) 和 pkg-config 工具。
• 硬件：主机端口上已连接至少一个有效的 USB 摄像头。

项目结构与文件介绍

项目目录通常包含以下核心文件：

• Camera_to_Frmae.cpp：负责从双摄像头实时抓取单帧图像的源码。
• ImageJoint.cpp / ImageJoint2.cpp / ImageJoint3.cpp：分别用于完成两幅和三幅不同视角图像的拼接程序。
• testusb.cpp：用于检测摄像头是否正常工作的测试程序。

代码编译指南

使用 g++ 编译器，并通过 pkg-config 自动获取 OpenCV 的头文件和链接库路径。假设源文件为 src.cpp，输出可执行文件为 dst，编译命令如下：

g++ -o dst src.cpp `pkg-config opencv --cflags --libs`

注意：命令行中的反引号 `` ` `` 是必须的，它用于执行命令替换。

核心代码解析

第1步：打开摄像头并设定参数

使用 VideoCapture 类初始化视频流，并通过 set()

void SetCam(int weigth, int height, int num)
{
    string a = "0";
    string Error;
    VideoCapture Cam(0); // 默认打开第一个摄像头

    /*设定缓冲区大小*/
    Cam.set(CV_CAP_PROP_FRAME_WIDTH, weigth);
    Cam.set(CV_CAP_PROP_FRAME_HEIGHT, height);

    // 检查摄像头是否成功打开
    while (!Cam.isOpened())
    {
        a = to_string(num);
        Error = "cannot open the camera!";
        // 错误处理逻辑...
    }

    // ... 后续捕获逻辑
}

第2步：读取帧并分割图像

在循环中，将读取到的整帧图像 (input_image) 根据坐标区域切割为左图和右图。这对于双目相机尤为重要，因为很多 USB 双目相机输出的是拼接好的宽图像。

// 假设 input_image 已包含一帧数据
leftImage = input_image(Rect(0, 0, input_image.size().width / 2, input_image.size().height));
rightImage = input_image(Rect(input_image.size().width / 2, 0, input_image.size().width / 2, input_image.size().height));

imshow("leftImage", leftImage);
imshow("rightImage", rightImage);

第3步：保存图像文件

通过 imwrite 将分割后的图像保存到指定路径。以下函数演示了如何按顺序编号保存图片：

void Save(int &imgnum, int amount)
{
    if (imgnum < amount)
    {
        string a = to_string(imgnum);
        int seat = floor((imgnum - 1) / 10);
        // 动态构建文件名路径... Left.replace(...) 逻辑略
        imwrite(Left, leftImage);
        imwrite(Right, rightImage);
        imgnum += 1;
    }
}

完整的主函数调用示例：

int main()
{
    const int weigth = 1280;
    const int height = 480;
    SetCam(weigth, height, 10);
    return 0;
}

程序的执行与退出

1. 启动程序：在终端中运行编译生成的可执行文件，例如：./dst
2. 观察效果：程序窗口会显示采集到的左右图像，并将结果保存至当前项目的 frame1 和 frame2 文件夹中。

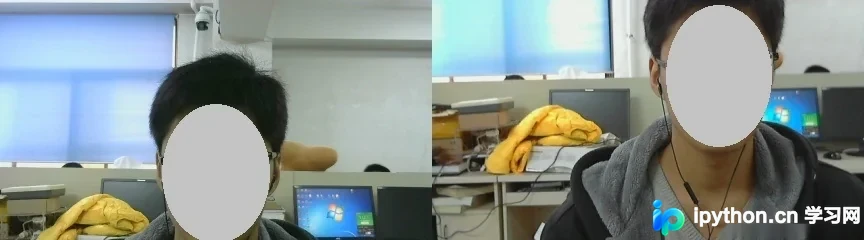

如图所示，左侧为原始采集的左眼/左视角图像，右侧为右眼/右视角图像。

图像拼接效果

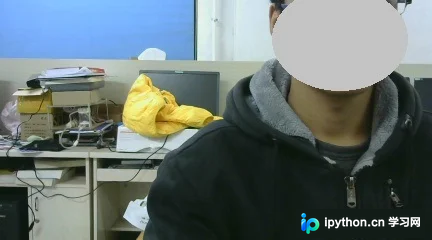

当使用专门的拼接程序（如 ImageJoint.cpp）时，系统会将上述保存的两张图像水平或垂直合并。以下是三张不同视角图像拼接后的效果图：

排错与建议

• 摄像头无法打开：如果程序卡在 !Cam.isOpened() 循环，请检查 USB 接口供电是否充足，或者尝试更换摄像头索引（将 VideoCapture Cam(0) 改为 Cam(1) 等）。
• 权限问题：在 Linux 下访问摄像头可能需要相应权限，确保用户属于 dialout 或 video 用户组。
• 内存泄漏：长时间运行程序时，确保 waitKey() 被正确调用以刷新 GUI 事件队列，否则窗口可能会卡死。
