Python中使用Matplotlib绘制多组并列柱状图的完整指南

并列柱状图绘制原理与前置准备

Matplotlib绘制并列柱状图的核心逻辑是基于统一的X轴基准点，通过数学偏移量将不同数据集的矩形条平行展开。在此之前，需确保运行环境已安装matplotlib与numpy，并完成字体支持配置以兼容中文标签。

# 基础依赖引入
import matplotlib.pyplot as plt
import numpy as np

# 关键配置：解决Windows/Linux下中文显示为方块或乱码的问题
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

第1步：定义数据维度与X轴基准网格

使用np.arange()创建连续的整数序列作为X轴的占位符，同时根据柱体数量设定合适的width（柱宽）。柱宽越小，单组内并列的数据越多，但需预留间距避免重叠。

# 示例：双组对比基础结构
labels = ['G1', 'G2', 'G3', 'G4', 'G5']
men_means = [20, 34, 30, 35, 27]
women_means = [25, 32, 34, 20, 25]

x = np.arange(len(labels))  # X轴刻度位置
width = 0.35                # 单根柱体的宽度

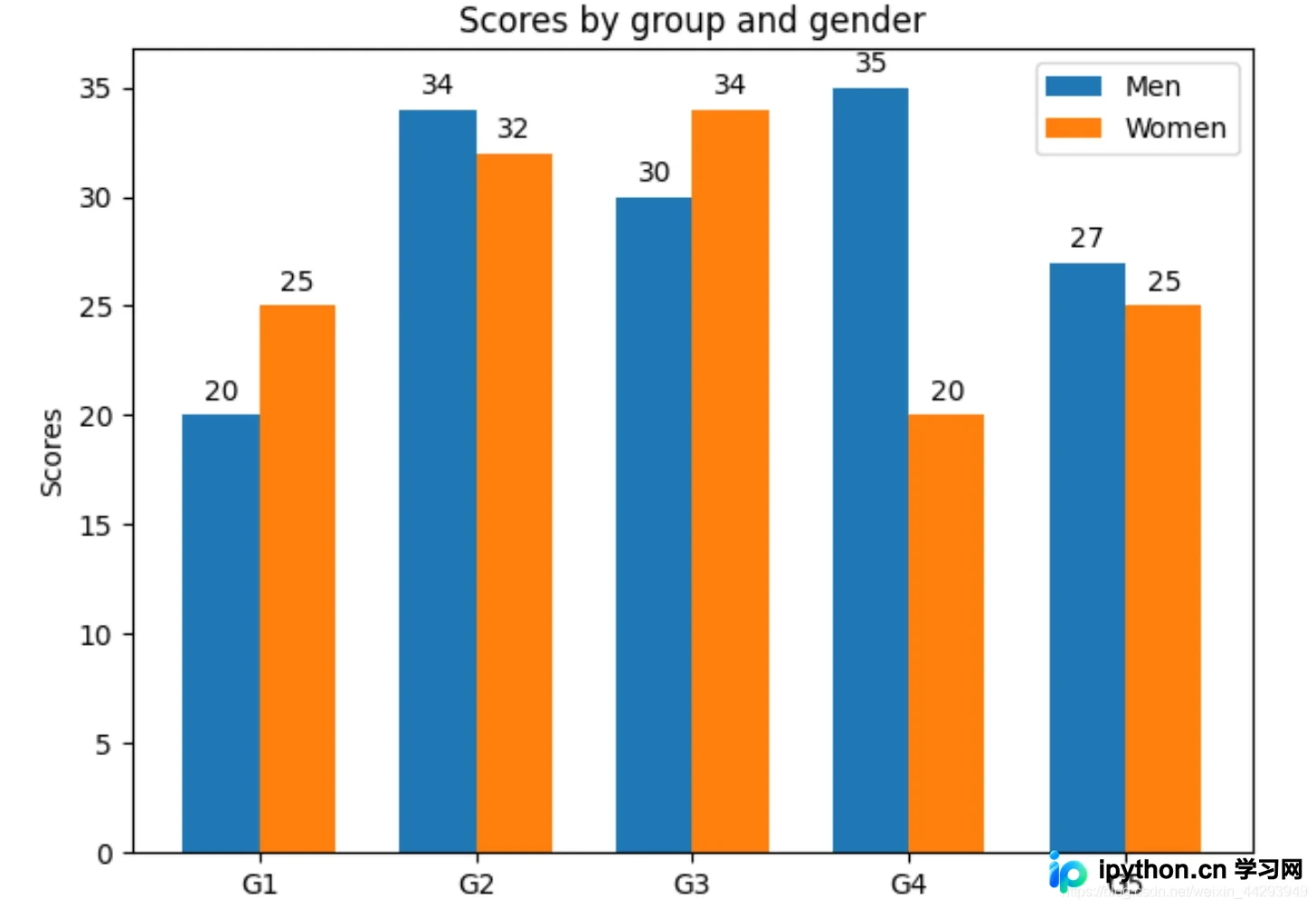

第2步：计算偏移量并绘制多组柱体

并列柱状图通过向X轴基准值加上或减去特定距离来实现左右错开。官方推荐的对齐方式是以基准中心为原点，对称分配左右偏移量。以下为标准的双列与五列并列代码实现：

fig, ax = plt.subplots()

# 双列并行绘制：分别向左(-width/2)和向右(+width/2)偏移
rects1 = ax.bar(x - width/2, men_means, width, label='Men')
rects2 = ax.bar(x + width/2, women_means, width, label='Women')

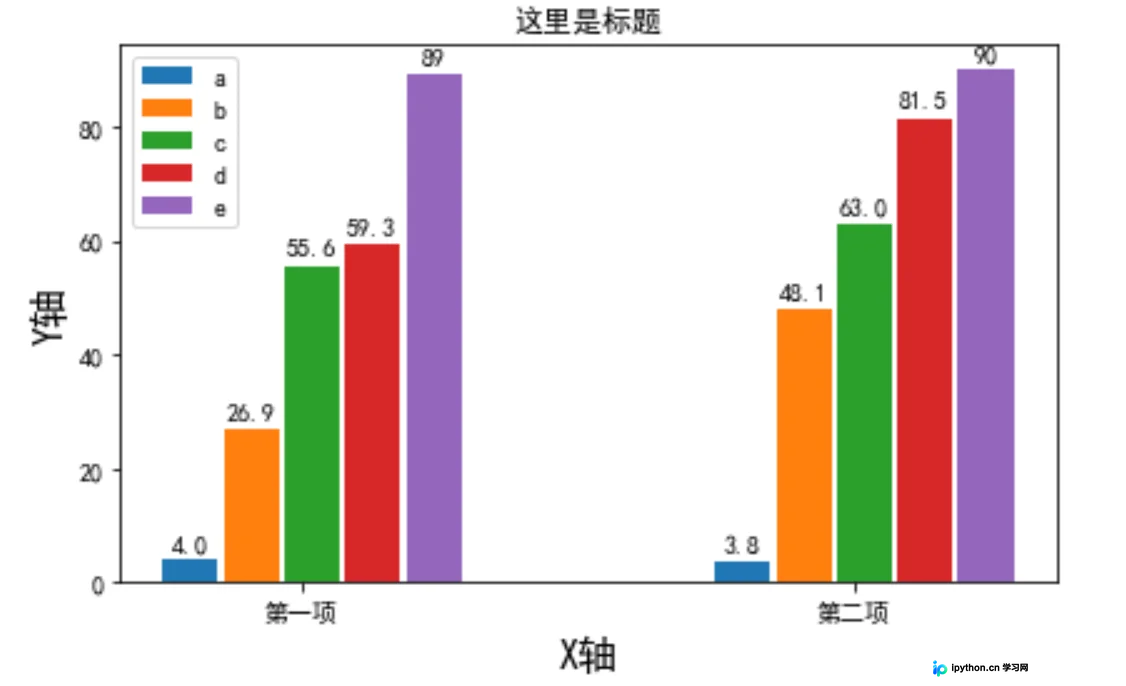

# 若需绘制五列并列，可采用固定增量叠加偏移（示例）
# width = 0.1
# rects_a = ax.bar(x - width*2, a, width, label='a')
# rects_b = ax.bar(x - width + 0.01, b, width, label='b')
# ...依次类推调整增量值

第3步：完善坐标轴文本与顶部数值标注

图表信息易读性依赖于完整的Y/X轴标签、标题及图例。配合循环遍历bar对象集合，可快速在每个柱体顶端附加精确的数值文本。

# 设置轴标签与标题（字号可根据版面调整）
ax.set_ylabel('Scores', fontsize=16)
ax.set_xlabel('Groups', fontsize=16)
ax.set_title('Scores by group and gender')
ax.set_xticks(x)
ax.set_xticklabels(labels)
ax.legend()

# 自动标注函数：提取高度并垂直向上偏移3pt放置文字
def autolabel(rects):
    for rect in rects:
        height = rect.get_height()
        ax.annotate(f'{height}',
                    xy=(rect.get_x() + rect.get_width() / 2, height),
                    xytext=(0, 3),
                    textcoords="offset points",
                    ha='center', va='bottom')

autolabel(rects1)
autolabel(rects2)

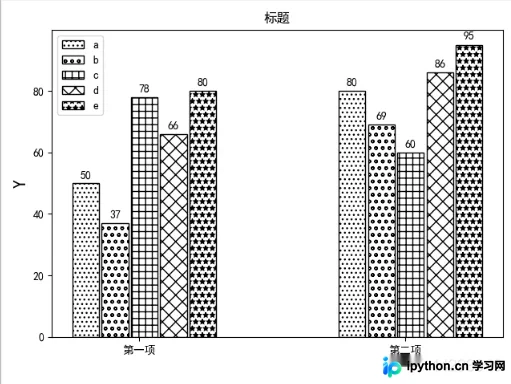

第4步：生成符合出版规范的黑白花纹样式

部分学术期刊要求插图在无彩色打印环境下依然保持高对比度。Matplotlib原生支持通过hatch参数填充线条纹理，配合白色底色与黑色轮廓即可实现经典的黑白排版风格。

# 定义差异化的花纹填充符号
marks = ["...", "oo", "++", "XX", "**"]

# 示例：循环应用花纹与轮廓配色（此处假设偏移逻辑已就绪）
for i, (name, values, mark) in enumerate(zip(['a','b','c','d','e'], [a,b,c,d,e], marks)):
    ax.bar(
        x + i * offset_adjustment,
        values, width, label=name,
        hatch=mark,            # 核心：花纹填充模式
        color='w',             # 背景纯白
        edgecolor="k"          # 边框黑色
    )
fig.tight_layout()
plt.show()

调试排错与最终判定

完成状态判定：运行脚本后弹出窗口或导出图像文件，各柱体边缘无重叠、数值标注未遮挡框线、中文标题清晰可辨即为成功。

常见异常排查：

• 柱子挤压变形或严重重叠：检查width设置是否过大。多组并列时，总宽度应小于相邻两个刻度的间距。
• 花纹方向异常：hatch绘制的图案默认受当前坐标系比例缩放影响，若打印后密度不均，可在保存时通过savefig(dpi=300)提升分辨率，或在代码中适当增加linewidth。

总结
