利用Python解析Syslog日志并可视化分析
发布时间：2026-10-12| 2人浏览过
本文介绍如何使用Python脚本接收网络设备发送的Syslog日志，解析其严重级别和来源后存入SQLite数据库。通过读取数据库内容，利用Matplotlib绘制严重级别分布饼图及日志源分布图，并实时监控OSPF邻居状态变化以触发告警，为网络运维提供直观的数据支持。
实验目的：
- 对设备Syslog信息进行采集与分析，并将解析后的数据写入SQLite数据库；随后从数据库中读取数据，对Syslog的严重级别分布及日志来源进行统计分析。
- 同时监控OSPF协议的状态信息，一旦检测到状态发生变化，立即执行告警操作。
实验结果：

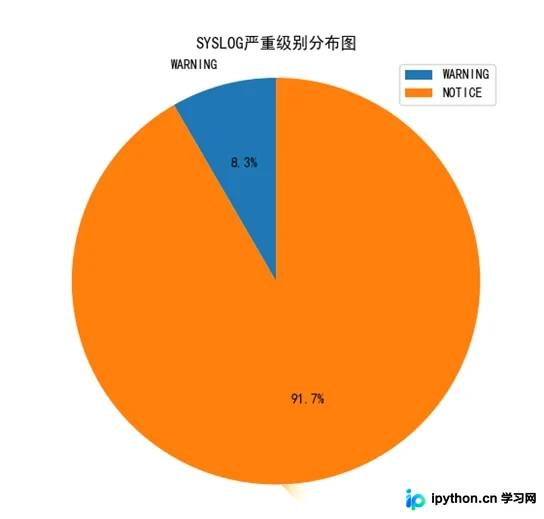

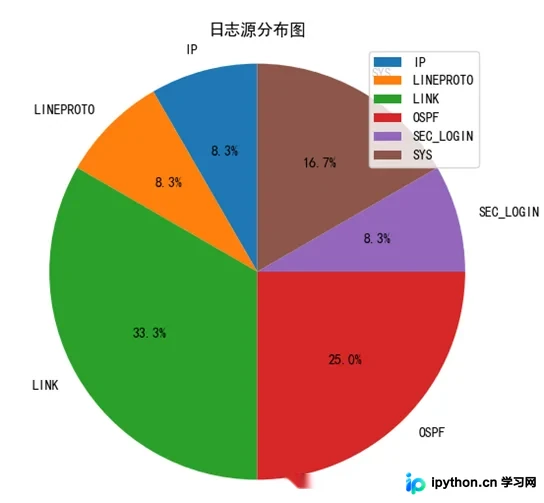

实现了对Syslog严重级别分布和日志源分布的监控，并生成了相应的统计图表：
对OSPF状态信息进行实时监控：
实验环境：
准备两台CSR1000v路由器，完成Syslog（其中一台作为发送端）和OSPF的相关配置：
配置logging host x.x.x.x，将Syslog日志信息发送至目的主机（运行Python脚本的主机）进行处理。
配置logging trap debugging，以监控所有级别的Syslog信息。
OSPF的具体配置过程此处略过。
Python脚本实现：
脚本一负责监控CSR1000v发送的Syslog Trap信息，对接收到的信息进行分词处理并写入数据库。同时，该脚本还监控OSPF邻居状态，若状态发生改变则进行告警。
import socketserver
import re
from dateutil import parser
import os
import sqlite3
# facility与ID的对应关系的字典，方便后续分词时提取对应的信息
facility_dict = {0: 'KERN',
1: 'USER',
2: 'MAIL',
3: 'DAEMON',
4: 'AUTH',
5: 'SYSLOG',
6: 'LPR',
7: 'NEWS',
8: 'UUCP',
9: 'CRON',
10: 'AUTHPRIV',
11: 'FTP',
16: 'LOCAL0',
17: 'LOCAL1',
18: 'LOCAL2',
19: 'LOCAL3',
20: 'LOCAL4',
21: 'LOCAL5',
22: 'LOCAL6',
23: 'LOCAL7'}
# severity_level与ID的对应关系的字典，方便后续分词时提取对应的信息
severity_level_dict = {0: 'EMERG',
1: 'ALERT',
2: 'CRIT',
3: 'ERR',
4: 'WARNING',
5: 'NOTICE',
6: 'INFO',
7: 'DEBUG'}
# 分词处理的类
class SyslogUDPHandler(socketserver.BaseRequestHandler):
def handle(self):
data = bytes.decode(self.request[0].strip()) # 读取数据
# print(data)
syslog_info_dict = {'device_ip': self.client_address[0]}
try:
# syslog信息如下：<187>83: *Apr 4 00:03:12.969: %LINK-3-UPDOWN: Interface GigabitEthernet2,
# changed state to up，我们需要对此进行提炼分词，并将分词结果记入到一个字典里面；具体的分词过程简单了解即可
syslog_info = re.match(r'^<(\d*)>(\d*): \*(.*): %(\w+)-(\d)-(\w+): (.*)', str(data)).groups()
# print(syslog_info[0]) 提取为整数 例如 185
# 185 二进制为 1011 1001
# 前5位为facility >> 3 获取前5位
# 后3位为severity_level & 0b111 获取后3位
syslog_info_dict['facility'] = (int(syslog_info[0]) >> 3)
syslog_info_dict['facility_name'] = facility_dict[int(syslog_info[0]) >> 3]
syslog_info_dict['logid'] = int(syslog_info[1])
syslog_info_dict['time'] = parser.parse(syslog_info[2])
syslog_info_dict['log_source'] = syslog_info[3]
syslog_info_dict['severity_level'] = int(syslog_info[4])
syslog_info_dict['severity_level_name'] = severity_level_dict[int(syslog_info[4])]
syslog_info_dict['description'] = syslog_info[5]
syslog_info_dict['text'] = syslog_info[6]
except AttributeError:
# 有些日志会缺失%SYS-5-CONFIG_I, 造成第一个正则表达式无法匹配 , 也无法提取severity_level
# 下面的icmp的debug就是示例
# <191>91: *Apr 4 00:12:29.616: ICMP: echo reply rcvd, src 10.1.1.80, dst 10.1.1.253, topology BASE, dscp 0 topoid 0
syslog_info = re.match(r'^<(\d*)>(\d*): \*(.*): (\w+): (.*)', str(data)).groups()
print(syslog_info[0])
syslog_info_dict['facility'] = (int(syslog_info[0]) >> 3)
syslog_info_dict['facility_name'] = facility_dict[int(syslog_info[0]) >> 3]
syslog_info_dict['logid'] = int(syslog_info[1])
syslog_info_dict['time'] = parser.parse(syslog_info[2])
syslog_info_dict['log_source'] = syslog_info[3]
# 如果在文本部分解析不了severity_level, 切换到syslog_info[0]去获取
# 185 二进制为 1011 1001
# 前5位为facility >> 3 获取前5位
# 后3位为severity_level & 0b111 获取后3位
syslog_info_dict['severity_level'] = (int(syslog_info[0]) & 0b111)
syslog_info_dict['severity_level_name'] = severity_level_dict[(int(syslog_info[0]) & 0b111)]
syslog_info_dict['description'] = 'N/A'
syslog_info_dict['text'] = syslog_info[4]
# print(syslog_info_dict)
# 根据分词后的字典进行分析，如果用正则表达式匹配到了OSPF状态有了改变，则打印告警信息
if syslog_info_dict['log_source'] == 'OSPF':
result_ospf = re.findall('(Process \d+), Nbr ([0-9]{1,3}\.[0-9]{1,3}\.[0-9]{1,3}\.[0-9]{1,3}).+to (\w+)', syslog_info_dict['text'])[0]
if result_ospf:
print('OSPF '+result_ospf[0]+' Neighbor '+result_ospf[1]+' status '+result_ospf[2])
# 将字典信息写入sqlite数据库中
conn = sqlite3.connect(gl_dbname)
cursor = conn.cursor()
cursor.execute("insert into syslogdb (time, \
device_ip, \
facility, \
facility_name, \
severity_level, \
severity_level_name, \
logid, \
log_source, \
description, \
text) values ('%s', '%s', %d, '%s', %d, '%s', %d, '%s', '%s', '%s')" % (
syslog_info_dict['time'].strftime("%Y-%m-%d %H:%M:%S"),
syslog_info_dict['device_ip'],
syslog_info_dict['facility'],
syslog_info_dict['facility_name'],
syslog_info_dict['severity_level'],
syslog_info_dict['severity_level_name'],
syslog_info_dict['logid'],
syslog_info_dict['log_source'],
syslog_info_dict['description'],
syslog_info_dict['text'],
))
conn.commit()
if __name__ == "__main__":
# 使用Linux解释器 & WIN解释器
global gl_dbname
gl_dbname = 'syslog.sqlite'
if os.path.exists(gl_dbname):
os.remove(gl_dbname)
# 连接数据库
conn = sqlite3.connect(gl_dbname)
cursor = conn.cursor()
# 创建数据库
cursor.execute("create table syslogdb(id INTEGER PRIMARY KEY AUTOINCREMENT,\
time varchar(64), \
device_ip varchar(32),\
facility int,\
facility_name varchar(32),\
severity_level int,\
severity_level_name varchar(32),\
logid int,\
log_source varchar(32), \
description varchar(128), \
text varchar(1024)\
)")
conn.commit()
try:
HOST, PORT = "0.0.0.0", 514 # 本地地址与端口
server = socketserver.UDPServer((HOST, PORT), SyslogUDPHandler) # 绑定本地地址，端口和syslog处理方法
print("Syslog 服务已启用, 写入日志到数据库!!!")
server.serve_forever(poll_interval=0.5) # 运行服务器，和轮询间隔
except (IOError, SystemExit):
raise
except KeyboardInterrupt: # 捕获Ctrl+C，打印信息并退出
print("Crtl+C Pressed. Shutting down.")
finally:
conn.commit()
脚本二负责读取数据库中的历史数据，并根据提取的信息绘制饼图以展示分析结果。
import sqlite3
from matplotlib import pyplot as plt
from syslog_server_to_db import severity_level_dict
# 绘制严重等级的饼图
def syslog_show_error_level_pie(dbname):
# 连接数据库
conn = sqlite3.connect(dbname)
cursor = conn.cursor()
# 提取安全级别和数量信息
cursor.execute("select severity_level as level,COUNT(*) as count from syslogdb group by severity_level")
yourresults = cursor.fetchall()
level_list = []
count_list = []
# 把结果写入leve_list和count_list的列表
for level_info in yourresults:
level_list.append(severity_level_dict[level_info[0]])
count_list.append(level_info[1])
print(level_list)
print([float(count) for count in count_list])
plt.rcParams['font.sans-serif'] = ['SimHei'] # 设置中文
# 调节图形大小，宽，高
plt.figure(figsize=(6, 6))
# 使用count_list的比例来绘制饼图
# 使用level_list作为注释
patches, l_text, p_text = plt.pie(count_list,
labels=level_list,
labeldistance=1.1,
autopct='%3.1f%%',
shadow=False,
startangle=90,
pctdistance=0.6)
# 改变文本的大小
# 方法是把每一个text遍历。调用set_size方法设置它的属性
for t in l_text:
t.set_size = 30
for t in p_text:
t.set_size = 20
# 设置x，y轴刻度一致，这样饼图才能是圆的
plt.axis('equal')
plt.title('SYSLOG严重级别分布图') # 主题
plt.legend()
plt.show()
# 绘制Syslog来源的饼图
def syslog_show_source_pie(dbname):
# 连接数据库
conn = sqlite3.connect(dbname)
cursor = conn.cursor()
# 提取log源与其对应的数量
cursor.execute("select log_source,COUNT(*) as count from syslogdb group by log_source")
yourresults = cursor.fetchall()
source_list = []
count_list = []
# 将数据库的信息，依次写入两个列表
for source_info in yourresults:
source_list.append(source_info[0])
count_list.append(source_info[1])
print(source_list)
print([float(count) for count in count_list])
plt.rcParams['font.sans-serif'] = ['SimHei'] # 设置中文
# 调节图形大小，宽，高
plt.figure(figsize=(6, 6))
# 使用count_list的比例来绘制饼图
# 使用level_list作为注释
patches, l_text, p_text = plt.pie(count_list,
labels=source_list,
labeldistance=1.1,
autopct='%3.1f%%',
shadow=False,
startangle=90,
pctdistance=0.6)
# 改变文本的大小
# 方法是把每一个text遍历。调用set_size方法设置它的属性
for t in l_text:
t.set_size = 30
for t in p_text:
t.set_size = 20
# 设置x，y轴刻度一致，这样饼图才能是圆的
plt.axis('equal')
plt.title('日志源分布图') # 主题
plt.legend()
plt.show()
if __name__ == '__main__':
syslog_show_error_level_pie("syslog.sqlite")
syslog_show_source_pie("syslog.sqlite")
参考资料来源：现任明教教主
到此这篇关于使用Python对Syslog信息进行分析并绘图的实现的文章就介绍到这了,更多相关Python Syslog分析 内容请搜索本站以前的文章或继续浏览下面的相关文章希望大家以后多多支持本站！
