Python用Folium绘制交互式地图轨迹图教程

陆景行

发布时间：2026-10-23| 3人浏览过

原创

绘制地理轨迹图是分析位置变迁、巡检巡航、车辆调度与户外行程的核心需求。在 Python 生态中，Folium 通过对前端 Leaflet.js 的优雅封装，允许开发者仅用几行清晰的 Python 代码，将经纬度坐标序列转化为支持缩放、拖拽与节点点击交互的独立 HTML 地图文件。本文将从底图初始化、轨迹连线配置、交互标记绑定到视口自适应，逐一讲解构建高质量交互式轨迹图的完整路径与常见避坑点。

图1：Folium 轨迹可视化概览图（和纸白底色与墨灰线条风格）

一、准备工作与环境依赖

Folium 并不依赖复杂的系统级 C/C++ 动态链接库，其底层实质上是一个 Python 端的代码构造器，将 Python 数据结构渲染为包含 Leaflet.js 的自包含网页。只需通过标准包管理工具即可完成安装：

pip install folium

为了后续演示方便，若需要读取带时间戳的 CSV 或 GPS 记录文件，建议同环境安装 pandas，但在纯核心流程中，标准的 Python 列表已足以支撑所有轨迹绘制功能。

二、核心规则辨析：必须警惕的经纬度坐标顺序

在绘制轨迹前，绝大多数初学者遭遇的第一个严重问题是：代码执行完全成功，但生成的地图页面要么一片空白，要么轨迹被画到了浩瀚的南冰洋或非洲外海。

出现这种现象的根源在于不同标准对坐标顺序的约定冲突：

数学直角坐标系与 GeoJSON (RFC 7946) 规范：惯常采用 [X, Y] 逻辑，即 [经度 Longitude, 纬度 Latitude]。这是绝大多数开源 GIS 格式与数据库（如 PostGIS）导出的默认顺序。
Leaflet.js 与 Folium 规范：遵循传统地理学与航海习惯，严格采用 [纬度 Latitude, 经度 Longitude]，即 [lat, lon]。

有人常说“经纬度谁先谁后只要统一就行”，这种观点在单一内部系统中成立，但在对接 Folium 时必须明确修正。中国境内的纬度大致在 3°N 至 54°N 之间，经度在 73°E 至 135°E 之间。一旦反转，例如将北京天安门（约北纬 39.90°，东经 116.40°）传入为 [116.40, 39.90]，由于纬度合法范围仅为 -90° 到 +90°，超过 90° 的数值会触发投影异常或折叠计算，导致点位漂移至未知海域。

排查准则：传入 Folium 的点格式必须是 [纬度, 经度]。若数据源来自第三方 GeoJSON 或传感器原始格式 [lon, lat]，必须在传入前通过 [pt[1], pt[0]] 进行次序对调。

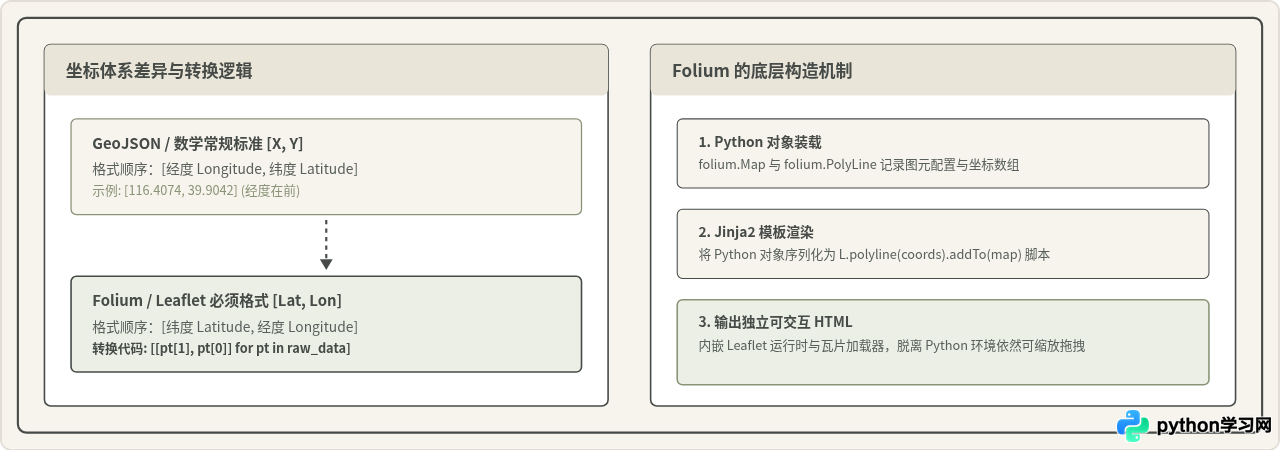

图2：坐标顺序辨析与 Folium 底层渲染机制示意图

三、实操步骤：绘制基础轨迹线

绘制轨迹图的标准工作流可拆分为五个严谨步骤。按此流程执行，能够保证从输入到输出结果稳定、可预测。

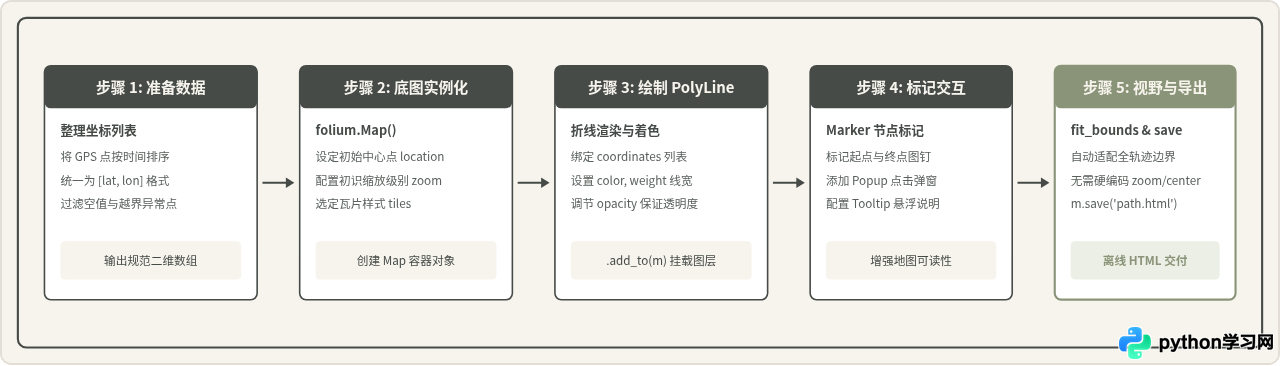

图3：Folium 轨迹可视化全流程五步法

完整代码示例：杭州西湖骑行轨迹绘制

下面是一个完整、可独立运行的代码示例，模拟一段环西湖沿线的行驶轨迹：

import folium

# 1. 准备按时序排列的坐标点列表 (严格保证 [纬度, 经度] 格式)
track_points = [
    [30.2589, 120.1472],  # 起点: 断桥残雪
    [30.2541, 120.1408],  # 白堤中段
    [30.2505, 120.1345],  # 平湖秋月
    [30.2452, 120.1293],  # 孤山路段
    [30.2415, 120.1312],  # 苏堤北口
    [30.2318, 120.1365],  # 花港观鱼
    [30.2269, 120.1422],  # 南山路口
    [30.2384, 120.1558],  # 终点: 柳浪闻莺
]

# 2. 初始化地图对象
# 初始 location 填入轨迹起始点，缩放级别设为 14
track_map = folium.Map(
    location=track_points[0],
    zoom_start=14,
    tiles="OpenStreetMap"  # 或使用其他兼容瓦片源
)

# 3. 创建 PolyLine 并挂载至地图
# color: 线条十六进制颜色或常见英文名
# weight: 像素线宽，建议 4~6 之间以兼顾清晰度与地图细节
# opacity: 建议 0.85，保留底层道路与水体边缘
folium.PolyLine(
    locations=track_points,
    color="#464B48",
    weight=5,
    opacity=0.85,
    tooltip="西湖环线骑行轨迹 (全长约 11.2 km)"
).add_to(track_map)

# 4. 为起点与终点增设高对比标记
# 起点标记 (墨绿主题)
folium.Marker(
    location=track_points[0],
    popup=folium.Popup("<b>行程起点</b><br>断桥残雪<br>出发时间: 08:30", max_width=200),
    tooltip="起点: 点击查看详情",
    icon=folium.Icon(color="green", icon="play")
).add_to(track_map)

# 终点标记 (红色主题)
folium.Marker(
    location=track_points[-1],
    popup=folium.Popup("<b>行程终点</b><br>柳浪闻莺<br>到达时间: 10:15", max_width=200),
    tooltip="终点: 点击查看详情",
    icon=folium.Icon(color="red", icon="flag")
).add_to(track_map)

# 5. 关键操作: 视野自动聚焦与外接矩形适配
# 避免因坐标点跨度较大导致轨迹被部分裁剪在屏幕外
track_map.fit_bounds(track_points)

# 6. 保存为独立的 HTML 文件
output_filepath = "westlake_trajectory.html"
track_map.save(output_filepath)
print(f"轨迹图已成功导出至: {output_filepath}")

代码关键细节解析

fit_bounds(track_points)：这是专业绘制不可或缺的一步。很多开发者手动写死 zoom_start=12，当轨迹仅有几百米时会显得极小，跨越几十公里时又会溢出视野。fit_bounds 会计算全部坐标的最大最小经纬度外接矩形，自动让前端浏览器计算最佳居中缩放等级。
Popup 与 Tooltip 区别：tooltip 为鼠标指针悬停时浮现的单行提示；popup 为点击后弹出的富文本气泡，支持传入带有 HTML 样式的字符串（如 <b>、<br>），可承载速度、里程、时间等丰富元数据。

四、进阶场景与技术选型对比

除单色连续折线外，实际工程应用中常常需要根据不同速度对路段进行变色、或呈现动态流向，甚至支持时间轴拖动。Folium 提供了多种进阶扩展方案，开发者应根据业务目标与前端性能要求进行权衡：

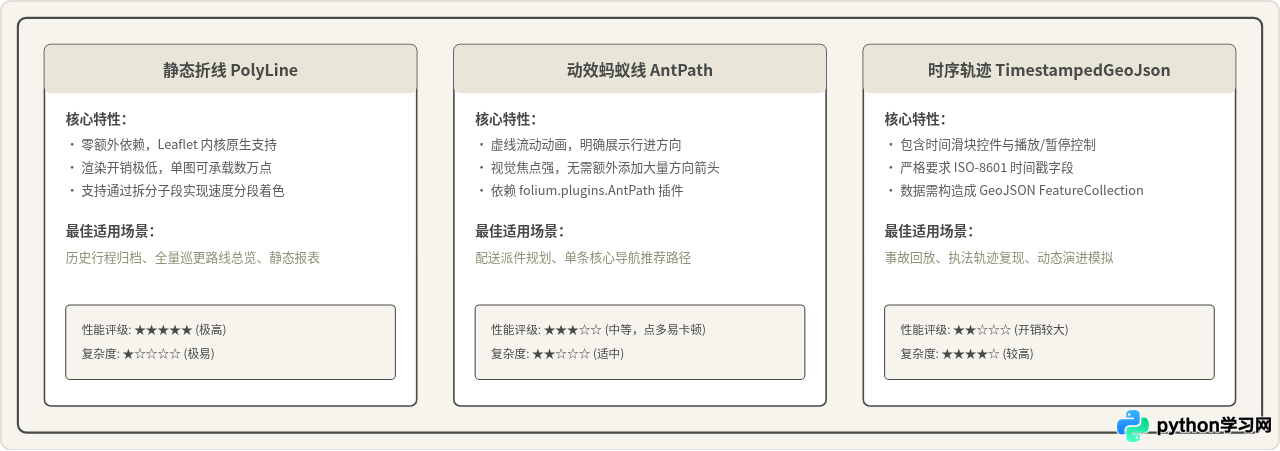

图4：Folium 三大轨迹呈现方案选型与适用场景对比

分段动态变色技巧

当需要反映速度状态（例如拥堵段显示红色、畅通段显示绿色）时，无需引入复杂插件。最稳健的方案是将全量轨迹按状态切分成多个由前后相邻点连续衔接的短切片，分别调用 folium.PolyLine：

# 示例：根据速度切分多段折线
speed_segments = [
    {"coords": [[30.2589, 120.1472], [30.2541, 120.1408]], "color": "#8A9478", "speed": "畅通 45km/h"},
    {"coords": [[30.2541, 120.1408], [30.2505, 120.1345]], "color": "#D9534F", "speed": "拥堵 12km/h"},
    {"coords": [[30.2505, 120.1345], [30.2452, 120.1293]], "color": "#8A9478", "speed": "畅通 50km/h"}
]

for seg in speed_segments:
    folium.PolyLine(
        locations=seg["coords"],
        color=seg["color"],
        weight=5,
        opacity=0.9,
        tooltip=seg["speed"]
    ).add_to(track_map)

注意相邻两段的终点与起点必须重合，以确保视觉上线条连续不产生断点。

五、生产级开发常见问题与排查清单

在实际工程中，除了基础代码调用，往往还会遇到地理坐标系转换与海量点性能两道关卡。

1. 坐标偏移：国内地图加密漂移现象

如果使用车载 GPS、手持设备或智能手机传感器导出的纯原始坐标，通常为国际标准的 WGS-84 坐标系；而高德地图、腾讯地图等国内商业服务采用的是经过国家测绘局加密偏移的 GCJ-02（俗称火星坐标系），百度地图则是在 GCJ-02 基础上再次偏移的 BD-09。

Folium 默认加载的 OpenStreetMap 等底图采用标准的 WGS-84 投影。如果把高德 API 导出的坐标直接画在 Folium 默认底图上，轨迹会整体往东南方向产生数百米的系统性平移，导致原本在马路上的轨迹直接“撞进建筑物”或“跳入湖中”。解决此问题必须先进行无偏转换，或将底图切换为匹配同类坐标系的瓦片源。

2. 海量点导致浏览器卡顿崩溃

如果连续采集了数小时的高频（如 1 秒 1 次）GPS 轨迹，单个文件点数可能高达几万甚至几十万。由于 Folium 生成的 PolyLine 在前端直接渲染为 SVG <path> 矢量节点，当节点数量过多时，浏览器的重绘引擎会严重卡顿。

在生产环境中，应在将点集传入 Folium 之前使用 Ramer-Douglas-Peucker (RDP) 算法 进行几何抽稀。例如借助 scipy 或轻量算法包将重合或共线的点在指定容差（如 0.00005 度）内合并，通常能在保留 98% 以上轨迹形态特征的同时，将点数量削减 70%~90%，极大提升交互流畅度。

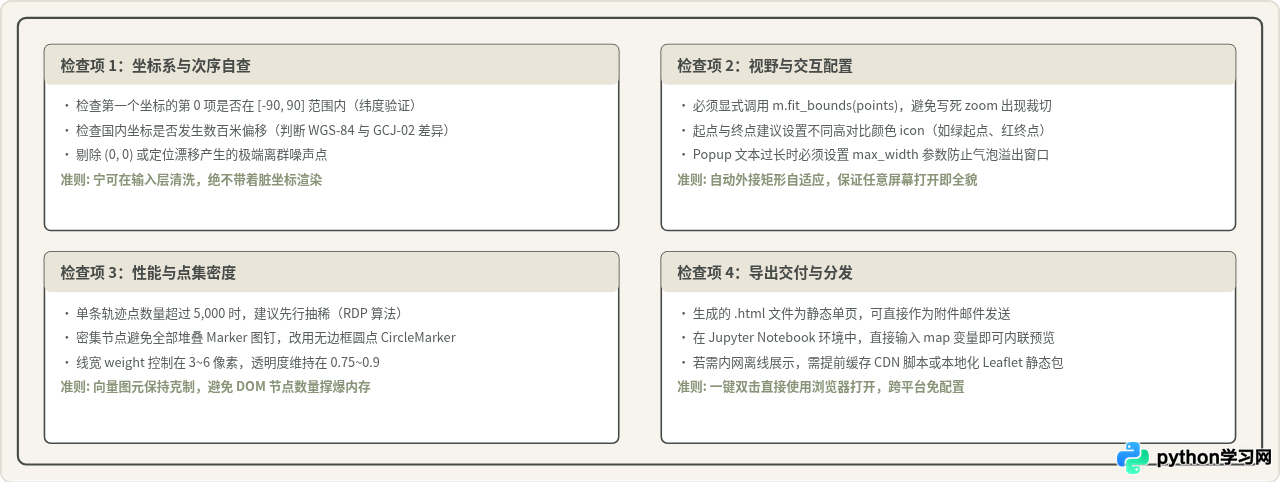

图5：Folium 轨迹可视化排查与优化速查总览卡

六、总结

使用 Folium 绘制交互式轨迹图，本质是将地理轨迹点序列映射为 Leaflet 的矢量折线图层。只要把握住 [纬度, 经度] 的坐标次序规范、合理配置 PolyLine 的线宽与色彩、借助 Marker / Popup 补充关键点信息，并在最后调用 fit_bounds 实现外接矩形自适应居中，即可在极短时间内输出美观、专业且具备完整交互能力的地理轨迹页面。
