详解Python中四种关系图数据可视化的效果对比
本文基于Python的NetworkX库，详细对比了四种关系图可视化布局的效果。通过模拟DataFrame数据，分别演示了随机分布、放射状、特征值向量及图形边缘化（壳层）模型。文章提供了完整的代码实现与参数设置，帮助开发者根据数据特性选择最合适的可视化方案，以清晰展示节点间的关联关系。
Python关系图可视化概述
Python中的关系图可视化主要用于分析数据集中各节点间的连接关系，从而更清晰地揭示人物或特定场景下的关联模式。
本文使用Python非标准库NetworkX进行效果测试，通过模拟生成一组DataFrame数据来展示四种不同的关系图可视化效果。
此外，实现过程还涉及pandas数据分析模块以及matplotlib绘图模块的配合使用。
若环境中未安装这三个必要的非标准库，可通过pip命令进行安装。
环境准备与模块导入
pip install pandas -i https://pypi.tuna.tsinghua.edu.cn/simple/
pip install matplotlib -i https://pypi.tuna.tsinghua.edu.cn/simple/
pip install networkx -i https://pypi.tuna.tsinghua.edu.cn/simple/
将上述Python模块导入代码后，即可开始后续的开发工作。
# Importing the matplotlib.pyplot module as plt.
import matplotlib.pyplot as plt
# Importing the pandas module and giving it the alias pd.
import pandas as pd
为避免中文显示乱码，需对字体和编码进行统一设置处理。
plt.rcParams["font.sans-serif"] = ["SimHei"]
plt.rcParams["axes.unicode_minus"] = False
# Importing the networkx module and giving it the alias nx.
import networkx as nx
演示采用有向图模式，这是生产环境中最为常用的一种可视化方式。
G = nx.DiGraph() # 创建有向图
首先初始化一个DataFrame数据对象，作为生成关系图的数据来源。
data_frame = pd.DataFrame(
{
'A': ['1', '2', '3', '4', '5', '6'],
'B': ['a', 'b', 'c', 'd', 'e', 'f'],
'C': [1, 2, 3, 4, 5, 6]
}
)
四种布局模型效果对比
1、随机分布模型
使用随机分布模型时，生成的数据节点位置随机展示，节点间相对分散，更便于观察节点间的指向关系。
for i, row in data_frame.iterrows():
G.add_edge(row['A'], row['B'], weight=row['C'])
pos = nx.random_layout(G)
nx.draw(G, pos, with_labels=True, alpha=0.7)
labels = nx.get_edge_attributes(G, 'weight')
nx.draw_networkx_edge_labels(G, pos, edge_labels=labels)
plt.axis('equal')
plt.show()

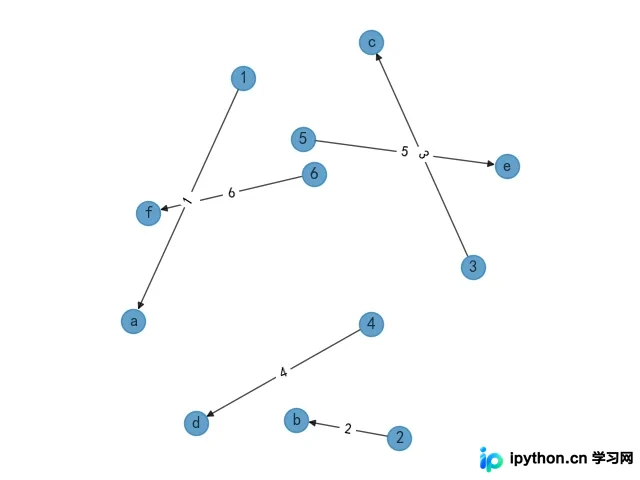

通过matplotlib展示图形效果如下，图中默认已添加数据权重标签。
2、放射数据模型
放射状数据模型以单一节点为中心，向周边发散分布，适用于展示一个节点指向多个节点的可视化场景。
若数据不够规范，该模型可能呈现杂乱无章的状态，需经过特殊的可视化处理以优化效果。

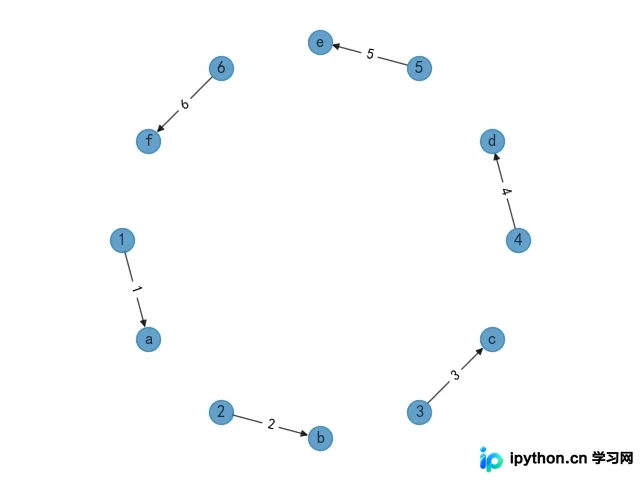

使用方法上，只需将前述随机分布模型中的pos参数替换为下方的放射状数据模型即可。
pos = nx.spring_layout(G, seed=4000, k=2)
3、其他模型

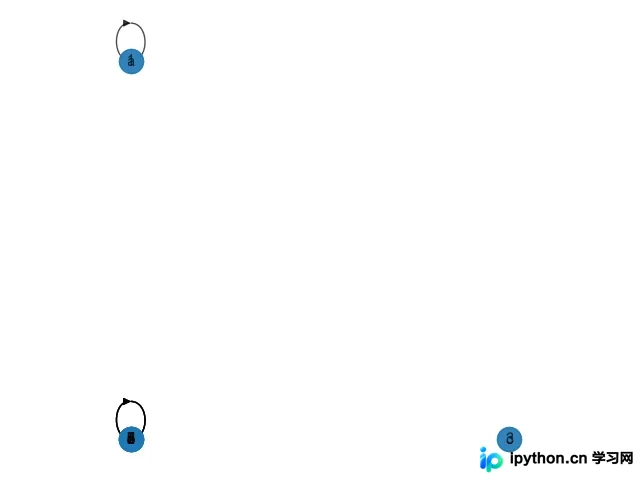

其余两种模型采用相同方式，通过替换随机分布模型中的pos参数实现，具体效果分别展示如下。
特征值向量模型
pos = nx.spectral_layout(G)
图形边缘化分布模型
pos = nx.shell_layout(G)
总结
至此，关于Python中四种关系图数据可视化效果对比的介绍已完成。如需了解更多Python关系图相关内容，请搜索本站往期文章或继续浏览后续文章，感谢支持！
