Python实现共现矩阵可视化与代码详解
发布时间：2026-10-15| 4人浏览过
本文详细解析Python中如何构建共现矩阵并进行可视化。通过jieba分词提取关键词，利用二维数组统计词对共同出现次数，生成对称矩阵。文章提供了完整的Python代码实现，包括矩阵构建、清洗及占比计算，帮助开发者理解词组亲密度分析原理。
Python共现矩阵实现

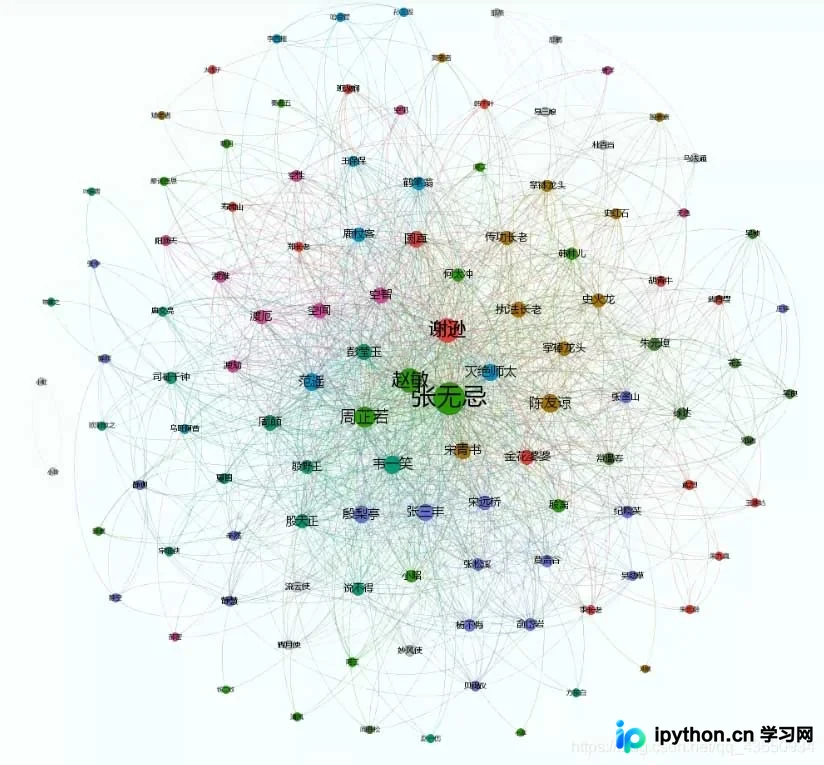

近期在探索Python词库可视化技术时，发现基于共现矩阵生成的图表效果显著，因此决定进行复现与学习。
项目背景
本实践通过爬虫程序采集各大博客网站的文章内容，使用jieba库进行分词处理以提取每篇文章的关键词，随后对这些关键词进行共现矩阵的可视化展示。
什么是共现矩阵
假设存在以下两个句子：

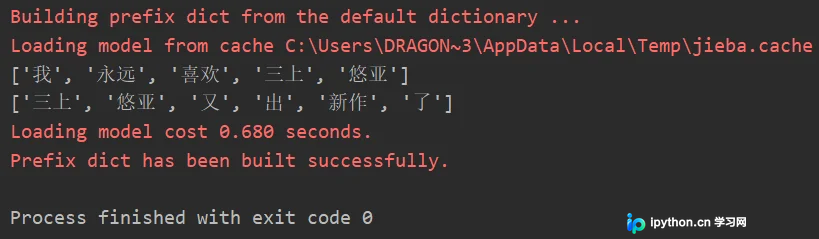

ls = ['我永远喜欢三上悠亚', '三上悠亚又出新作了']在jieba分词处理后，结果如下：
基于上述分词结果，可以构建关键词共现矩阵：
['', '我', '永远', '喜欢', '三上', '悠亚', '又', '出', '新作', '了']
['我', 0, 1, 1, 1, 1, 0, 0, 0, 0]
['永远', 1, 0, 1, 1, 1, 0, 0, 0, 0]
['喜欢' 1, 1, 0, 1, 1, 0, 0, 0, 0]
['三上', 1, 1, 1, 0, 1, 1, 1, 1, 1]
['悠亚', 1, 1, 1, 1, 0, 1, 1, 1, 1]
['又', 0, 0, 0, 1, 1, 0, 1, 1, 1]
['出', 0, 0, 0, 1, 1, 1, 0, 1, 1]
['新作', 0, 0, 0, 1, 1, 1, 1, 0, 1]
['了', 0, 0, 0, 1, 1, 1, 1, 1, 0]]具体解释为：在句子“我永远喜欢三上悠亚”中，“我”与“永远”共同出现了一次，因此在共现矩阵对应的[i][j]和[j][i]位置数值加1，其他词对依此类推。
基于上述逻辑，共现矩阵具有以下特征：
- 共现矩阵的[0][0]位置为空。
- 共现矩阵的第一行和第一列用于存放关键词。
- 矩阵对角线上的元素全为0。
- 共现矩阵本质上是一个对称矩阵。
在实际操作中，需对关键词进行清洗处理，以确保可视化结果的清晰与准确。
共现矩阵的构建思路
- 获取每篇文章关键词组成的二维数组data_array。
- 收集所有出现的关键词集合set_word。
- 建立长度为关键词数量加1的矩阵matrix。
- 将矩阵的第一行与第一列赋值为关键词。
- 设置矩阵对角线元素为0。
- 遍历formated_data，将取出的行关键词与列关键词进行组合，若共现则对应位置数值加1。
共现矩阵的代码实现
# coding:utf-8
import numpy as np
import pandas as pd
import jieba.analyse
import os
# 获取关键词
def Get_file_keywords(dir):
data_array = [] # 每篇文章关键词的二维数组
set_word = [] # 所有关键词的集合
try:
fo = open('dic_test.txt', 'w+', encoding='UTF-8')
# keywords = fo.read()
for home, dirs, files in os.walk(dir): # 遍历文件夹下的每篇文章
for filename in files:
fullname = os.path.join(home, filename)
f = open(fullname, 'r', encoding='UTF-8')
sentence = f.read()
words = " ".join(jieba.analyse.extract_tags(sentence=sentence, topK=30, withWeight=False,
allowPOS=('n'))) # TF-IDF分词
words = words.split(' ')
data_array.append(words)
for word in words:
if word not in set_word:
set_word.append(word)
set_word = list(set(set_word)) # 所有关键词的集合
return data_array, set_word
except Exception as reason:
print('出现错误：', reason)
return data_array, set_word
# 初始化矩阵
def build_matirx(set_word):
edge = len(set_word) + 1 # 建立矩阵，矩阵的高度和宽度为关键词集合的长度+1
'''matrix = np.zeros((edge, edge), dtype=str)''' # 另一种初始化方法
matrix = [['' for j in range(edge)] for i in range(edge)] # 初始化矩阵
matrix[0][1:] = np.array(set_word)
matrix = list(map(list, zip(*matrix)))
matrix[0][1:] = np.array(set_word) # 赋值矩阵的第一行与第一列
return matrix
# 计算各个关键词的共现次数
def count_matrix(matrix, formated_data):
for row in range(1, len(matrix)):
# 遍历矩阵第一行，跳过下标为0的元素
for col in range(1, len(matrix)):
# 遍历矩阵第一列，跳过下标为0的元素
# 实际上就是为了跳过matrix中下标为[0][0]的元素，因为[0][0]为空，不为关键词
if matrix[0][row] == matrix[col][0]:
# 如果取出的行关键词和取出的列关键词相同，则其对应的共现次数为0，即矩阵对角线为0
matrix[col][row] = str(0)
else:
counter = 0 # 初始化计数器
for ech in formated_data:
# 遍历格式化后的原始数据，让取出的行关键词和取出的列关键词进行组合，
# 再放到每条原始数据中查询
if matrix[0][row] in ech and matrix[col][0] in ech:
counter += 1
else:
continue
matrix[col][row] = str(counter)
return matrix
def main():
formated_data, set_word = Get_file_keywords(r'D:\untitled\test')
print(set_word)
print(formated_data)
matrix = build_matirx(set_word)
matrix = count_matrix(matrix, formated_data)
data1 = pd.DataFrame(matrix)
data1.to_csv('data.csv', index=0, columns=None, encoding='utf_8_sig')
main()
共现矩阵(共词矩阵)计算
共现矩阵(共词矩阵)
该过程统计文本中两两词组共同出现的次数，以此描述词组间的亲密度。
代码实现（此处对角线元素表示该字段在文本中出现的总次数）：
import pandas as pd
def gx_matrix(vol_li):
# 整合一下，输入是df列，输出直接是矩阵
names = locals()
all_col0 = [] # 用来后续求所有字段的集合
for row in vol_li:
all_col0 += row
for each in row: # 对每行的元素进行处理，存在该字段字典的话，再进行后续判断，否则创造该字段字典
try:
for each1 in row: # 对已存在字典，循环该行每个元素，存在则在已有次数上加一，第一次出现创建键值对“字段：1”
try:
names['dic_' + each][each1] = names['dic_' + each][each1] + 1 # 尝试，一起出现过的话，直接加1
except:
names['dic_' + each][each1] = 1 # 没有的话，第一次加1
except:
names['dic_' + each] = dict.fromkeys(row, 1) # 字段首次出现，创造字典
# 根据生成的计数字典生成矩阵
all_col = list(set(all_col0)) # 所有的字段（所有动物的集合）
all_col.sort(reverse=False) # 给定词汇列表排序排序，为了和生成空矩阵的横向列名一致
df_final0 = pd.DataFrame(columns=all_col) # 生成空矩阵
for each in all_col: # 空矩阵中每列，存在给字段字典，转为一列存入矩阵，否则先创造全为零的字典，再填充进矩阵
try:
temp = pd.DataFrame(names['dic_' + each], index=[each])
except:
names['dic_' + each] = dict.fromkeys(all_col, 0)
temp = pd.DataFrame(names['dic_' + each], index=[each])
df_final0 = pd.concat([df_final0, temp]) # 拼接
df_final = df_final0.fillna(0)
return df_final
if __name__ == '__main__':
temp1 = ['狗', '狮子', '孔雀', '猪']
temp2 = ['大象', '狮子', '老虎', '猪']
temp3 = ['大象', '北极熊', '老虎', '猪']
temp4 = ['大象', '狗', '老虎', '小鸡']
temp5 = ['狐狸', '狮子', '老虎', '猪']
temp_all = [temp2, temp1, temp3, temp4, temp5]
vol_li = pd.Series(temp_all)
df_matrix = gx_matrix(vol_li)
print(df_matrix)

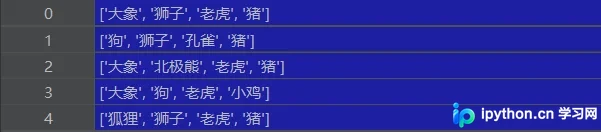

输入数据格式为Series类型。
计算每个字段与其他字段共同出现的次数字典。

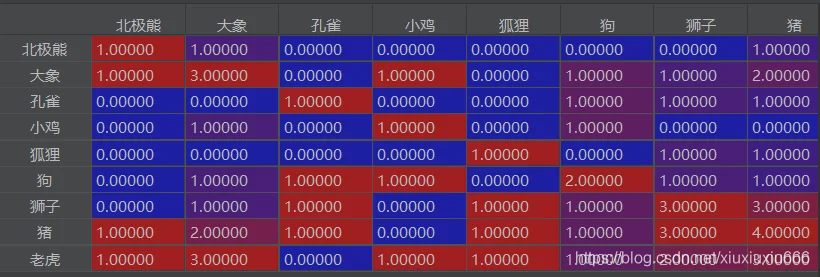

最终将结果转换为DataFrame格式。
补充说明
若以“大象”所在列的数值除以“大象”出现的总次数，比值较高的项表明两者共同出现频率高。若某列中两个元素a和b的比值均大于0.8（阈值可调整），说明a、b与“大象”三者共同出现的概率较高。
由此可推导出文本中频繁共现的词组搭配。例如第二列显示“大象”共出现3次，与“老虎”共同出现3次，与“猪”共同出现2次，从而推断“大象、老虎、猪”三者共现的概率较高。
若需将总出现次数单独列出并置于最后一列，代码调整如下：
# 计算每个字段的出现次数，并列为最后一行
df_final['all_times'] = ''
for each in df_final0.columns:
df_final['all_times'].loc[each] = df_final0.loc[each, each]
将上述代码添加至df_final = df_final0.fillna(0)之后即可。

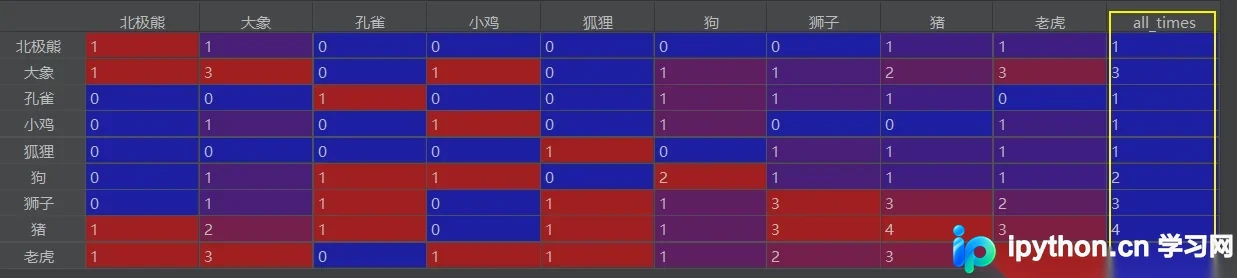

运行结果如下：
此前发布的代码中存在一处缩进错误，感谢指出问题的同学提醒，现已修正并提供正确代码。
以上为个人经验分享，旨在提供参考，欢迎大家支持本站。
