本文深入解析Python中基于OpenCV的图像形态学处理技术，详细讲解开运算、闭运算及梯度运算的原理与实现。通过结构元素对图像进行腐蚀与膨胀操作，实现去噪、轮廓提取及孔洞填充。文中提供具体代码示例与参数说明，帮助开发者掌握图像预处理核心技巧。

本文继续探讨图像形态学中的开运算、闭运算以及梯度运算。数学形态学是图像处理与模式识别领域的重要分析方法，其核心思想是利用具有特定几何形状的结构元素，对图像进行量度与提取，从而实现对图像形状的分析与识别。

一、图像开运算

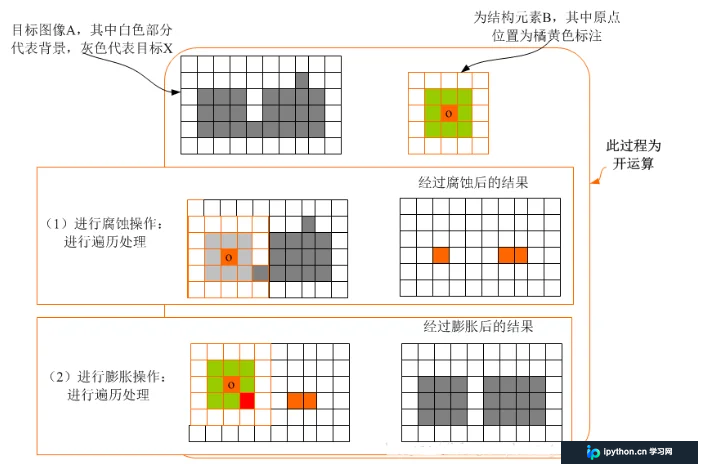

开运算能够有效平滑图像轮廓，削弱狭窄区域并去除细小的突出部分。与之相对的闭运算同样用于平滑轮廓，但其作用相反，主要融合狭窄缺口和细长弯口，填充小孔洞并修补轮廓缝隙。开运算的执行流程是先对图像进行腐蚀操作以去除噪声（尽管这会压缩图像尺寸），随后进行膨胀处理，从而在保留原始图像主体特征的同时有效去除噪声。具体原理参考图1。

若设A为原始图像，B为结构元素，则集合A经结构元素B进行开运算的结果记为A◦B，其数学定义如下：

简而言之，A被B进行开运算，即先对A进行B的腐蚀操作，再对腐蚀结果进行B的膨胀操作。在OpenCV库中，主要调用morphologyEx()函数来实现开运算，该函数属于形态学扩展函数集，其函数原型如下：

dst = cv2.morphologyEx(src, cv2.MORPH_OPEN, kernel)

src：代表输入的原始图像。
cv2.MORPH_OPEN：指定执行开运算处理。
kernel：定义卷积核，可通过numpy.ones()函数构建。

图像开运算的具体实现代码如下：

# -*- coding: utf-8 -*-
# By：Eastmount
import cv2
import numpy as np

#读取图片
src = cv2.imread('test01.png', cv2.IMREAD_UNCHANGED)

#设置卷积核
kernel = np.ones((5,5), np.uint8)

#图像开运算
result = cv2.morphologyEx(src, cv2.MORPH_OPEN, kernel)

#显示图像
cv2.imshow("src", src)
cv2.imshow("result", result)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

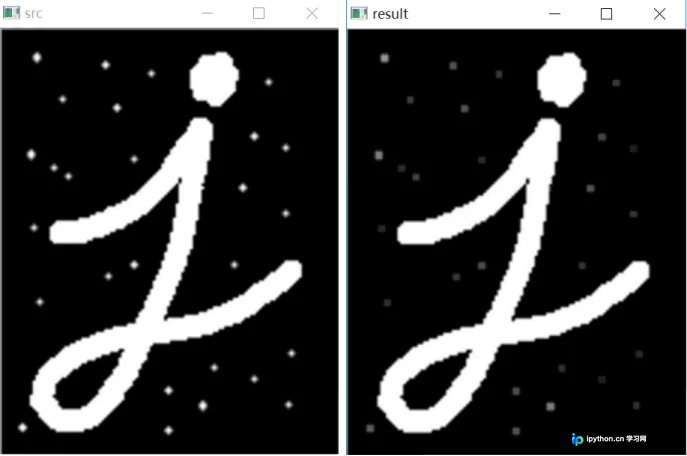

运行结果如图2所示，左侧为原始图像，右侧为处理后的图像。从图中可见，原始图像中的部分噪声点已被成功去除。

然而，处理后图像中仍残留部分噪声。若需更彻底地去除噪声，可将卷积核尺寸调整为10×10，相关代码如下：

# -*- coding: utf-8 -*-
# By：Eastmount
import cv2
import numpy as np

#读取图片
src = cv2.imread('test01.png', cv2.IMREAD_UNCHANGED)

#设置卷积核
kernel = np.ones((10,10), np.uint8)

#图像开运算
result = cv2.morphologyEx(src, cv2.MORPH_OPEN, kernel)

#显示图像
cv2.imshow("src", src)
cv2.imshow("result", result)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

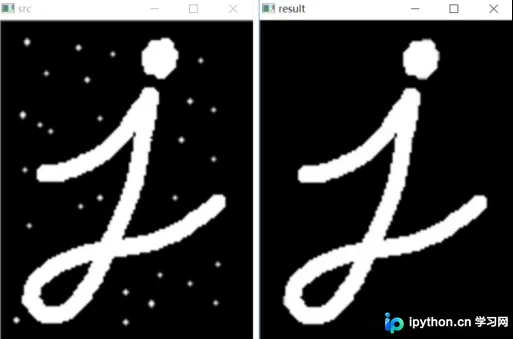

运行结果如图3所示：

二、图像闭运算

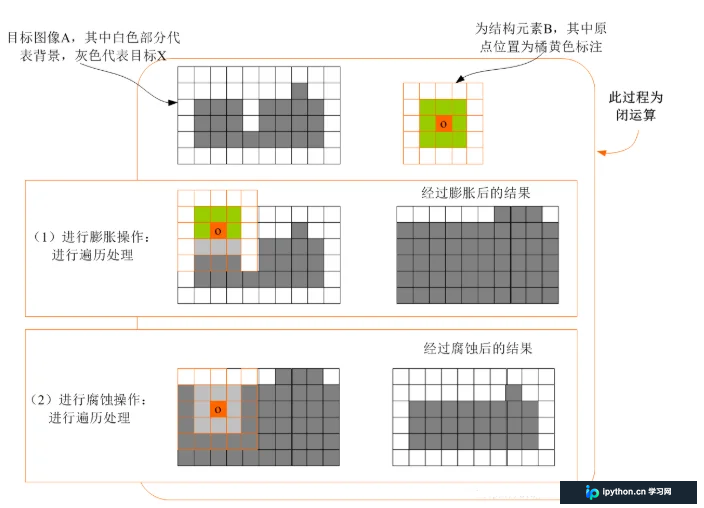

图像闭运算是先进行膨胀处理，再进行腐蚀处理的过程。这种先膨胀后腐蚀的顺序有助于过滤前景物体内部的小孔或物体表面的小黑点。其工作原理如图4所示：

设A为原始图像，B为结构元素，则集合A经结构元素B进行闭运算的结果记为A·B，其数学定义如下：

换言之，A被B进行闭运算，即先对A进行B的膨胀操作，再对膨胀结果进行B的腐蚀操作。在OpenCV中，同样使用morphologyEx()函数实现闭运算，其函数原型如下：

dst = cv2.morphologyEx(src, cv2.MORPH_CLOSE, kernel)

src：代表输入的原始图像。
cv2.MORPH_CLOSE：指定执行闭运算处理。
kernel：定义卷积核，可通过numpy.ones()函数构建。

图像闭运算的具体实现代码如下：

# -*- coding: utf-8 -*-
# By：Eastmount
import cv2
import numpy as np

#读取图片
src = cv2.imread('test02.png', cv2.IMREAD_UNCHANGED)

#设置卷积核
kernel = np.ones((10,10), np.uint8)

#图像闭运算
result = cv2.morphologyEx(src, cv2.MORPH_CLOSE, kernel)

#显示图像
cv2.imshow("src", src)
cv2.imshow("result", result)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

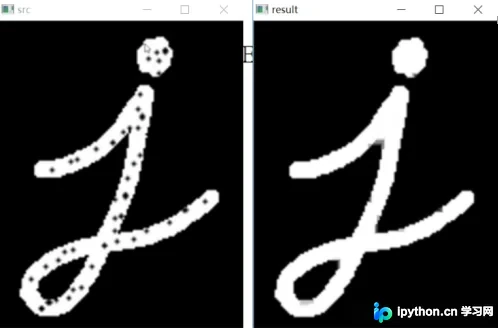

运行结果如图5所示，该方法有效地去除了图像中间的小黑点（噪声）。

三、图像梯度运算

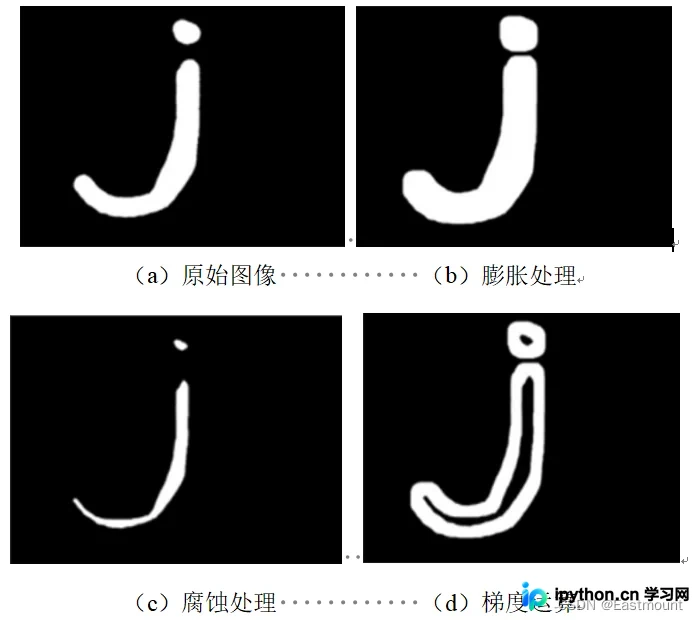

图像梯度运算通过计算图像膨胀结果与腐蚀结果之间的差值来获取图像轮廓，其原理如图6所示。其中，(a)表示原始图像，(b)为膨胀处理后的图像，(c)为腐蚀处理后的图像，(d)展示了梯度运算的最终效果。

在Python中，图像梯度运算主要通过调用morphologyEx()函数实现，参数cv2.MORPH_GRADIENT表示执行梯度处理，其函数原型如下：

dst = cv2.morphologyEx(src, cv2.MORPH_GRADIENT, kernel)

src：代表输入的原始图像。
cv2.MORPH_GRADIENT：指定执行梯度运算处理。
kernel：定义卷积核，可通过numpy.ones()函数构建。

图像梯度运算的实现代码如下：

# -*- coding: utf-8 -*-
import cv2
import numpy as np

#读取图片
src = cv2.imread('test03.png', cv2.IMREAD_UNCHANGED)

#设置卷积核
kernel = np.ones((10,10), np.uint8)

#图像梯度运算
result = cv2.morphologyEx(src, cv2.MORPH_GRADIENT, kernel)

#显示图像
cv2.imshow("src", src)
cv2.imshow("result", result)

#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

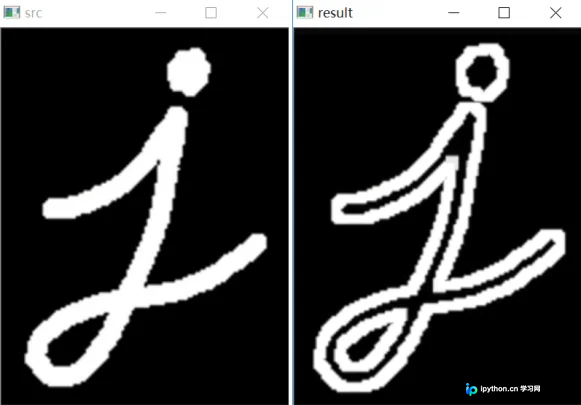

处理结果如图7所示，左侧为原始图像，右侧为梯度运算后的效果图。
