Python Matplotlib绘图图层遮挡解决方案：使用zorder参数
发布时间：2026-10-15| 5人浏览过
本文介绍在Python使用Matplotlib绘图时，如何通过设置zorder参数解决图层覆盖问题。通过示例对比调整前后的代码，展示如何调整障碍物与路面的绘制顺序，确保关键元素正确显示。
Matplotlib图层优先级问题概述
前言
在多智能车控制系统的开发过程中，绘制障碍物时遇到了图层覆盖的问题，导致障碍物被路面图层遮挡。为了解决这一显示异常，可以利用Matplotlib.pyplot库中的zorder参数来调整绘图元素的优先级。该参数接受整数值，数值越大，对应的图形元素在最终渲染时越靠上层显示。
调整前的绘图代码示例
调整前的代码实现
ax.hlines(y=30, xmin=-50, xmax=200, color='gray', linewidth=50)
ax.hlines(y=0, xmin=-50, xmax=200, color='gray', linewidth=50)
ax.hlines(y=-30, xmin=-50, xmax=200, color='gray', linewidth=50)
obstacle = plt.Circle((120.0, -5.0), 5.0, color='red', fill=True, linewidth=1)
obstacle1 = plt.Circle((60.0, 27.0), 5.0, color='red', fill=True, linewidth=1)
obstacle2 = plt.Circle((60.0, -29.0), 5.0, color='red', fill=True, linewidth=1)
使用zorder解决遮挡问题

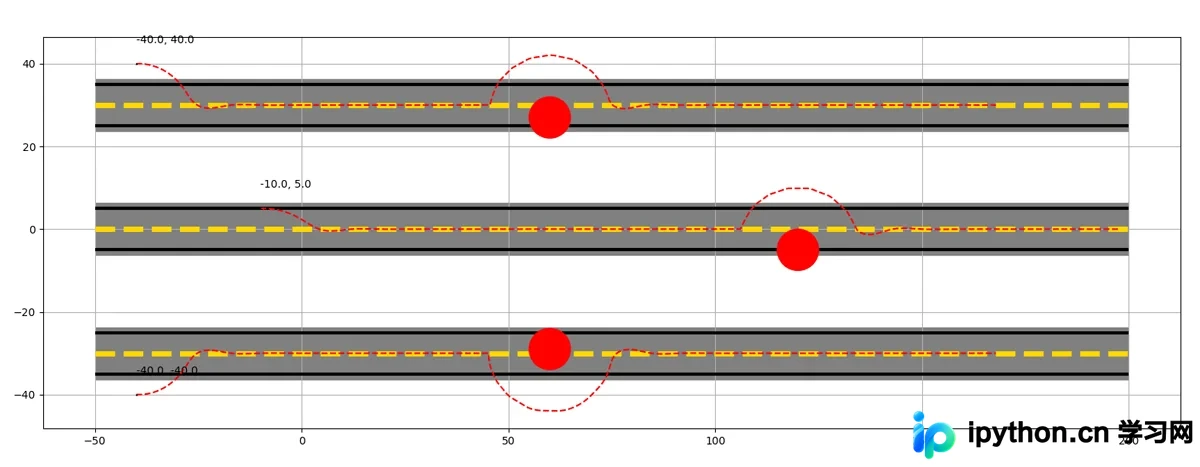

调整后的代码实现
ax.hlines(y=30, xmin=-50, xmax=200, color='gray', linewidth=50, zorder=1)
ax.hlines(y=0, xmin=-50, xmax=200, color='gray', linewidth=50, zorder=1)
ax.hlines(y=-30, xmin=-50, xmax=200, color='gray', linewidth=50, zorder=1)
obstacle = plt.Circle((120.0, -5.0), 5.0, color='red', fill=True, linewidth=1, zorder=2)
obstacle1 = plt.Circle((60.0, 27.0), 5.0, color='red', fill=True, linewidth=1, zorder=2)
obstacle2 = plt.Circle((60.0, -29.0), 5.0, color='red', fill=True, linewidth=1, zorder=2)
本文介绍了利用zorder参数解决Python Matplotlib绘图图层优先级问题的方法。通过调整绘图顺序，可以有效避免元素被错误遮挡。如需了解更多相关技术细节，建议查阅本站过往文章或继续浏览后续内容，感谢支持。
