Python实现RGB与YCbCr颜色空间转换详解
本文详细解析了Python中RGB到YCbCr颜色空间的转换原理与代码实现。通过ITUT BT-601标准矩阵进行像素级计算，并展示了逆变换过程。同时，对比了自定义实现与OpenCV标准库在YCrCb格式下的转换差异，帮助开发者深入理解颜色空间变换机制。
前言：
人类对颜色的感知与理解是一个复杂的课题，本文不涉及生物学或心理学层面的分析，而是聚焦于“数值大小如何影响颜色表现”。文章主要阐述RGB与YCbCr两种颜色空间的基本概念及其相互转换关系。
1、灰度值与亮度的关系
人类能够从灰度图像中提取理解场景所需的大部分信息，因此观看黑白电视并不会严重影响对视频内容的理解。图像的亮度与像素值成正比，若需提升图像亮度（例如从黑色渐变至白色），可通过增加单通道灰度图像的像素值来实现。保存灰度图像时，每个像素通常占用8个bit，像素值范围在0到255之间。

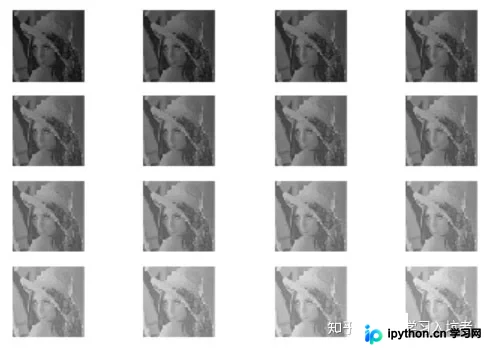

以下示例展示了随着灰度图像像素值增加，亮度发生变化的过程，假设图像初始像素值为0：
上图显示了Lena图像在像素值增加过程中肤色的变化。代码实现较为简单，主要步骤为读取图片，然后不断对图像每个像素值增加偏移量：
import numpy as np
import matplotlib.pyplot as plt
import imageio
image = imageio.imread("lena.jpg")
# 设置每次循环像素的增加量
shift = 6*np.ones(shape=(64, 64))
plt.figure()
for i in range(1, 17):
plt.subplot(4, 4, i)
plt.imshow(image/255, cmap="gray", vmin=0, vmax=1)
plt.axis("off")
image = image + shift2、RGB颜色空间与颜色控制
RGB模型在硬件设备中应用广泛，通过R（红色）、G（绿色）、B（蓝色）三者的叠加可以混合出更多颜色。RGB颜色空间与后续介绍的YCbCr及HSV颜色空间之间存在线性变换关系，因此只要拥有RGB图像，即可推导出其他颜色空间的图像。

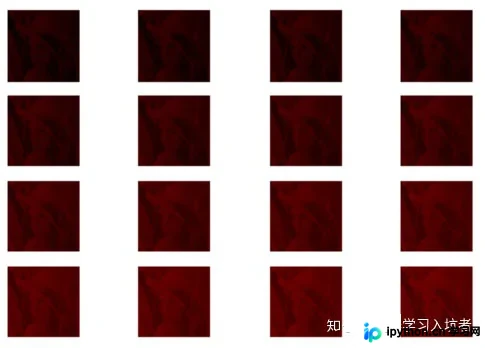

在一幅图像中，R、G、B分别作为三个通道。如果其中两个通道的值为0，图像的颜色将由非零的那个通道主导。
例如：
实现上述效果需要三个步骤：
- （1）创建一幅3通道的空图像
- （2）给3通道空图像的R通道添加一幅单通道图像
- （3）给3通道图像的R通道像素值不断增加偏移量
# 1：创建一幅3通道的空图像
= np.zeros(shape=(64, 64, 3))
r = imageio.imread("lena.jpg")/2
# 2：给3通道空图像的R通道添加一幅单通道图像
image[:, :, 0] = image[:, :, 0] + r
shift = 4*np.ones(shape=(64, 64))
plt.figure()
for i in range(1, 17):
plt.subplot(4, 4, i)
plt.imshow(image/255, vmin=0, vmax=1)
plt.axis("off")
# （3）给3通道图像的R通道像素值不断增加偏移量
image[:, :, 0] = image[:, :, 0] + shift然而，由于最终图像呈现的颜色是R、G、B三者的叠加，而现实中的颜色并非单一通道所能决定，因此很难直接控制最终图像的颜色表现，这就需要我们引入其他颜色空间。
3、YCbCr颜色空间及与RGB的变换关系
YCbCr颜色空间中，Y代表亮度通道，Cb代表蓝色分量，Cr代表红色分量。该空间在电视系统中应用广泛，例如早期的黑白电视机使用彩色电视信号线时，可以单独使用亮度值；这种功能RGB颜色空间无法实现，因为我们不能仅使用RGB中的某个通道作为亮度信号。
由于YCbCr与YUV颜色空间非常相似，二者常被误认为存在从属或等价关系。根据维基百科的说法：YUV是模拟信号，而YCbCr是数字信号。
YCbCr与RGB之间存在线性变换关系，本文介绍的变换矩阵源自ITUT BT-601标准，规定的变换矩阵Trans形式如下：
实现rgb2ycbcr()函数仅需两个步骤：（1）创建变换矩阵Trans；（2）遍历图像每个像素点，并对三个通道分别进行矩阵计算。
以下代码展示了如何实现从RGB空间到YCbCr的变换：
def rgb2ycbcr(rgb_image):
"""convert rgb into ycbcr"""
if len(rgb_image.shape)!=3 or rgb_image.shape[2]!=3:
raise ValueError("input image is not a rgb image")
rgb_image = rgb_image.astype(np.float32)
# 1：创建变换矩阵，和偏移量
transform_matrix = np.array([[0.257, 0.564, 0.098],
[-0.148, -0.291, 0.439],
[0.439, -0.368, -0.071]])
shift_matrix = np.array([16, 128, 128])
ycbcr_image = np.zeros(shape=rgb_image.shape)
w, h, _ = rgb_image.shape
# 2：遍历每个像素点的三个通道进行变换
for i in range(w):
for j in range(h):
ycbcr_image[i, j, :] = np.dot(transform_matrix, rgb_image[i, j, :]) + shift_matrix
return ycbcr_image若需进行逆变换，只需根据矩阵求逆法则操作即可。需要注意的是：在逆变换时，偏移矩阵也需要左乘变换矩阵Trans的逆！逆变换只需将rgb2ycbcr中的transform_matrix求逆即可，再次强调：shift_matrix也需要乘以transform_matrix的逆，而不是直接减去shift_matrix！
def ycbcr2rgb(ycbcr_image):
"""convert ycbcr into rgb"""
if len(ycbcr_image.shape)!=3 or ycbcr_image.shape[2]!=3:
raise ValueError("input image is not a rgb image")
ycbcr_image = ycbcr_image.astype(np.float32)
transform_matrix = np.array([[0.257, 0.564, 0.098],
[-0.148, -0.291, 0.439],
[0.439, -0.368, -0.071]])
transform_matrix_inv = np.linalg.inv(transform_matrix)
shift_matrix = np.array([16, 128, 128])
rgb_image = np.zeros(shape=ycbcr_image.shape)
w, h, _ = ycbcr_image.shape
for i in range(w):
for j in range(h):
rgb_image[i, j, :] = np.dot(transform_matrix_inv, ycbcr_image[i, j, :]) - np.dot(transform_matrix_inv, shift_matrix)
return rgb_image.astype(np.uint8)所需的包以及绘图代码如下，绘图使用了上述定义的两个函数。首先将RGB转为YCbCr，再从YCbCr转回RGB：
import numpy as np
import imageio
import matplotlib.pyplot as plt
rgb_image = imageio.imread("lena.jpg")
ycbcr_image = rgb2ycbcr(rgb_image)
cycle_image = ycbcr2rgb(ycbcr_image)
images = [rgb_image, ycbcr_image, cycle_image]
titles = ["orignal", "ycbcr", "cycle"]
for i in range(1, len(images)+1):
plt.subplot(1, 3, i)
plt.title(titles[i-1])

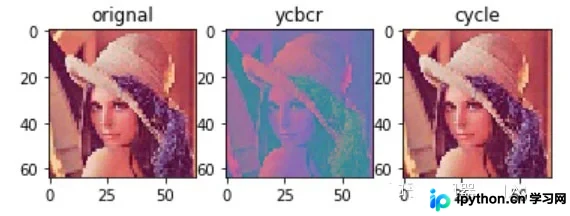

plt.imshow(images[i-1]/255)下图中，左边是原始的RGB图像，中间是转换得到的YCbCr空间图像，右边是再次转回RGB空间的图像：
最后，对比了OpenCV提供的标准库转换效果：
import cv2
rgb_image = imageio.imread("lena.jpg")
ycrcb_image = cv2.cvtColor(rgb_image, cv2.COLOR_RGB2YCR_CB)
cycle_image = cv2.cvtColor(ycbcr_image, cv2.COLOR_YCR_CB2RGB)
images = [rgb_image, ycrcb_image, cycle_image]
titles = ["orignal", "ycrcb", "cycle"]
for i in range(1, len(images)+1):
plt.subplot(1, 3, i)
plt.title(titles[i-1])

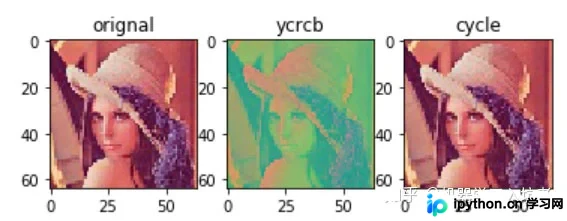

plt.imshow(images[i-1]/255)OpenCV得到的结果如下：
原始RGB效果与重构（cycle）效果非常接近，而中间结果不一致是因为OpenCV采用的是“YCrCb”格式，而非“YCbCr”。
