使用matplotlib绘制3D小红花模型

陆遥

发布时间：2026-10-15| 4人浏览过

原创

本文介绍如何利用Python的matplotlib库绘制3D小红花模型。通过调整参数控制花瓣形态，分别展示含苞待放与盛开两种状态。文章提供完整代码及配色方案参考，帮助开发者掌握3D网格绘制技巧。

前言：

在GitHub上发现一段有趣的代码，虽然情人节已过两天，但仍希望与大家分享这份浪漫^_^

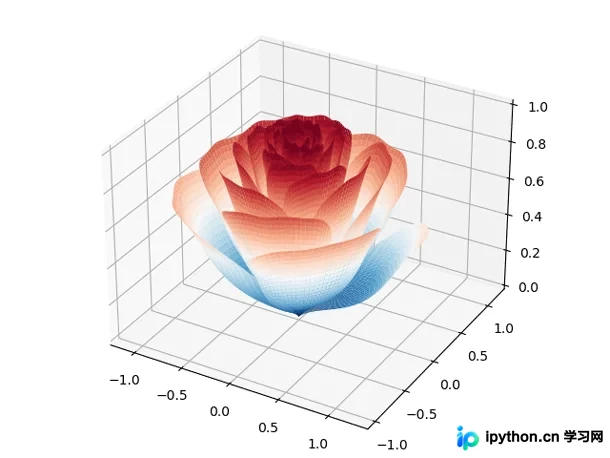

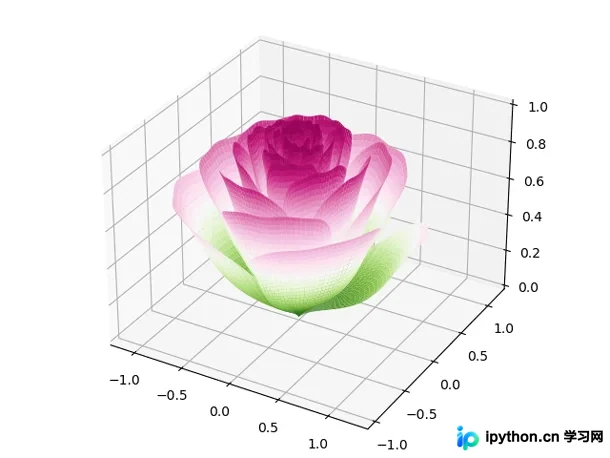

1. 含苞待放

绘制3D模型需要构建网格点，关于网格点的作用，在基于python,Matplotlib绘制函数的等高线与三维图像的博文中已经介绍，这里不再赘述。

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure()
ax = Axes3D(fig)

x = np.linspace(0, 1, num=30)
t = np.linspace(0, 1, num=1200) * 20 * np.pi + 4 * np.pi
x, t = np.meshgrid(x, t)

p = 0.5 * np.pi * np.exp(-t / (8 * np.pi))
change = np.sin(15 * t) / 150
u = 1 - (1 - np.mod(3.3 * t, 2 * np.pi) / np.pi)**4 / 2 + change
y = 2 * (x**2 - x)**2 * np.sin(p)
r = u * (x * np.sin(p) + y * np.cos(p)) * 1.5
h = u * (x * np.cos(p) - y * np.sin(p))

# PiYG_r
# RdBu_r
surf = ax.plot_surface(r * np.cos(t), r * np.sin(t), h,
                       rstride=1, cstride=1, cmap=plt.cm.RdPu_r)
plt.savefig('img/img1.png')
plt.show()

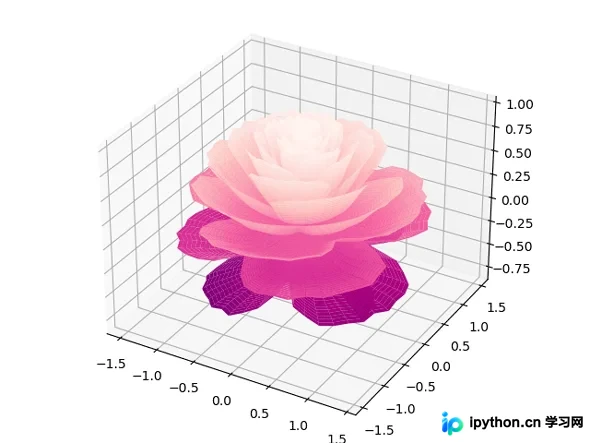

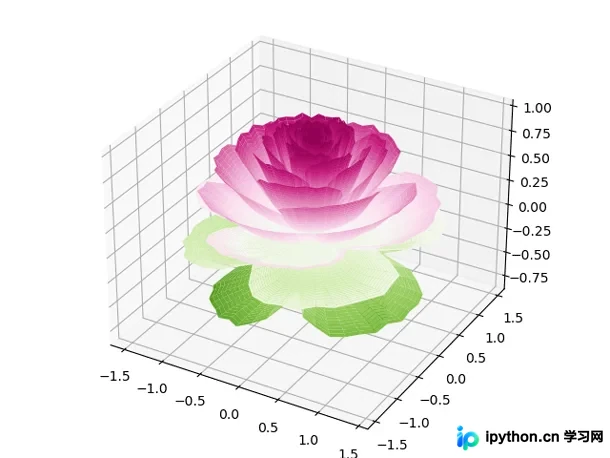

2. 灼灼其华

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure()
ax = Axes3D(fig)
# plt.axis('off')

x = np.linspace(0, 1, num=30)
t = np.linspace(0, 1, num=1200) * 50 * np.pi - 4 * np.pi
x, t = np.meshgrid(x, t)

p = 0.5 * np.pi * np.exp(-t / (8 * np.pi))
change = np.sin(20 * t) / 50
u = 1 - (1 - np.mod(3.3 * t, 2 * np.pi) / np.pi)**4 / 2 + change
y = 2 * (x**2 - x)**2 * np.sin(p)
r = u * (x * np.sin(p) + y * np.cos(p)) * 1.5
h = u * (x * np.cos(p) - y * np.sin(p))

ax = ax.plot_surface(r * np.cos(t), r * np.sin(t), h,
                     rstride=1, cstride=1, cmap=plt.cm.RdPu_r)

plt.savefig('img/img2.png')
plt.show()
