本文介绍如何使用Python Matplotlib库对图表坐标轴进行精细化控制。内容涵盖设置坐标轴标签的字体大小与颜色、调整纵轴显示范围、自定义横轴刻度标签（如数学符号）、将坐标轴移动至图表中心以及设置刻度标签倾斜角度。通过具体代码示例，帮助开发者掌握Matplotlib中plt和ax对象对坐标轴的常用操作技巧。

环境准备与数据生成

首先需要导入必要的Python库，以便后续进行数据分析和绘图操作。

import numpy as np import pandas as pd import matplotlib.pyplot as plt

接下来准备示例数据，用于演示后续的绘图效果。

x = np.linspace(-np.pi*2, np.pi*2) y1 = np.sin(x) y2 = np.power(x, 2) * 0.05 # 指数运算 df = pd.DataFrame({'a': y1, 'b': y2}, index=x)

默认图形绘制

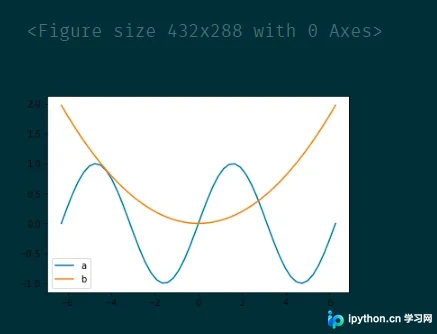

在默认配置下，直接绘制图形并显示。

fig = plt.figure() df.plot() plt.show()

坐标轴标签样式设置

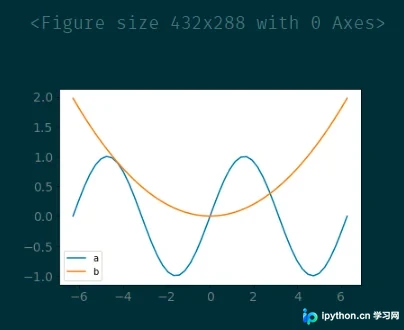

若需调整坐标轴标签的视觉样式，可分别设置纵轴和横轴刻度的字体大小及颜色。

fig = plt.figure() df.plot() plt.yticks(size=14, color='grey') plt.xticks(size=14, color='grey') plt.show()

坐标轴范围与刻度定制

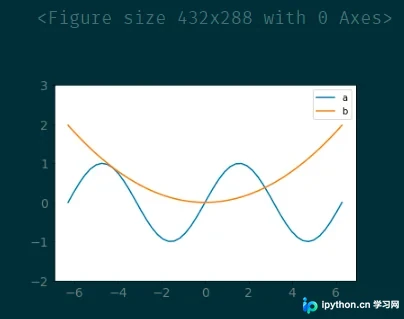

通过设置纵轴范围，可以限制Y轴的显示区间，从而聚焦特定数据区域。


fig = plt.figure()
df.plot()
plt.ylim(-2, 3)
plt.yticks(size=14, color='grey')
plt.xticks(size=14, color='grey')
plt.show()

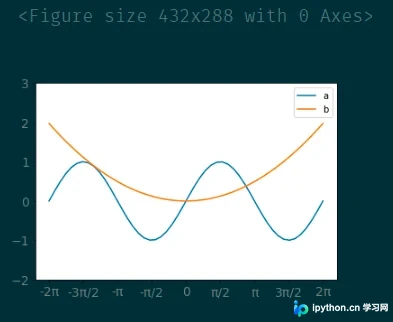

通过自定义横轴刻度值及其对应的标签文本，可以替换默认的数值显示，例如使用数学符号表示角度。


xticks = [-2*np.pi, -3*np.pi/2, -np.pi, -np.pi/2, 0, np.pi/2, np.pi, 3*np.pi/2, 2*np.pi]
xticklabes = ['-2π', '-3π/2', '-π', '-π/2', 0, 'π/2', 'π', '3π/2', '2π' ]
fig = plt.figure()
df.plot()
plt.ylim(-2, 3)
plt.yticks(size=14, color='grey')
plt.xticks(xticks, xticklabes, size=14, color='grey')
plt.show()

坐标轴位置调整

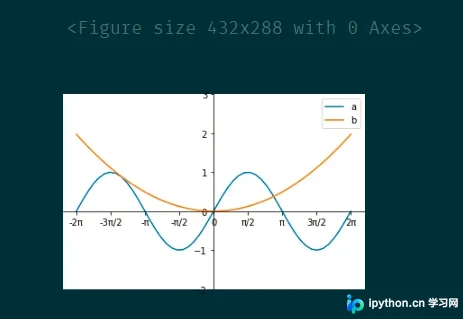

将坐标轴移动到图表中心，通常通过隐藏右侧和上侧边框，并将左侧和下侧边框定位到数据零点来实现。


xticks = [-2*np.pi, -3*np.pi/2, -np.pi, -np.pi/2, 0, np.pi/2, np.pi, 3*np.pi/2, 2*np.pi]
xticklabes = ['-2π', '-3π/2', '-π', '-π/2', 0, 'π/2', 'π', '3π/2', '2π' ]
fig = plt.figure()


df.plot()
ax = plt.gca()
plt.ylim(-2, 3)
plt.yticks(size=14, color='grey')
plt.xticks(xticks, xticklabes, size=14, color='grey')


ax.spines['right'].set_color('none')
ax.spines['top'].set_color('none')
ax.spines['left'].set_position(('data', 0))
ax.spines['bottom'].set_position(('data', 0))

plt.show()

刻度标签倾斜显示

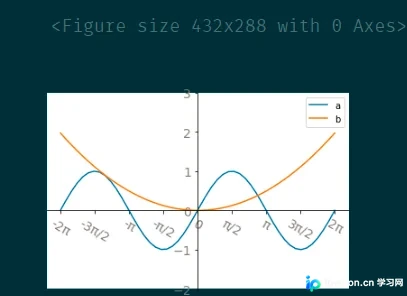

设置横轴刻度标签的倾斜角度，有助于在标签较长时避免重叠，提高可读性。


xticks = [-2*np.pi, -3*np.pi/2, -np.pi, -np.pi/2, 0, np.pi/2, np.pi, 3*np.pi/2, 2*np.pi]
xticklabes = ['-2π', '-3π/2', '-π', '-π/2', 0, 'π/2', 'π', '3π/2', '2π' ]
fig = plt.figure()

df.plot()
ax = plt.gca()

ax.spines['right'].set_color('none')
ax.spines['top'].set_color('none')
ax.spines['left'].set_position(('data', 0))
ax.spines['bottom'].set_position(('data', 0))

plt.ylim(-2, 3)
plt.yticks(size=14, color='grey')
plt.xticks(xticks, xticklabes, rotation=-30, size=14, color='grey')

plt.show()
