Python matplotlib动态刷新指定曲线完整示例

江岸

发布时间：2026-10-13| 4人浏览过

原创

本文介绍如何使用Python的matplotlib库实现指定曲线的动态刷新。通过不断清空绘图内容并重新绘制新数据，实现数据的实时动态显示。文章提供了完整的代码示例和详细步骤说明，帮助开发者掌握动态数据可视化的核心技巧。

matplotlib动态刷新曲线示例

直接查看代码示例：


from matplotlib import pyplot as plt
import numpy as np

x = np.linspace(1, 100, 20)
y = x *2 +3
fig = plt.figure()
ax = fig.add_subplot(1,1,1)
ax.scatter(x, y)
plt.ion()
for i in range(10):
 y = x*i*0.1 + i
 try:
  ax.lines.remove(lines[0])
 except Exception:
  pass
 lines = ax.plot(x ,y)
 plt.pause(0.1)

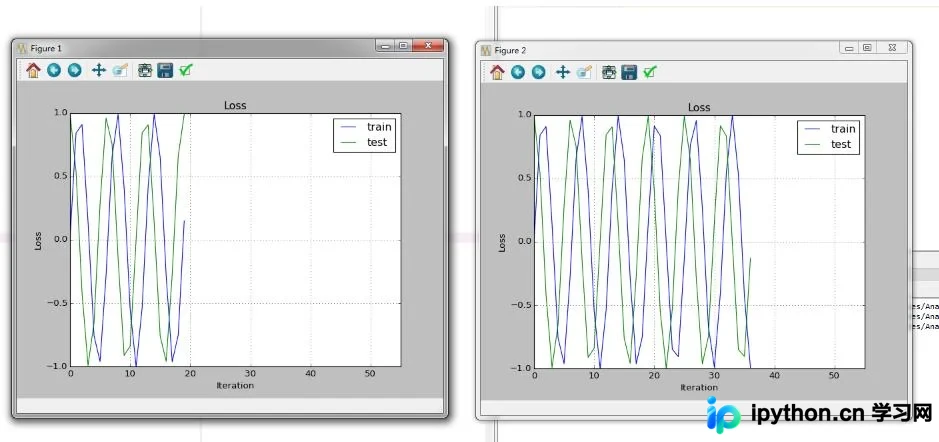

动态显示不断增长的数据

补充知识：使用Python的matplotlib库动态显示不断增长的数据


"""
Created on Mon Dec 07 16:34:10 2015

@author: SuperWang
"""

import matplotlib.pyplot as plt
import numpy as np

fig,ax=plt.subplots()
fig2,ax2=plt.subplots()


y1=[]
y2=[]

for i in range(50):
 y1.append(np.sin(i))
 y2.append(np.cos(i))
 ax.cla()
 ax.set_title("Loss")
 ax.set_xlabel("Iteration")
 ax.set_ylabel("Loss")
 ax.set_xlim(0,55)
 ax.set_ylim(-1,1)
 ax.grid()
 ax.plot(y1,label='train')
 ax.plot(y2,label='test')
 ax.legend(loc='best')

 ax2.cla()
 ax2.set_title("Loss")
 ax2.set_xlabel("Iteration")
 ax2.set_ylabel("Loss")
 ax2.set_xlim(0,55)
 ax2.set_ylim(-1,1)
 ax2.grid()
 ax2.plot(y1,label='train')
 ax2.plot(y2,label='test')
 ax2.legend(loc='best')
 plt.pause(1)

动态刷新原理与实现步骤

需要解决的问题如标题所示，原理很简单，就是当数据增长时，不断清空以前的绘画内容，然后把现有的数据重新画出来（数据是胡乱生成的）。

具体过程如下：

fig,ax=plt.subplots() 产生一个figure对象和一个axis对象。figure相当于一个窗口，而axis相当于一个画布。此句也可以用两句生成，即fig=plt.figure(num)，括号中的参数是figure的ID，如果只需创建一个figure对象，那么可以省略。然后ax=fig.subplot(1,1,1)，subplot()的具体用法可以去google或百度一下。ax.cla()就是在新数据到来时，先把之前的绘制的内容清空，接下来，ax.set_title(“Loss”)，ax.set_xlabel(“Iteration”)，ax.set_ylabel(“Loss”)都很简单，见名知意。ax.set_xlim(0,55)，ax.set_ylim(-1,1)分别用来设置x轴和y轴的两个端点。ax.grid()给画布加上网格。ax.plot(y1,label='train')，ax.plot(y2,label='test')这两句是实际的绘制命令，其中，参数label是为以后生成图例用的。ax2.legend(loc='best')用来生成图例，loc参数代表图例位置location，而value：‘best'是其中的一种选择，除此之外，还有左上角等其他选项。最后，plt.pause(1)是为了显示上更直观，故意每绘制一次，暂停1秒，注意，这里的单位是秒。如果是实际的应用，而数据生成的过程又比较慢，此句完全可以省略。
