Python Matplotlib解决坐标轴标签重叠的三种方法
发布时间：2026-10-13| 2人浏览过
本文介绍在Python Matplotlib绘制箱线图和子图时，解决坐标轴标签重叠的三种实用方法。包括通过添加换行符实现多行显示、设置rotation参数使标签倾斜，以及使用plt.tight_layout()自动调整布局。适用于长标签导致的视觉混乱问题，帮助提升图表可读性。
Matplotlib坐标轴标签重叠问题概述

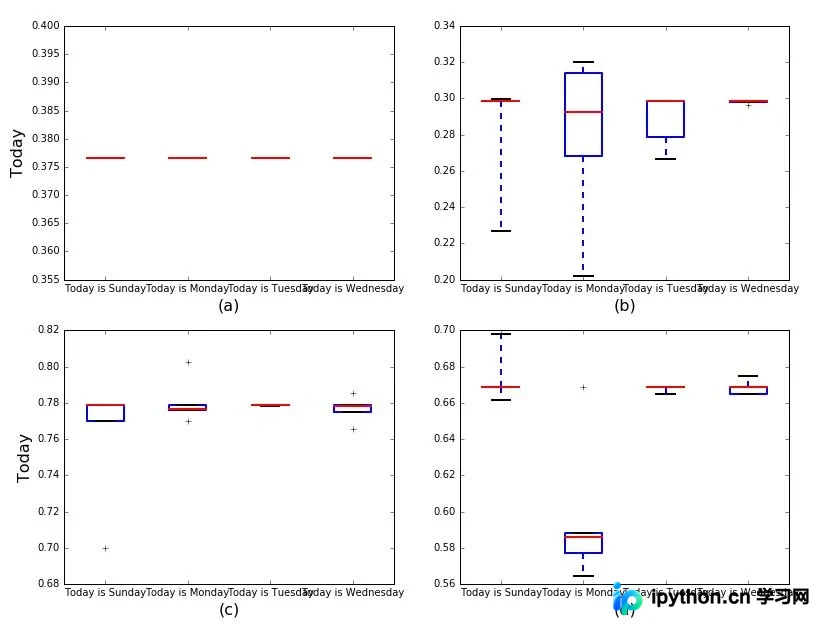

在使用Matplotlib进行绘图时，经常遇到坐标轴标签过长导致重叠的问题。本文通过实际测试有效的几种解决方案进行展示，旨在帮助遇到类似问题的开发者。如图1所示，原始图表中出现了明显的标签重叠现象。
具体实现代码如下：
data1=[[0.3765,0.3765,0.3765,0.3765,0.3765],[0.3765,0.3765,0.3765,0.3765,0.3765],[0.3765,0.3765,0.3765,0.3765,0.3765],[0.3765,0.3765,0.3765,0.3765,0.3765]]
data2=[[0.2985,0.2268,0.2985,0.2996,0.2985],[0.2022,0.3203,0.3141,0.2926,0.2681],[0.2985,0.2668,0.2786,0.2985,0.2985],[0.2985,0.2985,0.2984,0.2978,0.2966]]
data3=[[0.7789,0.7698,0.6999,0.7789,0.7789],[0.7788,0.7758,0.7768,0.7698,0.8023],[0.7789,0.7781,0.7789,0.7789,0.7789],[0.7789,0.7782,0.7752,0.7852,0.7654]]
data4=[[0.6688,0.6688,0.6688,0.6981,0.6618],[0.6688,0.5644,0.5769,0.5858,0.5882],[0.6688,0.6688,0.6688,0.6688,0.6646],[0.6688,0.6646,0.6646,0.6688,0.6746]] #date1-date4均为我用到的数据，数据的形式等可自行更换。
##将4个图画在一张图上
fig=plt.figure(figsize=(13,11))
ax1=fig.add_subplot(2, 2, 1)##左右布局
ax2=fig.add_subplot(2, 2, 2)
ax3=fig.add_subplot(2, 2, 3)##上下布局
ax4=fig.add_subplot(2, 2, 4)
plt.sca(ax1)
labels=['Today is Sunday','Today is Monday','Today is Tuesday','Today is Wednesday']#标签
plt.boxplot(data1,labels=labels,boxprops={'linewidth':'2'},capprops={'linewidth':'2'},whiskerprops={'linewidth':'2'},medianprops={'linewidth':'2'}) #linewidth设置线条的粗细；boxprops、capprops、whiskerprops、medianprops表示盒图中各个线条的类型
plt.ylabel('Today',fontsize=16)
plt.xlabel('(a)',fontsize=16)
plt.sca(ax2)
labels=['Today is Sunday','Today is Monday','Today is Tuesday','Today is Wednesday']
plt.boxplot(data2,labels=labels,boxprops={'linewidth':'2'},capprops={'linewidth':'2'},whiskerprops={'linewidth':'2'},medianprops={'linewidth':'2'})
plt.xlabel('(b)',fontsize=16)
plt.sca(ax3)
labels=['Today is Sunday','Today is Monday','Today is Tuesday','Today is Wednesday']
plt.boxplot(data3,labels=labels,boxprops={'linewidth':'2'},capprops={'linewidth':'2'},whiskerprops={'linewidth':'2'},medianprops={'linewidth':'2'})
plt.ylabel('Today',fontsize=16)
plt.xlabel('(c)',fontsize=16)
plt.sca(ax4)
labels=['Today is Sunday','Today is Monday','Today is Tuesday','Today is Wednesday']
plt.boxplot(data4,labels=labels,boxprops={'linewidth':'2'},capprops={'linewidth':'2'},whiskerprops={'linewidth':'2'},medianprops={'linewidth':'2'})
plt.xlabel('(d)',fontsize=16)
plt.show()
方法一：标签多行显示

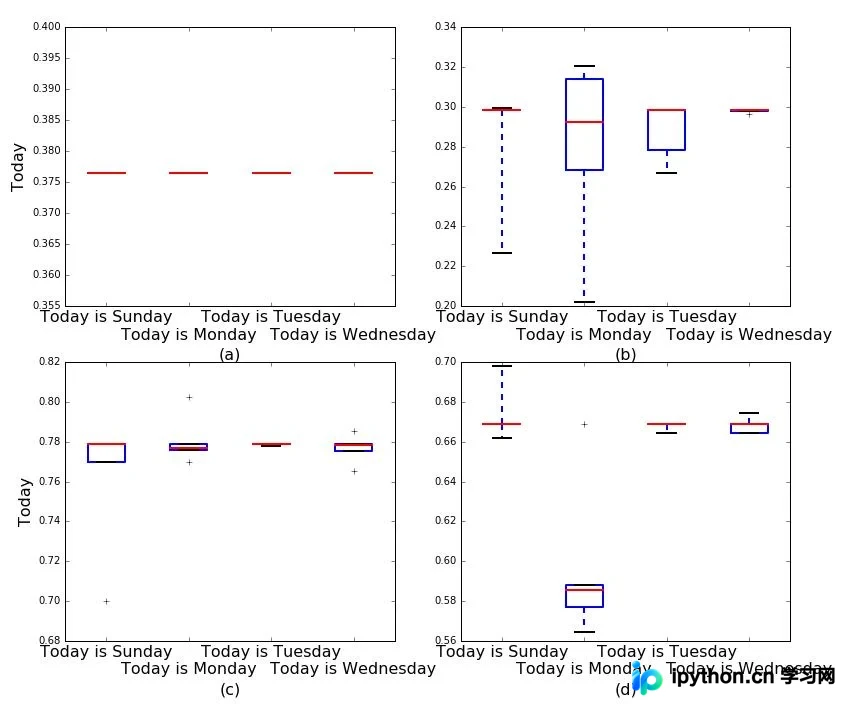

第一种解决方法：将轴标签分为多行显示，效果如图2所示。
只需在原有的子图绘制代码中，对需要换行的标签进行处理，添加如下代码片段：
ax1.set_xticklabels(['Today is Sunday','\n'+'Today is Monday','Today is Tuesday','\n'+'Today is Wednesday'],fontsize=16) 字符串中的'\n'表示换行符。若希望某个标签换行显示，只需在该标签前添加此符号即可。支持多行显示，每增加一个'\n'即增加一行，例如'\n\n'表示换两行。同时，可通过fontsize参数调整标签字体大小。
方法二：标签倾斜显示

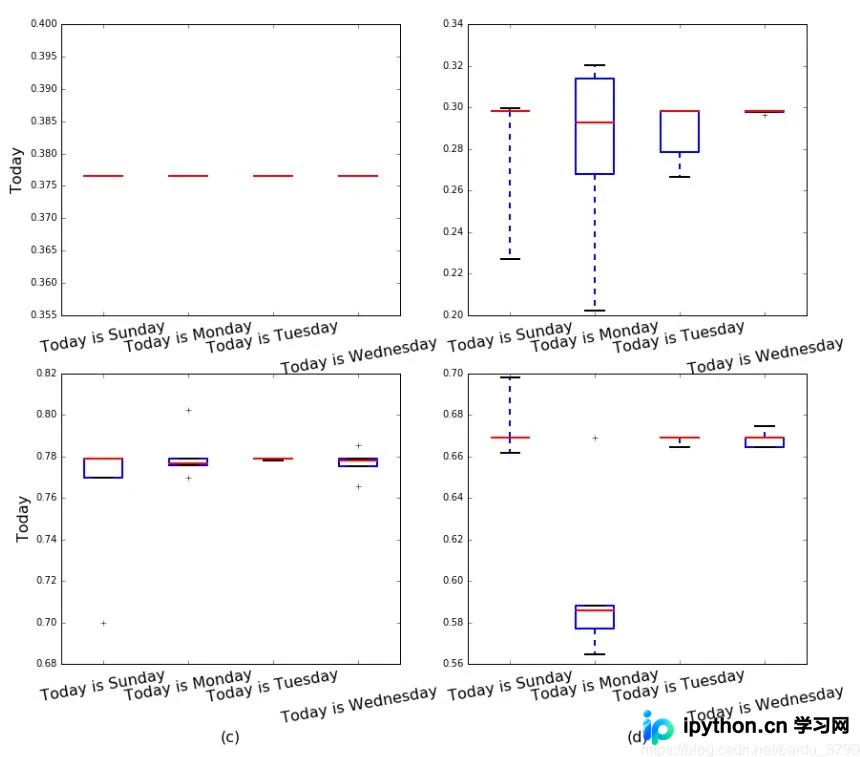

第二种解决方法：使轴标签倾斜显示。
同样，在原有代码基础上增加一行设置即可实现：
ax1.set_xticklabels(['Today is Sunday','Today is Monday','Today is Tuesday','Today is Wednesday'],fontsize=16,rotation=10)
rotation参数用于指定倾斜角度，例如设置为10表示倾斜10度，该值可根据需要自由调整。此方法也可与上述换行显示结合使用，以达到最佳视觉效果。
方法三：自动布局调整
第三种解决方法：利用Matplotlib内置的自动调整功能。

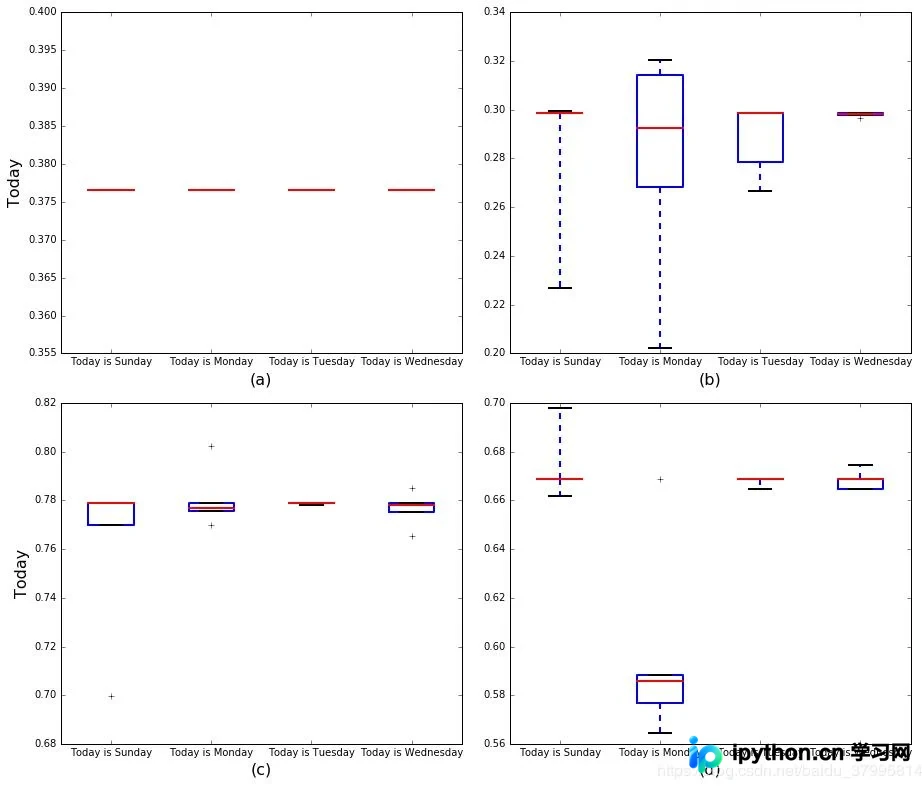

只需在绘图部分的末尾添加Matplotlib的自动调整语句，图表标签大小及布局将自动优化，如图3所示：
plt.tight_layout()
以上介绍了Python Matplotlib在绘制箱线图和子图时解决坐标轴标签重叠的三种方法，希望对大家有所帮助。如需更多技术支持，请持续关注本站更新。
