基于OpenCV与Python的车牌定位及字符分割实战
发布时间：2026-10-13| 4人浏览过
本文详解利用Python和OpenCV库进行车牌区域识别与字符分割的技术流程。内容涵盖从车辆图像获取、车牌定位（含二值化、边缘检测、形态学处理）到字符分割的具体步骤，并通过Sobel算子、高斯滤波等算法实现精准定位与分割，附带完整代码示例与运行效果分析。
本文主要介绍如何使用Python语言结合OpenCV库（cv2）来实现车牌区域的识别以及字符的分割。在开始具体实施之前，关于Python环境中OpenCV的安装与配置过程此处不再赘述，读者可根据自身需求自行完成环境搭建。
车牌号的检测流程大致可以划分为以下四个主要阶段：
第一阶段为车辆图像的获取。
第二阶段为车牌的定位。
第三阶段为车牌字符的分割。
第四阶段为车牌字符的识别。
以下是各环节的具体介绍。
在车牌定位环节，主要涉及将图片进行黑白二值化处理，随后执行Canny边缘检测。接着，通过多次进行开运算与闭运算以消除小块区域并保留大块区域，最后利用cv2.rectangle函数选取矩形框，从而确定车牌的具体位置。
在进行车牌字符分割前，需先处理图像，仅保留车牌部分，其余部分均填充为黑色背景。此处采用cv2.grabCut方法，该方法可将图像有效分割为前景与背景两部分。分割完成后，再次进行黑白二值化处理，即可执行字符分割。鉴于图像中仅包含黑色和白色像素，我们需要依据白色像素和黑色像素的分布来区分字符。具体而言，通过逐行逐列判断黑白像素值的位置，即可定位出各个字符。
具体实施步骤如下：
1. 灰度转换：将彩色图片转换为灰度图像，通常采用R=G=B=像素平均值的方式计算。
2. 高斯平滑和中值滤波：此步骤旨在去除图像噪声。
3. Sobel算子：用于提取图像的边缘轮廓，计算X方向和Y方向梯度值的平方和并开根号。
4. 二值化处理：将图像转换为仅含黑白两色的图像，通常设定像素值大于127的设为255，小于127的设为0。
5. 膨胀和细化：通过放大图像轮廓，将其转换为一个个独立的区域，这些区域内包含车牌信息。
6. 通过算法筛选合适的车牌位置，通常做法是过滤掉较小的区域，或寻找具有蓝色背景的区域。
7. 标注车牌位置。
8. 执行图像切割与识别。
以下是具体的代码实现部分：
# -*- coding: utf-8 -*-
"""
@email:cuiran2001@163.com
@author: cuiran
"""
import cv2
import numpy as np
from PIL import Image
import os.path
from skimage import io,data
def stretch(img):
'''
图像拉伸函数
'''
maxi=float(img.max())
mini=float(img.min())
for i in range(img.shape[0]):
for j in range(img.shape[1]):
img[i,j]=(255/(maxi-mini)*img[i,j]-(255*mini)/(maxi-mini))
return img
def dobinaryzation(img):
'''
二值化处理函数
'''
maxi=float(img.max())
mini=float(img.min())
x=maxi-((maxi-mini)/2)
#二值化,返回阈值ret 和 二值化操作后的图像thresh
ret,thresh=cv2.threshold(img,x,255,cv2.THRESH_BINARY)
#返回二值化后的黑白图像
return thresh
def find_rectangle(contour):
'''
寻找矩形轮廓
'''
y,x=[],[]
for p in contour:
y.append(p[0][0])
x.append(p[0][1])
return [min(y),min(x),max(y),max(x)]
def locate_license(img,afterimg):
'''
定位车牌号
'''
img,contours,hierarchy=cv2.findContours(img,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)
#找出最大的三个区域
block=[]
for c in contours:
#找出轮廓的左上点和右下点，由此计算它的面积和长度比
r=find_rectangle(c)
a=(r[2]-r[0])*(r[3]-r[1]) #面积
s=(r[2]-r[0])*(r[3]-r[1]) #长度比
block.append([r,a,s])
#选出面积最大的3个区域
block=sorted(block,key=lambda b: b[1])[-3:]
#使用颜色识别判断找出最像车牌的区域
maxweight,maxindex=0,-1
for i in range(len(block)):
b=afterimg[block[i][0][1]:block[i][0][3],block[i][0][0]:block[i][0][2]]
#BGR转HSV
hsv=cv2.cvtColor(b,cv2.COLOR_BGR2HSV)
#蓝色车牌的范围
lower=np.array([100,50,50])
upper=np.array([140,255,255])
#根据阈值构建掩膜
mask=cv2.inRange(hsv,lower,upper)
#统计权值
w1=0
for m in mask:
w1+=m/255
w2=0
for n in w1:
w2+=n
#选出最大权值的区域
if w2>maxweight:
maxindex=i
maxweight=w2
return block[maxindex][0]
def find_license(img):
'''
预处理函数
'''
m=400*img.shape[0]/img.shape[1]
#压缩图像
img=cv2.resize(img,(400,int(m)),interpolation=cv2.INTER_CUBIC)
#BGR转换为灰度图像
gray_img=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
#灰度拉伸
stretchedimg=stretch(gray_img)
'''进行开运算，用来去除噪声'''
r=16
h=w=r*2+1
kernel=np.zeros((h,w),np.uint8)
cv2.circle(kernel,(r,r),r,1,-1)
#开运算
openingimg=cv2.morphologyEx(stretchedimg,cv2.MORPH_OPEN,kernel)
#获取差分图，两幅图像做差 cv2.absdiff('图像1','图像2')
strtimg=cv2.absdiff(stretchedimg,openingimg)
#图像二值化
binaryimg=dobinaryzation(strtimg)
#canny边缘检测
canny=cv2.Canny(binaryimg,binaryimg.shape[0],binaryimg.shape[1])
'''消除小的区域，保留大块的区域，从而定位车牌'''
#进行闭运算
kernel=np.ones((5,19),np.uint8)
closingimg=cv2.morphologyEx(canny,cv2.MORPH_CLOSE,kernel)
#进行开运算
openingimg=cv2.morphologyEx(closingimg,cv2.MORPH_OPEN,kernel)
#再次进行开运算
kernel=np.ones((11,5),np.uint8)
openingimg=cv2.morphologyEx(openingimg,cv2.MORPH_OPEN,kernel)
#消除小区域，定位车牌位置
rect=locate_license(openingimg,img)
return rect,img
def cut_license(afterimg,rect):
'''
图像分割函数
'''
#转换为宽度和高度
rect[2]=rect[2]-rect[0]
rect[3]=rect[3]-rect[1]
rect_copy=tuple(rect.copy())
rect=[0,0,0,0]
#创建掩膜
mask=np.zeros(afterimg.shape[:2],np.uint8)
#创建背景模型 大小只能为13*5，行数只能为1，单通道浮点型
bgdModel=np.zeros((1,65),np.float64)
#创建前景模型
fgdModel=np.zeros((1,65),np.float64)
#分割图像
cv2.grabCut(afterimg,mask,rect_copy,bgdModel,fgdModel,5,cv2.GC_INIT_WITH_RECT)
mask2=np.where((mask==2)|(mask==0),0,1).astype('uint8')
img_show=afterimg*mask2[:,:,np.newaxis]
return img_show
def deal_license(licenseimg):
'''
车牌图片二值化
'''
#车牌变为灰度图像
gray_img=cv2.cvtColor(licenseimg,cv2.COLOR_BGR2GRAY)
#均值滤波 去除噪声
kernel=np.ones((3,3),np.float32)/9
gray_img=cv2.filter2D(gray_img,-1,kernel)
#二值化处理
ret,thresh=cv2.threshold(gray_img,120,255,cv2.THRESH_BINARY)
return thresh
def find_end(start,arg,black,white,width,black_max,white_max):
end=start+1
for m in range(start+1,width-1):
if (black[m] if arg else white[m])>(0.98*black_max if arg else 0.98*white_max):
end=m
break
return end
if __name__=='__main__':
img=cv2.imread('test_images/car001.jpg',cv2.IMREAD_COLOR)
#预处理图像
rect,afterimg=find_license(img)
#框出车牌号
cv2.rectangle(afterimg,(rect[0],rect[1]),(rect[2],rect[3]),(0,255,0),2)
cv2.imshow('afterimg',afterimg)
#分割车牌与背景
cutimg=cut_license(afterimg,rect)
cv2.imshow('cutimg',cutimg)
#二值化生成黑白图
thresh=deal_license(cutimg)
cv2.imshow('thresh',thresh)
cv2.waitKey(0)
#分割字符
'''
判断底色和字色
'''
#记录黑白像素总和
white=[]
black=[]
height=thresh.shape[0] #263
width=thresh.shape[1] #400
#print('height',height)
#print('width',width)
white_max=0
black_max=0
#计算每一列的黑白像素总和
for i in range(width):
line_white=0
line_black=0
for j in range(height):
if thresh[j][i]==255:
line_white+=1
if thresh[j][i]==0:
line_black+=1
white_max=max(white_max,line_white)
black_max=max(black_max,line_black)
white.append(line_white)
black.append(line_black)
print('white',white)
print('black',black)
#arg为true表示黑底白字，False为白底黑字
arg=True
if black_max<white_max:
arg=False
n=1
start=1
end=2
s_width=28
s_height=28
while n<width-2:
n+=1
#判断是白底黑字还是黑底白字 0.05参数对应上面的0.95 可作调整
if(white[n] if arg else black[n])>(0.02*white_max if arg else 0.02*black_max):
start=n
end=find_end(start,arg,black,white,width,black_max,white_max)
n=end
if end-start>5:
cj=thresh[1:height,start:end]
# new_image = cj.resize((s_width,s_height),Image.BILINEAR)
# cj=cj.reshape(28, 28)
print("result/%s.jpg" % (n))
#保存分割的图片 by cayden
# cj.save("result/%s.jpg" % (n))
infile="result/%s.jpg" % (n)
io.imsave(infile,cj)
# im = Image.open(infile)
# out=im.resize((s_width,s_height),Image.BILINEAR)
# out.save(infile)
cv2.imshow('cutlicense',cj)
cv2.waitKey(0)
cv2.waitKey(0)
cv2.destroyAllWindows()

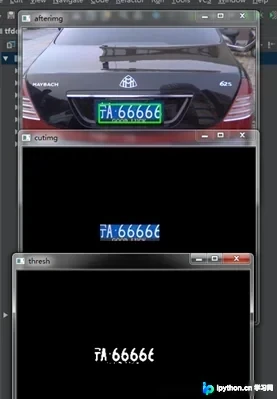

运行效果如图所示。
图中展示了车牌定位及后续处理的结果。
如图所示，展示了车牌分割后的效果。
以上就是本文的全部内容，希望能为读者的学习提供有益帮助，也欢迎大家继续支持本站。
