Python使用Sobel卷积核提取图片轮廓详解

'''''
载入图片并显示
首先将图片放到代码的同级目录下，通过imread载入，然后将其显示并打印出来
'''
import matplotlib.pyplot as plt # plt 用于显示图片
import matplotlib.image as mpimg # mpimg 用于读取图片
import numpy as np
import tensorflow as tf
myimg = mpimg.imread('2.jpg') # 读取和代码处于同一目录下的图片
#myimg = mpimg.imread('img.jpg') # 读取和代码处于同一目录下的图片
plt.imshow(myimg) # 显示图片
plt.axis('off') # 不显示坐标轴
plt.show()
print(myimg.shape)
'''''

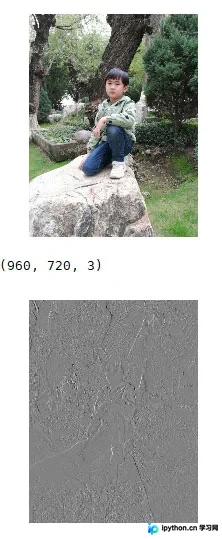

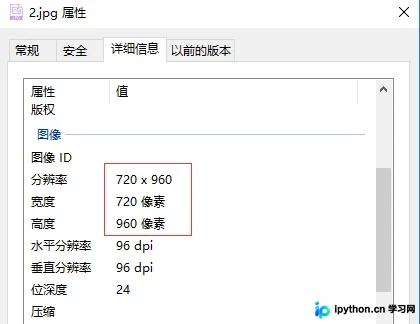

上面这段代码输出(960, 720, 3)，可以看到，载入图片的维度是960*720大小，3个通道
'''
'''''
这里需要手动将sobel算子填入卷积核里。使用tf.constant函数可以将常量直接初始化到Variable中，因为是3个通道，所以sobel卷积核的每个元素都扩成了3个。
注意：sobel算子处理过的图片并不保证每个像素都在0~255之间，所以要做一次归一化操作（即将每个值减去最小的结果，再除以最大值与最小值的差），让生成的值都在[0,1]之间，然后在乘以255
'''
#full=np.reshape(myimg,[1,3264,2448,3])
full=np.reshape(myimg,[1,960,720,3])
#inputfull = tf.Variable(tf.constant(1.0,shape = [1, 3264, 2448, 3]))
inputfull = tf.Variable(tf.constant(1.0,shape = [1, 960, 720, 3]))
filter = tf.Variable(tf.constant([[-1.0,-1.0,-1.0], [0,0,0], [1.0,1.0,1.0],
                  [-2.0,-2.0,-2.0], [0,0,0], [2.0,2.0,2.0],
                  [-1.0,-1.0,-1.0], [0,0,0], [1.0,1.0,1.0]],shape = [3, 3, 3, 1]))
#步长为1*1,padding为SAME表明是同卷积的操作。
op = tf.nn.conv2d(inputfull, filter, strides=[1, 1, 1, 1], padding='SAME') #3个通道输入，生成1个feature ma
o=tf.cast( ((op-tf.reduce_min(op))/(tf.reduce_max(op)-tf.reduce_min(op)) ) *255 ,tf.uint8)
with tf.Session() as sess:
  sess.run(tf.global_variables_initializer() )
  t,f=sess.run([o,filter],feed_dict={ inputfull:full})
  #print(f)
  #t=np.reshape(t,[3264,2448])
  t=np.reshape(t,[960,720])
  plt.imshow(t,cmap='Greys_r') # 显示图片
  plt.axis('off') # 不显示坐标轴
  plt.show()

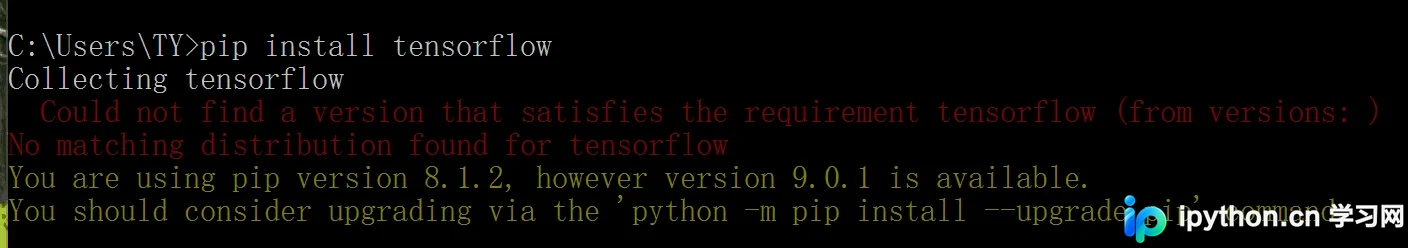

pip install tensorflow

python -m pip install --upgrade pip
