深入理解C++的对象模型

何为C++对象模型

C++对象模型可以概括为两个主要部分：

1. 语言中直接支持面向对象程序设计的部分，如类、继承、多态等语法特性。
2. 针对上述支持机制的底层实现机制，即编译器如何处理这些语法特性以生成高效的机器码。

第1步：构建测试示例

为了直观地展示不同对象模型的区别，我们定义一个简单的 Point 类。该类包含了构造函数、虚析构函数、普通成员函数、静态成员函数、受保护的虚函数以及非静态和静态数据成员。

class Point {
 public:
  Point(float xval);
  virtual ~Point();

  float x() const;
  static int PointCount();

 protected:
  virtual ostream& print(ostream &os) const;

  float _x;
  static int _point_count;
};

这个类在内存中是如何表示的？下面将分别介绍三种不同的实现方式及其结构特点。

1. 简单对象模型（Simple Object Model）

简单对象模型名副其实，结构简单直观。在这种模型中，一个对象是由一系列 slots（槽位）组成的，每个 slot 相当于一个指针或索引，指向一个成员（member）。

• 映射关系： Members 按照在类中声明的顺序与 slots 一一对应。
• 包含内容： Members 包括数据成员（data members）和成员函数（function members）。

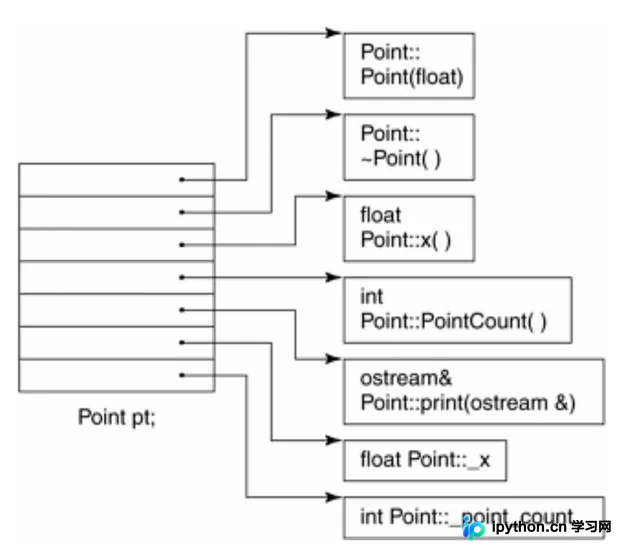

如果将简单对象模型应用在 Point 类上，其内存结构示意图如下：

优点： 实现非常简单，极大地降低了编译器设计的复杂度。

缺点： 空间和时间的效率都较低。

• 空间开销： 由于所有 member 都对应一个 slot 指针，每个对象需要额外增加 “成员数量 × 指针大小” 的空间。
• 时间开销： 访问对象的每个 member 都需要经过一次 slot 的额外索引操作。

2. 表格驱动对象模型（Table-Driven Object Model）

表格驱动对象模型采用了更抽象的层级结构。它将成员数据（member data）和成员函数（member function）分别映射成两个独立的表格：member data table 和 function member table。

• 对象结构： 对象本身只存储指向这两个表格的指针。
• 函数表： function member table 由一系列 slot 组成，每个 slot 指向一个具体的成员函数地址。
• 数据表： member data table 直接存储成员数据的值。

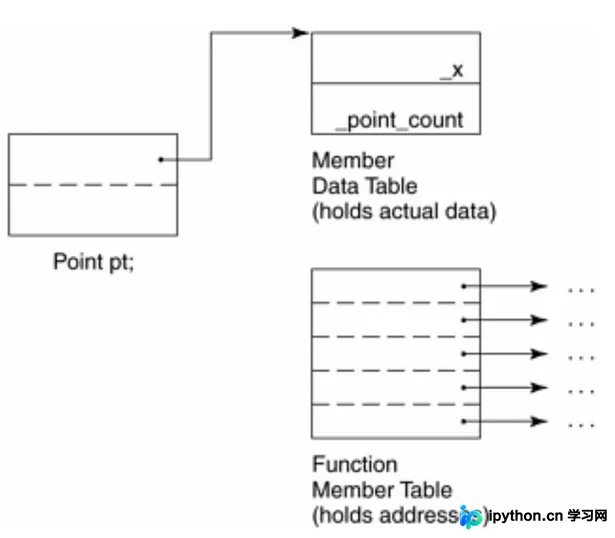

将该模型应用于 Point 类时，结构图如下所示：

优点： 提供了较好的弹性。当对象的非静态数据成员发生变化而应用程序代码未变时，可能不需要重新编译整个程序，因为间接层提供了隔离。

缺点： 同样存在空间和时间的效率降低问题，原因同简单模型一样，增加了间接寻址的开销。

3. C++ 标准对象模型（Modern C++ Object Model）

Bjarne Stroustrup 早期设计的 C++ 对象模型是在简单模型基础上的改进版，旨在优化内存空间和存取时间。这是目前主流 C++ 编译器所采用的核心思路之一（尽管具体实现细节因编译器而异，但核心思想一致）。

存储策略：

• 非静态数据成员（nonstatic data members）： 存储在每一个对象实例中。这意味着每个对象都有自己独立的数据副本。
• 静态数据成员（static data members）及所有成员函数： 被独立存储在对象之外。这实现了代码共享和数据共享，极大减少了单个对象的大小。

对虚函数的支持机制： 为了实现动态多态，C++ 引入了虚函数表（Virtual Table，简称 VTABLE）的概念：

1. Virtual Table： 所有包含虚函数或者继承自有虚函数基类的类，都会有一个虚拟函数表。该表存储着一系列指向该类所包含的具体虚函数实现的指针。
2. Type Info： 每个类关联的 type_info object 也通常由虚拟函数表管理，一般存在于表格的首个 slot，用于支持运行时类型识别（RTTI），如 dynamic_cast 操作。

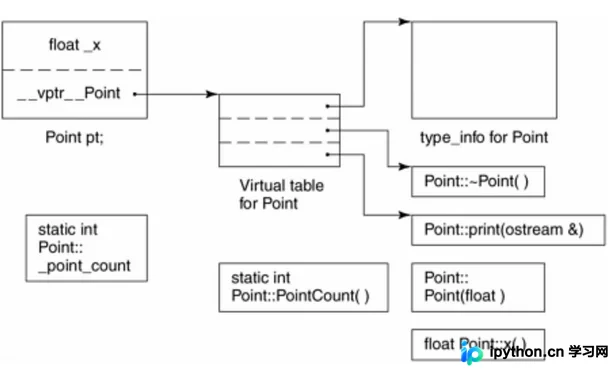

在现代 C++ 对象模型下，Point 类的内存结构示意图如下：

优点： 兼具空间和存取效率。

• 非静态数据成员直接嵌入对象中，无需额外指针，存取速度快。
• 静态成员和函数成员共享存储，不增加单个对象的大小。

缺点： 缺乏灵活性。如果应用程序代码未曾更改，但所用到的类的非静态数据成员有所更改（例如增加或减少成员变量），那么那些代码仍然需要全部重新编译。这与表格驱动模型提供的弹性形成对比，后者通过多层间接性牺牲性能换取了部署的便利性。

继承情况下的对象模型

C++ 支持单继承、多继承和虚继承。在继承体系下，基类实体（Base Class Entity）如何在派生类（Derived Class）中构建是对象模型复杂性的关键体现。

简单模型中的继承处理

在简单对象模型中，可以通过派生类对象中的一个 slot 来存储基类子对象（Base Class Subobject）的地址。通过这个 slot 可以访问基类成员。

• 缺点： 这种间接存储导致了空间和存取时间的额外负担，且间接级数会随着继承深度的增加而叠加。
• 优点： 派生类的物理结构不会因为基类的改变而改变，具有结构稳定性。

表格驱动模型中的继承处理

可以利用一个类似 Base Class Table 的表格来存储所有基类的信息。该表格包含一系列 slot，每个 slot 存储一个基类的偏移量或地址。

• 缺点： 同样面临间接性带来的性能损耗。
• 优点：
  1. 所有继承的类都有一致的表现形式（都包含一个指向基类表的指针），与基类的大小和数目无关。
  2. 基类表增加了子类的扩展性。当基类发生改变时，只需调整基类表的内容即可。

C++ 标准模型中的继承处理

C++ 最初采用的继承模型并不采用任何间接性，所有基类的数据直接平铺存储在子类对象中。这样在存储结构和访问效率上是最高效的。

• 代价： 当基类成员有任何改变时，用到此基类或者派生类的对象必须全部重新编译。
• 虚继承（Virtual Base Class）：C++ 2.0 引入了虚基类以解决菱形继承问题。为了实现这一点，需要引入一定的间接性机制，通常会导入一个虚基类表（VBTABLE）或者扩展已有的虚函数表（VTABLE）来处理基类地址的动态查找。

总结

C++ 对象模型的设计在开发效率、运行性能和二进制兼容性之间进行了复杂的权衡。简单模型易于理解但性能差；表格驱动模型灵活但缓慢；现代 C++ 标准模型则追求极致的性能，要求开发者在编译期确定大部分结构。理解这些底层机制，特别是虚函数表和继承布局，有助于编写更高效、更稳定的 C++ 程序。以上就是深入理解C++的对象模型的详细内容，更多关于C++内存管理和面向对象设计的资料请关注本站其它相关文章！
