ASP.NET创建三层架构详细图解教程

准备条件

需要安装带有ASP.NET Web开发工作负载的Visual Studio环境，确保已注册C#开发语言支持。

创建解决方案与项目结构

第1步：新建解决方案

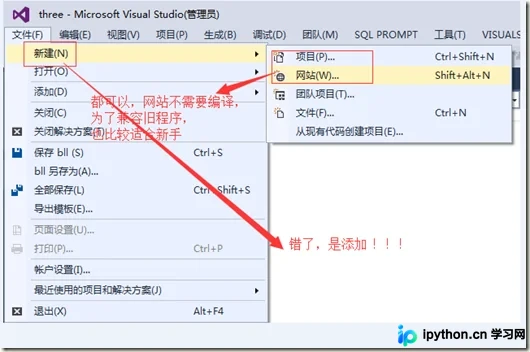

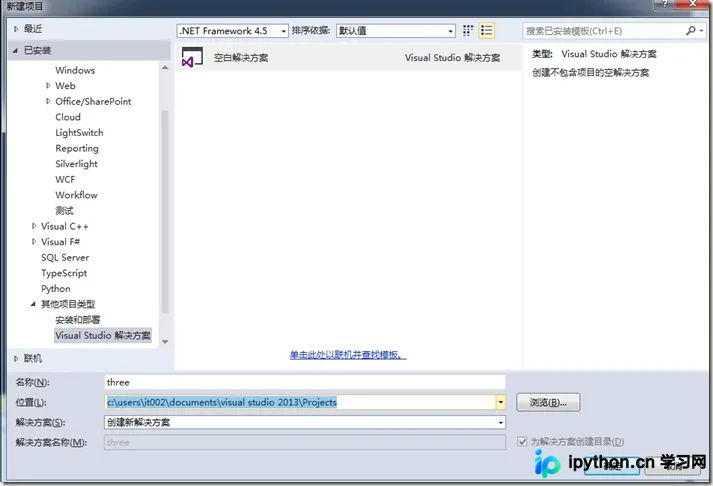

启动Visual Studio，点击“创建新项目”或直接选择文件 → 新建 → 项目，初始化一个新的开发环境。

第2步：定义解决方案名称

在弹出的窗口中输入解决方案名称，例如“MyProject”，这将作为整个系统的根容器。

第3步：添加业务逻辑层（BLL）

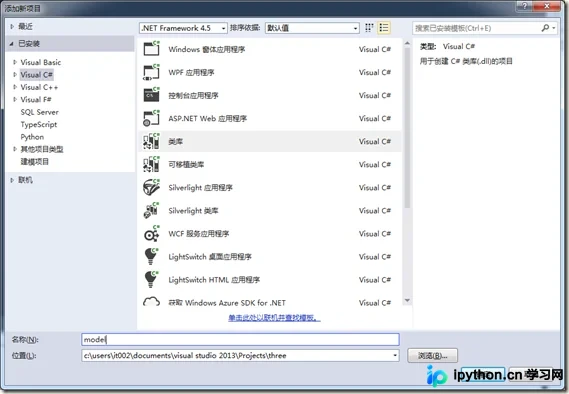

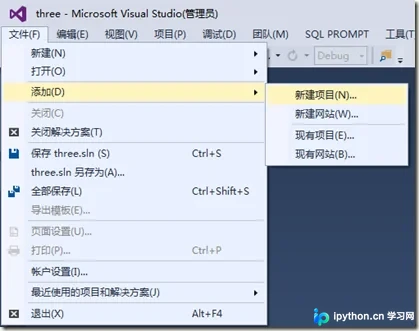

在解决方案资源管理器右键点击解决方案，选择“添加” → “新建项目”。选择类库模板。

确认框架类型后，输入项目名称为 Bll，点击创建。

第4步：添加数据访问层（DAL）与模型层（Model）

重复上述步骤，继续创建类库项目。

• Model层：命名为 Model，用于存放实体对象和数据载体。
• DAL层：命名为 Dal，负责数据库交互逻辑。

创建顺序不影响最终结构，建议按照依赖关系依次处理。

第5步：添加表示层（Web Layer）

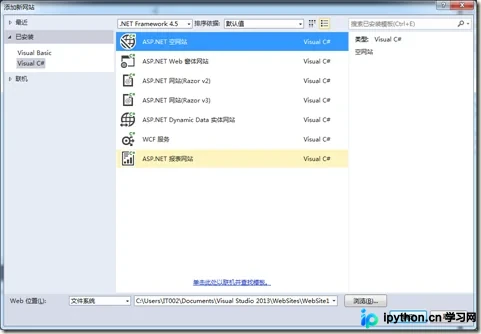

再次添加新项目，这次选择Web应用程序或网站模板（根据项目具体需求，通常选择ASP.NET空Web应用程序或MVC/ Razor Pages模板）。

在右侧选择合适的子模板类型。

将项目名称设置为 Web 或其他符合命名规范的名称。

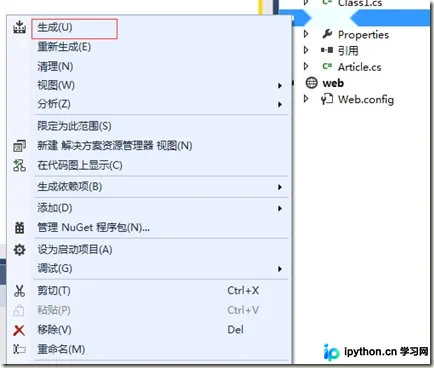

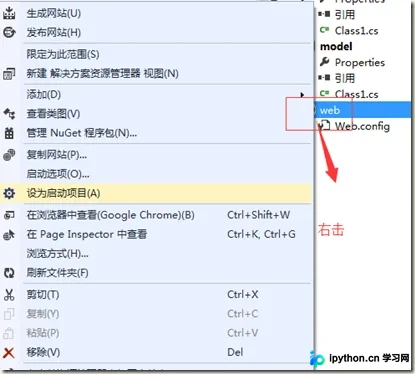

设置该项目为启动项，确保运行调试时直接进入界面层。

配置项目引用关系

第6步：梳理架构依赖方向

三层架构的核心原则是依赖单向流动：
Web 引用 Bll 和 Model
Bll 引用 Dal 和 Model
Dal 引用 Model

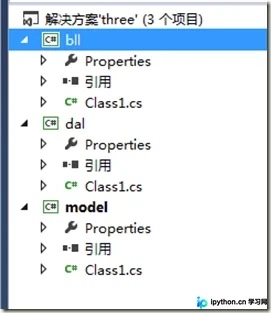

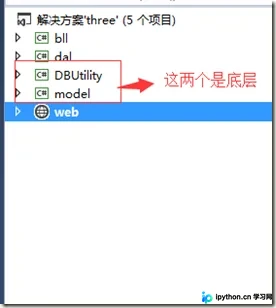

最终生成的解决方案树应如下所示：

第7步：配置 Model 层

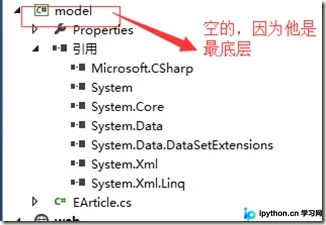

Model 层应保持纯净，不包含对任何其他自定义类的引用，仅依赖系统基础库。

第8步：配置 Dal 层引用

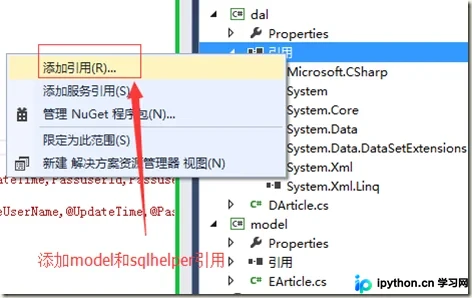

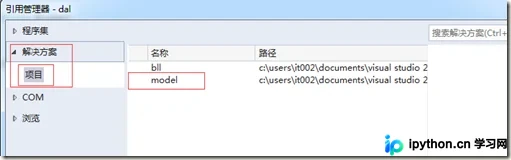

打开 Dal 项目属性，进入“引用”管理页面。

添加对 Model 项目程序集的引用，使其能使用实体类进行数据映射。

确认引用已成功添加到项目中。

第9步：配置辅助类库（可选）

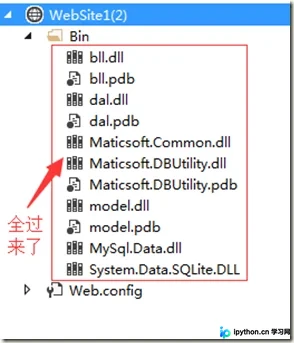

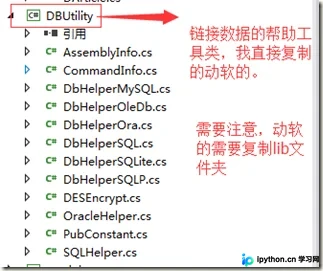

在实际开发中，Dal 层通常还需要访问底层工具，如数据库通用帮助类库 DbUtility。若有此类库，需在此处一并添加引用。

这允许Dal层调用封装好的SQL执行方法。

第10步：配置 Bll 层引用

进入 Bll 的引用设置，添加对 Dal 和 Model 的引用。

这样，业务逻辑层即可调用数据层功能并返回模型对象。

第11步：配置 Web 层引用

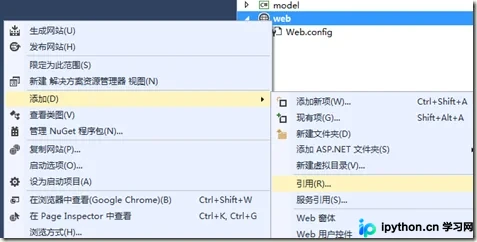

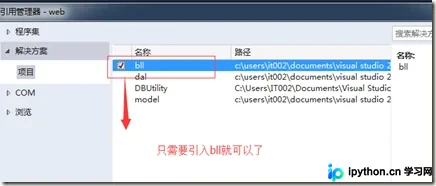

最后处理前端展示部分。进入 Web 项目的引用管理界面。

添加对 Bll 和 Model 的引用。注意不要直接引用Dal层，以维持架构隔离。

当然，某些场景下为了方便测试，也可全部引用，但不推荐破坏层级边界。

第12步：在代码中调用 BLL 层操作

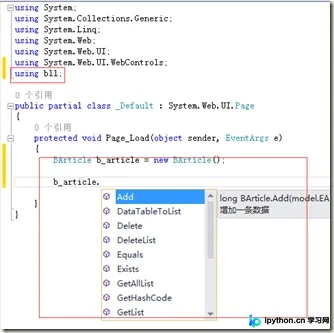

现在可以在控制器或页面后台代码中使用Bll层的公开方法了。

数据库连接配置

第13步：设置 web.config

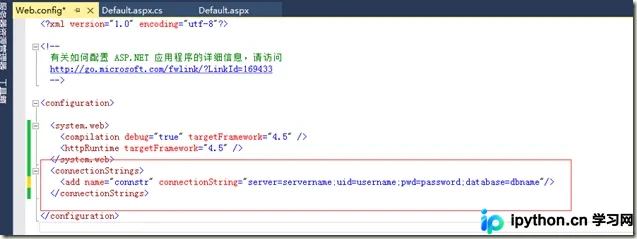

在Web层项目的根目录找到 web.config 配置文件。

在 <connectionStrings> 节点中添加具体的数据库连接字符串。

第14步：DAL 层读取连接串

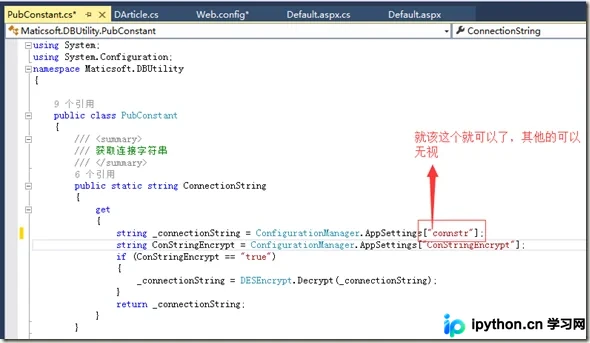

在 DbUtility 或 Dal 的基础类中，通过代码获取该连接串，从而完成数据库操作的初始化。

总结

标准的ASP.NET三层架构由表示层（Web）、业务逻辑层（BLL）和数据访问层（DAL）组成，中间通过模型层（Model）传递数据。正确的引用链路确保了低耦合与高内聚：Web依赖于BLL和Model，BLL依赖于DAL和Model，DAL依赖于Model及底层工具库。
