使用Python脚本批量提取Abaqus ODB场输出数据

Abaqus ODB文件结构与提取目标

Abaqus完成后会在输出目录生成.odb二进制数据库文件，内部按“分析步（Step）→帧（Frame）→集合（Set）→场输出（Field Output）”层级存储计算结果。编写脚本提取特定物理量（如节点位移U）时，核心目标是精准导航至目标帧的数据视图，并将其转化为结构化表格以便后续分析。

Python脚本实现步骤

第1步：配置运行环境与引入核心模块

目的：确保解释器识别正确的执行环境，并加载读写ODB文件所需的底层接口。

操作：在脚本首行声明解释器路径与编码格式，随后导入odbAccess核心包以及常规文件处理库。此阶段不涉及业务逻辑，仅为后续API调用铺路。

#!/usr/bin/python
# -*- coding:UTF-8 -*-
from odbAccess import *
from abaqusConstants import *
import csv
import string

第2步：加载目标ODB文件并锁定数据帧

目的：建立与具体仿真模型的连接，并选定需要读取的时间点或载荷步终点。

入口/动作：使用openOdb()加载路径，通过字典键值访问或索引获取目标分析步，并利用frames[-1]指向该步最后一帧（通常为最大变形状态）。注意将占位符替换为实际生成的.odb文件名。

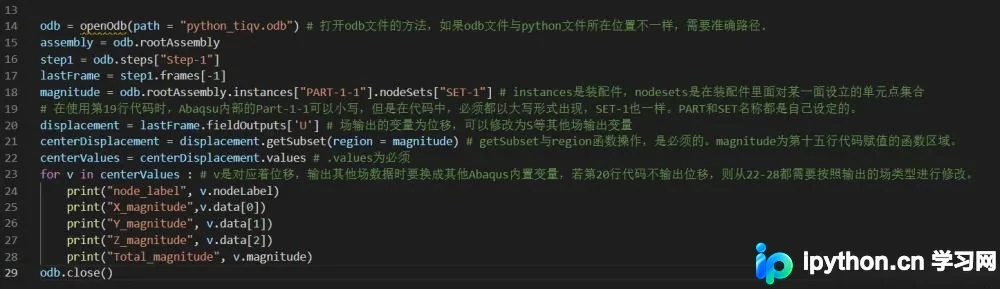

# 替换为你的实际ODB文件路径
my_odb = openOdb('simulation_results.odb')

# 获取第一个分析步
first_step = list(my_odb.steps.values())[0]

# 获取该分析步的最后一帧
last_frame = first_step.frames[-1]

第3步：指定节点集并获取场输出变量

目的：缩小数据检索范围，直接提取关心的物理量（以节点位移为例）。

动作：从根装配体中定位预设的节点集名称，接着从帧中筛选对应场输出类型。调用getSubset()可仅拉取指定区域的字段，减少内存占用。

# 定义目标区域与输出变量名
target_region = my_odb.rootAssembly.nodeSets['NSET-ALL']
disp_output = last_frame.fieldOutputs['U'].getSubset(region=target_region)

第4步：遍历结果数据并导出至CSV

目的：将内存中的离散数值转化为通用格式，便于Excel或其他数据分析工具二次处理。

动作：遍历disp_output.values列表，依次提取节点编号与三个方向的分量，配合csv模块写入文本文件。若需进一步优化体积或格式，可在此处拼接open()与字符串格式化逻辑。

with open('displacement_data.csv', 'w', newline='', encoding='utf-8') as f:
    writer = csv.writer(f)
    writer.writerow(['Node_ID', 'UX', 'UY', 'UZ'])
    for val in disp_output.values:
        writer.writerow([val.nodeLabel, val.data[0], val.data[1], val.data[2]])
print("场输出数据已成功导出")

结果验证与执行反馈

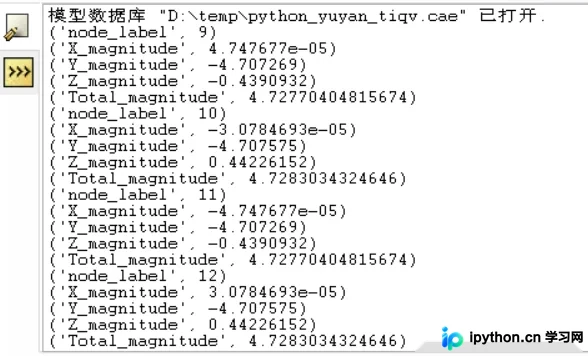

为校验脚本稳定性，采用弹性材料梁受压标准算例进行跑测。脚本顺利遍历完求解器输出的ODB文件后，终端打印成功提示，并在同级目录下生成包含节点坐标分量的CSV明细表。整个过程无中断报错，证明了路径解析与字段映射的正确性。

运行排错与注意事项

• 文件占用冲突：仿真正在求解时ODB会被加锁，脚本必须在作业终止后方可读取。若遇IOError或Access denied，请确认后台计算进程已彻底关闭。
• 路径书写规范：Windows环境下请使用正斜杠/或双反斜杠\\，避免转义字符引发解析失败；Linux/Mac可直接使用绝对路径。
• 节点集名称匹配：脚本中nodeSets['xxx']必须与模型界面完全一致（区分大小写），否则将触发KeyError。可在模型检查器中核对准确标识。
• 数据备份提醒：涉及批量覆盖或清洗原始结果前，建议先将目标ODB与导出CSV复制至独立归档文件夹，防止误删不可恢复的中间缓存。

总结

掌握上述模板后，只需修改路径参数与场输出字段名（如S应力、SDV状态变量），即可快速适配各类静动态求解场景的数据抓取任务。以上就是利用Python脚本提取Abaqus场输出数据的详细内容，更多关于Abaqus二次开发与自动化后处理的资料请关注本站其它相关文章！
