很多开发者对MySQL的了解仅停留在增删改查层面，认为SQL处理是一个黑盒。实际上，MySQL拥有清晰的三层逻辑架构。本文以一条标准的更新语句为线索，详细拆解从网络连接、SQL解析优化到InnoDB存储引擎内部组件协作的完整流程，重点解析Buffer Pool管理策略与事务日志（Binlog、Redo Log、Undo Log）的一致性保证机制。

1 MySQL整体架构概览

MySQL的逻辑架构主要划分为三层：应用层（连接器等）、服务层（SQL接口、解析器、优化器、执行器）以及存储引擎层。其中，插件式的存储引擎是MySQL区别于其他关系型数据库的核心特性。为了直观理解，我们假设执行以下SQL：

update users set name='zhangsan' where id = 10

在Java服务端开发中，这条语句意味着通过驱动连接数据库，定位主键为10的记录并修改Name字段。下面我们将沿这一路径，层层剖析MySQL内部的处理细节。

2 应用层与连接管理

SQL执行的起点是客户端与数据库的网络连接。由于高并发场景下频繁建立TCP连接会消耗大量资源，现代应用通常采用连接池技术来复用连接。

第1步：建立连接与鉴权

程序通过JDBC驱动程序发起请求，MySQL服务端由专门的监听线程负责接收连接。建立连接时，服务器会进行双重校验：
1. **身份鉴权**：验证用户名、密码及客户端IP地址。
2. **权限检查**：确认该用户是否具备执行特定SQL的操作权限。

连接池的存在确保了这种“昂贵”的连接操作只发生一次或极少次数，后续请求直接复用已有连接句柄。

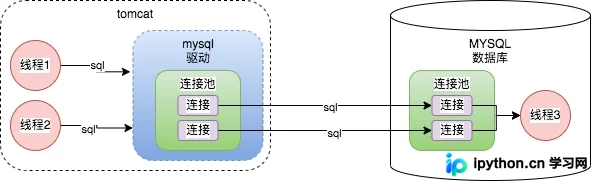

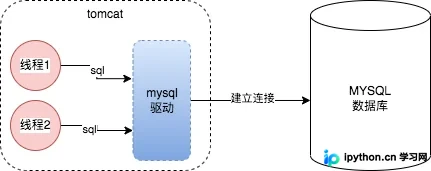

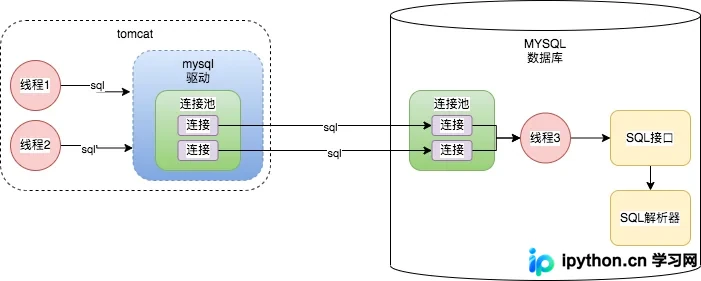

下图展示了连接建立的交互模型：

第2步：请求分发

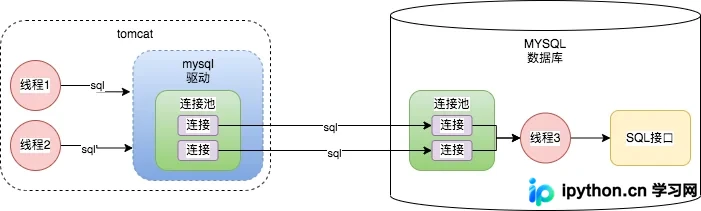

连接建立后，多个并发请求被接入。MySQL内部使用固定数量的线程来处理这些请求（每个连接一个线程），避免了动态创建线程带来的系统开销。

3 服务层处理流程

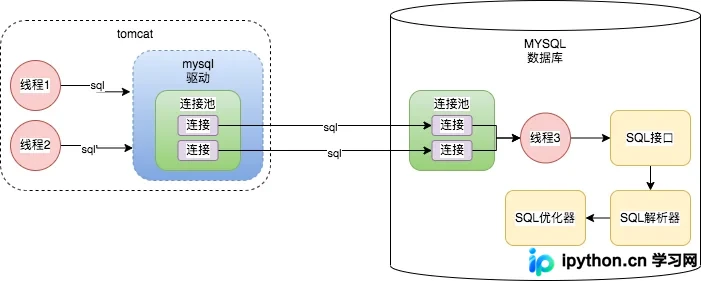

一旦MySQL收到SQL文本，服务层便接手进行复杂的逻辑处理。这一过程并非直接执行，而是经过多道工序。

第3步：SQL接口与解析

MySQL接收到SQL后，首先通过SQL接口进行预处理。随后进入SQL解析器阶段，将SQL文本转换为词法分析和语法分析结果，最终生成AST（抽象语法树）。

对于上述更新语句，解析器将其拆解为结构化的语义单元：

目标对象：users表
过滤条件：id = 10
更新动作：set name='zhangsan'

此时，MySQL已完全理解了SQL意图，并将其转化为机器可操作的语法树结构。

第4步：查询优化

在明确意图后，MySQL面临多种实现路径的选择。例如，可以通过主键索引直接定位，也可以通过其他辅助索引遍历。这一阶段由SQL优化器完成，它基于成本估算模型（Cost-Based Optimizer），选择执行代价最低的执行计划。

通常情况下，通过主键id=10定位是最优路径。优化器输出的执行计划将被传递给执行器。

第5步：执行控制

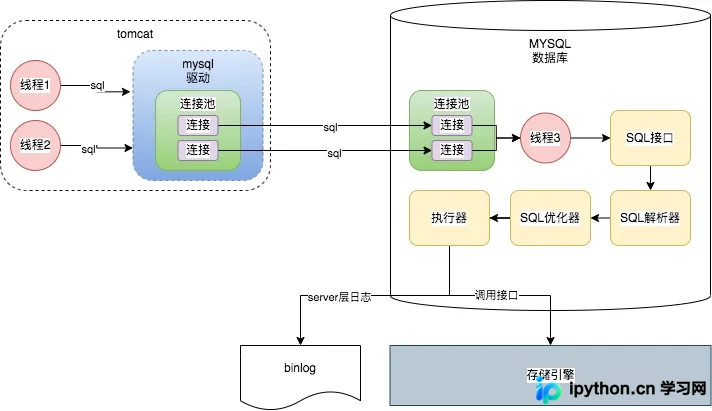

执行器根据执行计划调用存储引擎的接口。

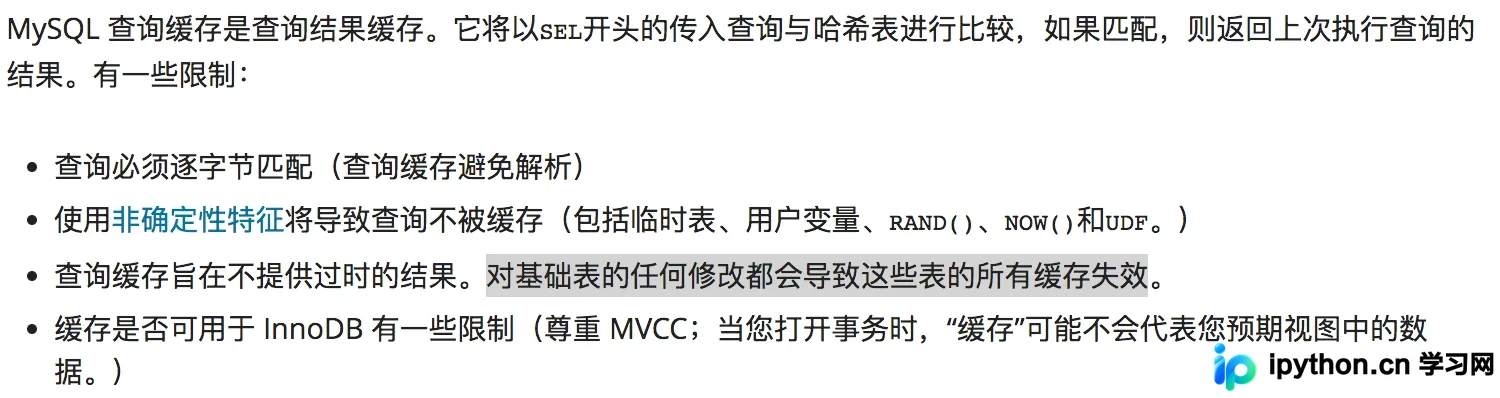

注意：在此过程中，MySQL还会开启全局查询缓存（Query Cache）。但需要注意的是，由于全字匹配要求严格且任何表的更新都会导致相关缓存失效，MySQL 5.7开始默认关闭此功能，8.0版本已彻底移除。

同时，执行器会将本次操作生成的二进制日志（Binlog）写入磁盘。需要区分的是，Binlog属于Server层日志（逻辑日志），而后续讨论的Redo/Undo属于存储引擎层日志。

4 存储引擎层：InnoDB核心机制

执行器向InnoDB发出请求，要求其完成数据的实际读写。这是MySQL性能优化的关键所在，核心组件包括Buffer Pool和日志系统。

第6步：缓冲池（Buffer Pool）操作

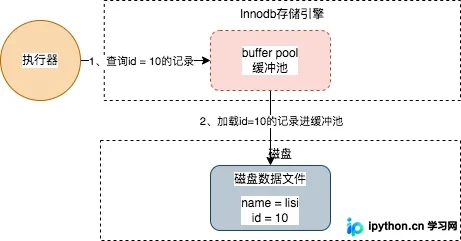

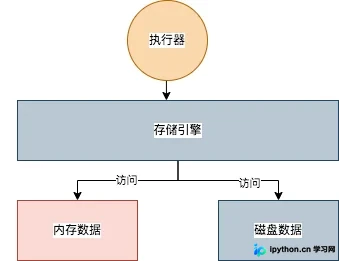

InnoDB读取数据不是直接访问磁盘，而是先在内存中的Buffer Pool查找。如果命中（即数据已在内存），则直接返回；未命中则需从磁盘读取。

4.2.1 数据页与脏页

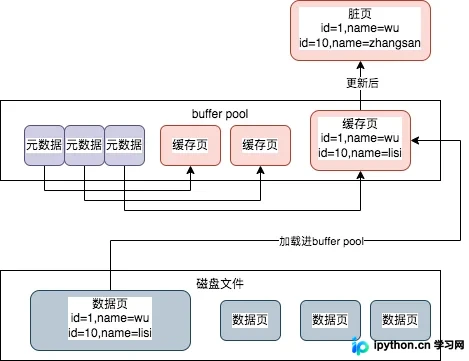

为了管理效率，InnoDB将磁盘数据划分为固定大小的数据页（默认16KB）。当数据页加载到内存后成为缓存页。如果对该缓存页进行了修改但尚未落盘，它被称为脏页。

4.2.2 Buffer Pool的内部链表管理

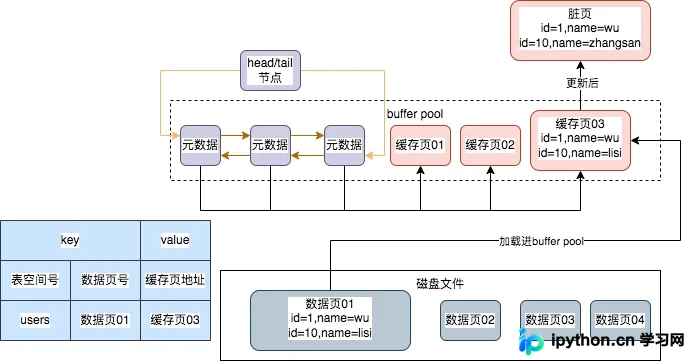

Buffer Pool包含多个数据结构来维持高效运作：

Hash表：通过（表空间ID + 页号）快速定位数据页是否存在于内存中。
Free链表：管理空闲的缓存页元数据。数据页未刷盘前不能使用，只能从Free链表获取空闲块。
Flush链表：专管脏页。后台I/O线程定期将Flush链表中的脏页异步刷回磁盘，完成后从该链表中移除并加入Free链表。

4.2.3 LRU算法与冷热分离

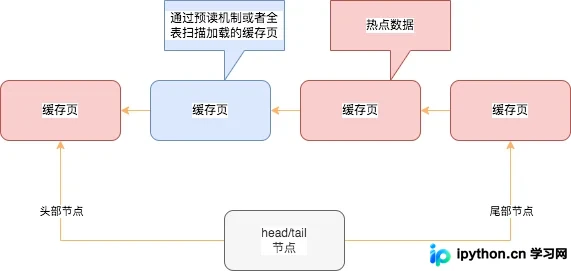

InnoDB使用LRU（最近最少使用）策略管理内存淘汰。原始LRP有一个缺陷：全表扫描会将大量冷门数据带入头部，挤占热点数据空间。

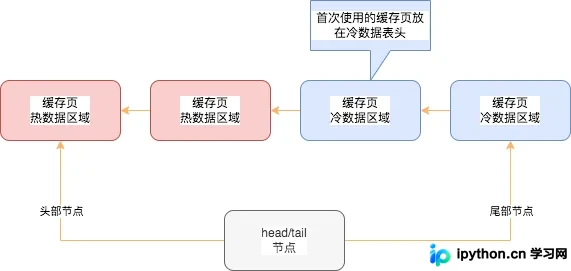

改进方案：LRU Splitting（冷热分离）
MySQL将LRU链表分为新生区和活跃区：

冷数据转热：数据第一次加载进入“新生区”。如果在1秒内再次被访问，则认为它是热点数据，会被移动到“活跃区”。
热数据处理：只有访问位于活跃区后3/4位置的数据时，才将其移至头部。这减少了频繁移动的开销，保护了真正的热点数据。

第7步：日志系统确保事务安全

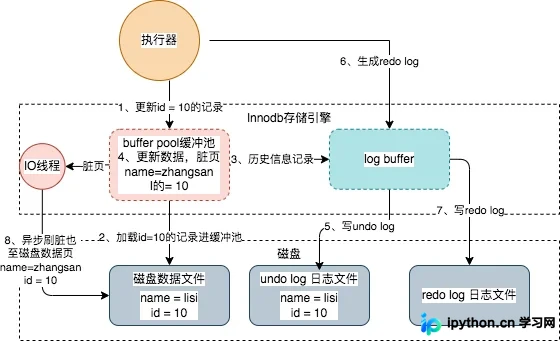

数据在Buffer Pool中修改为脏页后，如何保证崩溃不丢数据？InnoDB引入了双写与WAL（Write-Ahead Logging）机制，核心涉及Undo Log和Redo Log。

4.3 Undo Log：支持回滚与MVCC

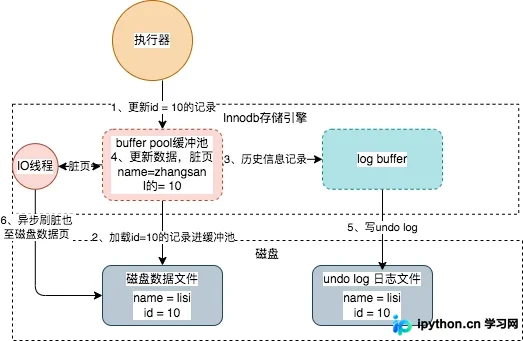

在执行更新前，InnoDB会将旧数据记录到Undo Log中（逻辑逆向操作）。这提供了两个核心价值：

事务回滚：若事务失败或手动回滚，可通过Undo Log恢复数据原状。
MVCC（多版本并发控制）：提供非阻塞读，提高系统并发能力。

4.4 Redo Log：保证持久性与崩溃恢复

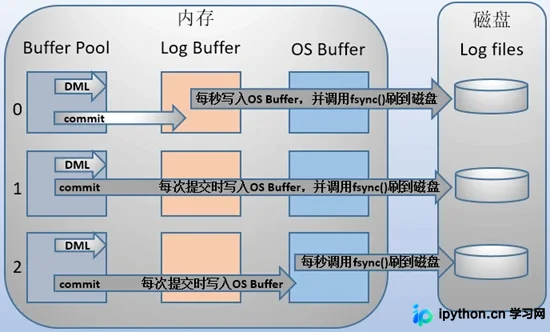

相比随机IO的Buffer Pool刷盘，Redo Log是顺序追加写的文件，性能极高。其工作流程如下：

数据在内存修改，生成Redo Log。
Redo Log先写入缓存（Log Buffer），再刷入磁盘文件。
若宕机重启，MySQL会根据Redo Log重放已提交的事务记录，将内存状态恢复到一致点。

5 Binlog与Redo Log的两阶段提交

MySQL的事务一致性依赖于两个不同的日志文件：作为逻辑日志的Binlog（Server层）和作为物理日志的Redo Log（InnoDB层）。为保证两者原子性，采用了两阶段提交（Two-Phase Commit）协议。

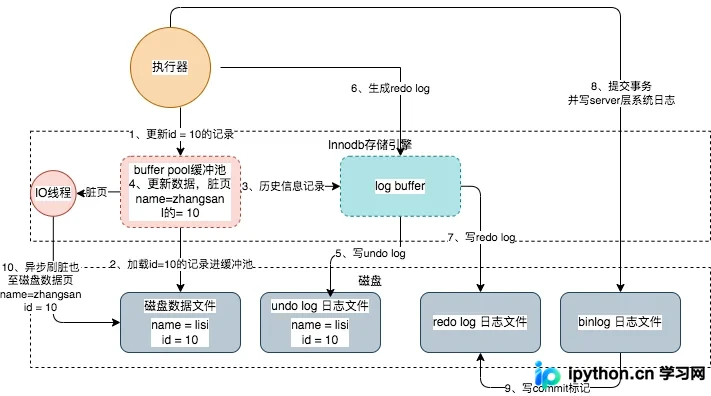

第8步：两阶段提交流程

具体步骤简述如下：

InnoDB执行更新，生成Redo Log并写入Log Buffer，标记为Prepare（准备）状态。
InnoDB通知执行器，将对应的Binlog写入磁盘。
Binlog写成功后，InnoDB将Redo Log状态变更为Commit（提交）并刷盘。

异常情况分析：
- 情况一（Redo未写完Commit）：崩溃恢复时检测到未提交的记录，视为未完成事务，不执行回滚或重放，保证数据一致性。
- 情况二（Binlog缺失但Redo有Commit）：可能导致主从复制不一致。但在主库内部，数据已是持久的。可通过主从校验工具修复。

6 总结

通过分析一条Update语句的执行链路，我们看到了MySQL精密协作的架构：从连接层的复用优化，到解析层的语法树构建，再到执行层的成本控制。而在内核层面，Buffer Pool的冷热分离LRU策略极大提升了内存命中率，结合Undo Log（用于回滚/MVCC）与Redo Log（用于崩溃恢复）的顺序IO优势，使得MySQL在处理高并发事务时兼具高性能与高可靠性。理解这些底层原理，有助于在实际开发中进行更合理的索引设计和SQL调优。
