深入解析MySQL隐藏字段DB_TRX_ID在MVCC版本链中的作用

1. 聚簇索引记录的隐藏列与 DB_TRX_ID 物理定位

在 InnoDB 表中，每当向包含主键的聚簇索引插入一条记录时，物理数据页内保存的行格式除显式定义的用户列外，存储引擎还会强制追加两到三个隐式系统列：

• DB_TRX_ID（6字节）：记录最后一次插入或修改该行记录的事务 ID（Transaction ID）。
• DB_ROLL_PTR（7字节）：回滚指针，指向写入 undo log 中的旧版本记录地址。
• DB_ROW_ID（6字节）：如果表定义中没有显式主键且没有非空唯一索引，InnoDB 会隐式生成此自增行 ID 作为聚簇索引键。如果表已有显式主键，该列不会出现在行物理记录中。

图 1：InnoDB 聚簇索引行记录中的隐藏字段物理结构

DB_TRX_ID 并不是一个单纯用来“记录日志”的标记，而是整个并发版本控制系统的身份印鉴。每一个成功提交或正在活动的事务，在执行首次 INSERT、UPDATE 或 DELETE 时，都会向全局系统变量申请一个单调递增的事务 ID。这个 ID 会在事务修改数据行时，被物理写入当前聚簇索引行的 DB_TRX_ID 区域。

2. DB_TRX_ID 与 undo log 如何协同构造版本链

当一行数据被并发或连续修改多次时，InnoDB 不会在聚簇索引树上保存多个完整物理行，而是只在聚簇索引树上保留最新的一份物理记录。所有历史快照，都是借助 DB_ROLL_PTR 从数据页串联到 undo 页（回滚日志段）中的记录片段组合出来的。

当一次修改发生时，引擎的具体工作分为四步：

1. 对当前行加排他锁（X锁），确保没有其他并发事务在同一时刻写入。
2. 拷贝当前行数据写入 undo log：把该行原有的主键、DB_TRX_ID、DB_ROLL_PTR 以及被修改列的旧值打包成一条 undo 记录。
3. 修改聚簇索引最新行：将聚簇索引中的列值更新为新值，将 DB_TRX_ID 覆盖为当前事务的 ID。
4. 更新回滚指针：将聚簇索引中的 DB_ROLL_PTR 指向刚才写入 undo log 的那条历史版本。

由此，通过指针的单向链接，形成了一条从“最新物理记录”一路指向“最旧提交版本”的逻辑单向链表。在这条链上的每一个版本节点，均显式携带着生成它的 DB_TRX_ID。

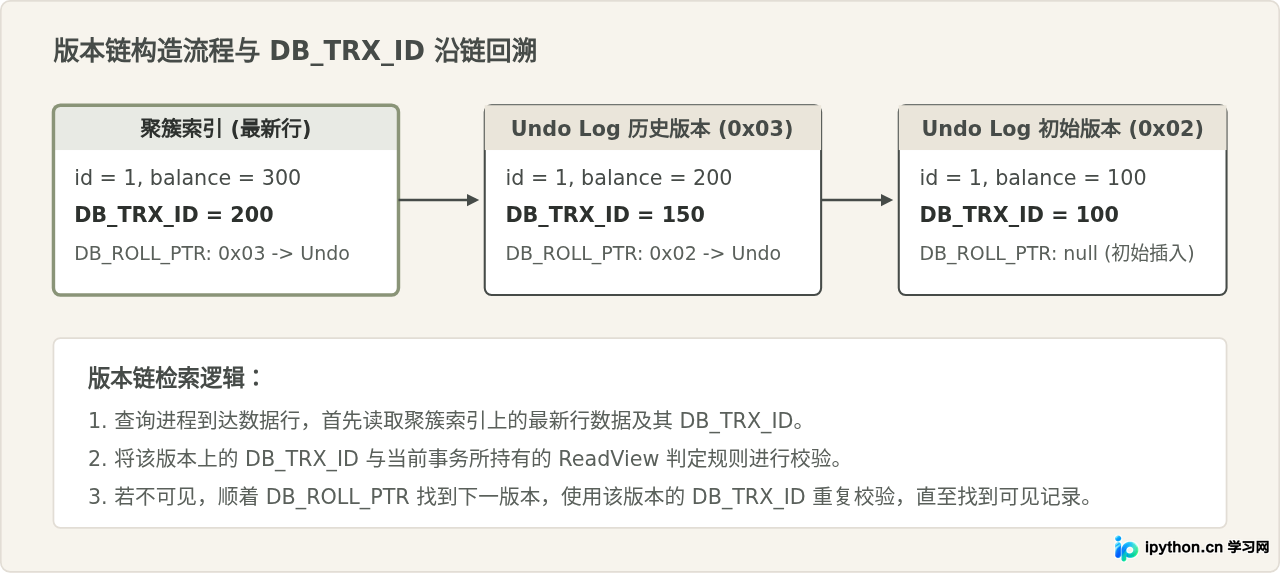

图 2：记录在多次 UPDATE 下通过 DB_ROLL_PTR 形成的版本链

3. 核心机制：ReadView 结构与 DB_TRX_ID 的可见性算法

有了版本链之后，读事务究竟能看到哪一个版本？这完全取决于 ReadView。

当事务执行快照读（普通的 SELECT）时，系统会生成一个 ReadView 快照结构。ReadView 内部维护了 4 个关键属性：

• m_ids：在生成 ReadView 的那一瞬间，系统中所有活跃且未提交的读写事务 ID 列表。
• min_trx_id：生成 ReadView 时，当前活跃事务 ID 列表中的最小值（即 m_ids 中最小的值）。
• max_trx_id：生成 ReadView 时，系统即将分配给下一个事务的 ID（注意：是系统分配上限，不是 m_ids 的最大值）。
• creator_trx_id：创建该 ReadView 的事务自身的 ID。

当查询引擎沿着版本链检查某个版本的 DB_TRX_ID 时，会严格按照以下步骤进行四层比对判定：

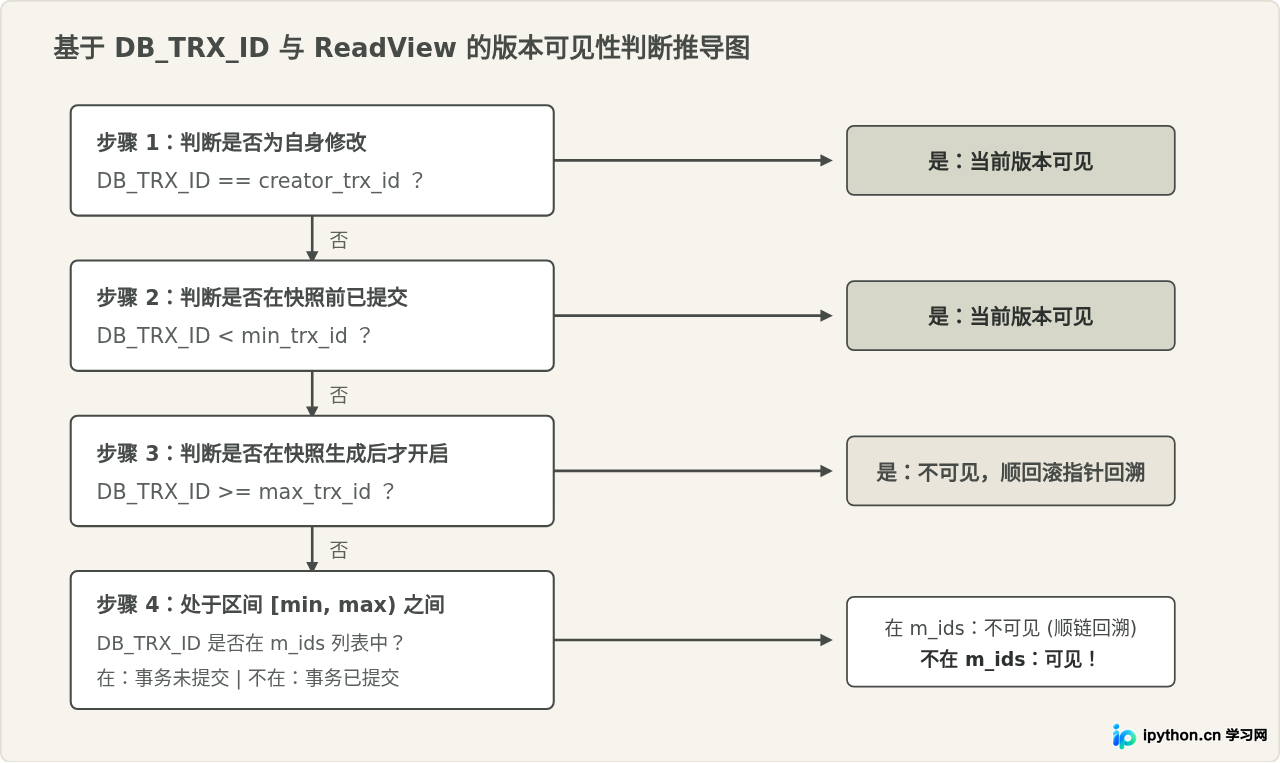

图 3：事务读取数据时判定 DB_TRX_ID 可见性的详细流程

4. 完整推演示例：RC 与 RR 隔离级别的表现差异

读已提交（Read Committed, RC）和可重复读（Repeatable Read, RR）底层的算法规则完全一致，唯一的本质区别在于生成 ReadView 的时机：

• RC 隔离级别：同一个事务内部，每一次执行普通的 SELECT 语句都会重新生成一份崭新的 ReadView。
• RR 隔离级别：事务开启后，仅在第一次执行快照读 SELECT 时生成一份 ReadView，随后该事务中的所有后续快照读都复用这同一份 ReadView，直到事务提交。

执行时间线与数据推导

假设存在如下初始记录：id = 1, balance = 100，该行历史写入事务已提交，初始 DB_TRX_ID = 80。

在不同隔离级别下，事务 C 的判定过程如下：

场景 1：在可重复读（RR）模式下

• T2 时刻第一次查询：事务 C 生成 ReadView。此时活跃事务为 m_ids = [100]，min_trx_id = 100，max_trx_id = 201（假设系统最新分配 ID 为 200）。聚簇索引最新物理行的 DB_TRX_ID = 100。因为 100 落在 m_ids 中，该版本记录对事务 C 不可见。事务 C 顺着 DB_ROLL_PTR 找到旧版本（DB_TRX_ID = 80），由于 80 小于 min_trx_id，可见，查出 balance = 100。
• T5 时刻第二次查询：因为是 RR 模式，事务 C 复用 T2 时刻生成的 ReadView（此时 m_ids 里依旧记录着当时的 [100]，max_trx_id = 201）。虽然此时事务 B 已经把聚簇索引物理行改成了 balance = 300, DB_TRX_ID = 200，但因为 200 落在当时 ReadView 的 m_ids 活跃区间内；再顺着指针找到事务 A 改出的 DB_TRX_ID = 100，依然在 m_ids 中不可见。最终再次回溯到 DB_TRX_ID = 80 的初始版本，依然返回 balance = 100。这便杜绝了不可重复读。

场景 2：在读已提交（RC）模式下

• T2 时刻第一次查询：生成专属 ReadView，活跃列表为 [100]，事务 A 尚未提交，返回 balance = 100。
• T5 时刻第二次查询：重新生成全新的 ReadView。此时事务 A 和事务 B 都已提交，当前系统的活跃事务列表 m_ids = []。读取最新记录的 DB_TRX_ID = 200，检查发现 200 不在 m_ids 且已提交，判定为可见，直接返回 balance = 300。

5. 容易混淆的关键认知与技术辨析

辨析一：“DB_TRX_ID 会记录在每一个二级索引（Secondary Index）页面的行中吗？”

并不存在。很多初学者会误以为二级索引也像聚簇索引一样包含 DB_TRX_ID 和 DB_ROLL_PTR。实际上，InnoDB 二级索引的叶子节点记录中没有这两个隐藏列。

二级索引页的 Page Header 中只记录了一个 PAGE_MAX_TRX_ID（表示修改过该数据页的最大事务 ID）。当查询使用二级索引时：

• 如果该页面的 PAGE_MAX_TRX_ID 小于当前 ReadView 的 min_trx_id，说明这整个数据页上所有的修改在快照创建前就已全部提交，二级索引上的数据可以直接信任并读取，无需回表。
• 如果大于或等于，则说明当前页可能包含未提交或后续提交的数据，查询引擎必须回表到聚簇索引，通过聚簇索引上的 DB_TRX_ID 和 DB_ROLL_PTR 沿版本链回溯真正的可见版本。

辨析二：“在事务中执行 SELECT ... FOR UPDATE 时，也会比对 DB_TRX_ID 找历史版本吗？”

不会。普通的 SELECT 是快照读（Snapshot Read），遵循 ReadView 与 DB_TRX_ID 的可见性判定规则。而 SELECT ... FOR UPDATE、UPDATE、DELETE 或 INSERT 属于当前读（Current Read）。

当前读会绕过版本链校验，直接对聚簇索引最新物理记录加行锁（Record Lock 或 Next-Key Lock），并读取最新已提交的值。如果当前读恰好遇到了未提交的事务，当前读会进入锁等待状态，而不是顺着 DB_ROLL_PTR 回退去读旧版本的 DB_TRX_ID。

6. 总结与机制全貌

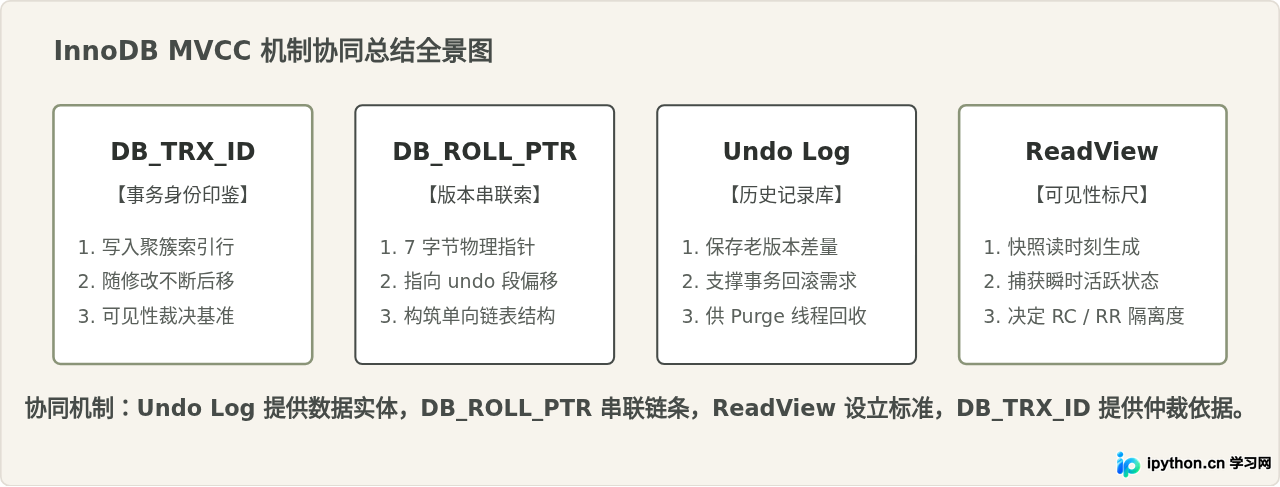

图 4：InnoDB MVCC 四大底层组件协作全景

在整个 InnoDB 的多版本并发控制架构中：

• 物理载体：聚簇索引的每一行物理记录均携带 DB_TRX_ID，精确标明该行最近一次被谁修改。
• 逻辑链接：通过 DB_ROLL_PTR 将修改前的旧数据在 undo log 中串成单向历史版本链。
• 裁判依据：当执行快照读时，查询事务基于当前系统的事务状态创建 ReadView。版本链上的每一个 DB_TRX_ID 就是唯一受审判的事务证件，通过与 m_ids、min_trx_id、max_trx_id 的对比，精确决定该版本数据是“直接可见”、“回溯读取更老版本”还是“纯属自身未提交改动”，最终在无须加锁的情况下达成了高并发的一致性视图。
