怎么用Python画出逼真的生肖蛇图像
发布时间：2026-10-22| 4人浏览过
用Python绘制逼真的生肖蛇图像，核心并不在于机械地拼接图元，而在于建立一条符合生物骨骼运动的平滑三维中轴线，并在法线方向上展开具有厚度渐变和交错鳞片纹理的几何管状体。本文将从数学建模、纹理生成、环境搭建到光影渲染，完整呈现基于Python与Matplotlib构建写实生肖蛇的具体实现方法。
一、逼真蛇体建模的核心逻辑与架构
在计算机图形学中，蛇类属于典型的弯曲管状体（Swept Volume）。单纯依靠极坐标圆弧或简单的多段贝塞尔曲线很难表现出蛇身蜿蜒起伏时的肌肉张力与体积感。要实现逼真的视觉效果，整套绘制流程被拆解为骨架定义、几何拓扑推导、鳞片生成和光照贴图四个层级。
图1：Python生成逼真生肖蛇的四个核心数学与几何分层模块
二、环境配置与必要库准备
在开始编写代码前，需要确保Python环境中安装了用于数值计算和图形渲染的核心库。本项目主要依赖 numpy 进行曲线微积分与几何变换运算，依赖 matplotlib 进行图元着色与画板输出，以及 scipy 进行样条曲线插值。
打开终端或命令行窗口，执行以下命令安装依赖：
pip install numpy matplotlib scipy安装完成后，建议在脚本头部导入相关子模块，并锁定绘图后端以获得高保真抗锯齿效果：
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Polygon
from scipy.interpolate import splprep, splev三、步骤分解：从骨架到逼真形态的实现流程
实现生肖蛇的逼真表现，关键在于四个清晰的操作步骤。下图展示了从离散控制点推导至高精细节的具体流程：

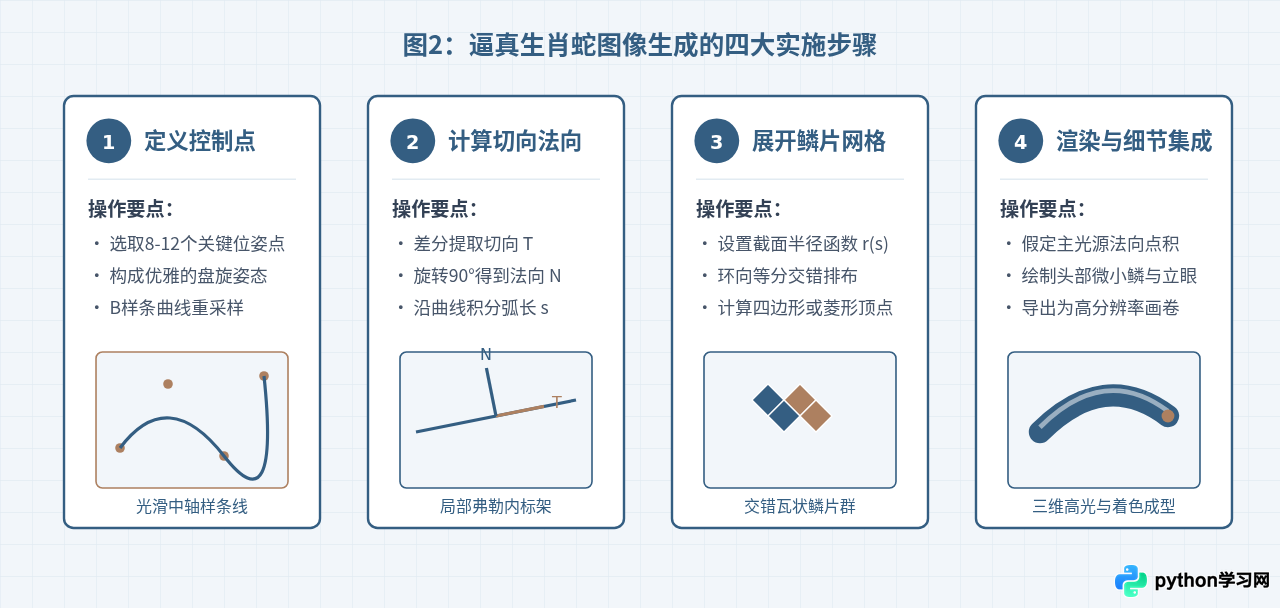

图2：Python构建写实生肖蛇的具体操作流程示意
1. 脊柱中轴线的参数化建模
蛇是无足脊椎动物，其姿态的本质是一条曲率连续且可微的样条曲线。为了让画面具备生肖蛇灵动、吉庆的盘绕美感，我们可以预设一系列代表蛇头、盘卷颈部、主躯干及尾尖的特征控制点，通过 SciPy 的 splprep 拟合出平滑的 B 样条函数：
# 设定盘蛇的关键骨架坐标 (按生肖盘踞形态布局)
pts_x = np.array([2.5, 3.2, 2.8, 1.6, 1.2, 2.0, 3.5, 3.8, 2.6, 1.7, 1.9, 2.3])
pts_y = np.array([3.8, 3.2, 2.4, 2.3, 3.3, 4.2, 3.8, 2.0, 1.2, 1.6, 2.4, 2.1])
# 进行三次周期或平滑样条插值
tck, u = splprep([pts_x, pts_y], s=0, k=3)
u_fine = np.linspace(0, 1, 600)
x_spine, y_spine = splev(u_fine, tck)2. 局部法向量与粗细半径分布
从蛇头到蛇尾，截面直径并非恒定。真实的蛇具有明显的形态特征：头部呈略扁平的钝角梭形，颈部收缩，躯干部最为粗壮，随后向尾部逐渐渐变收尖。我们可以定义半径权重函数 $R(u)$，并通过对中心线求一阶导数得到切向量 $T$，逆时针旋转 90 度得到截面法向量 $N$：

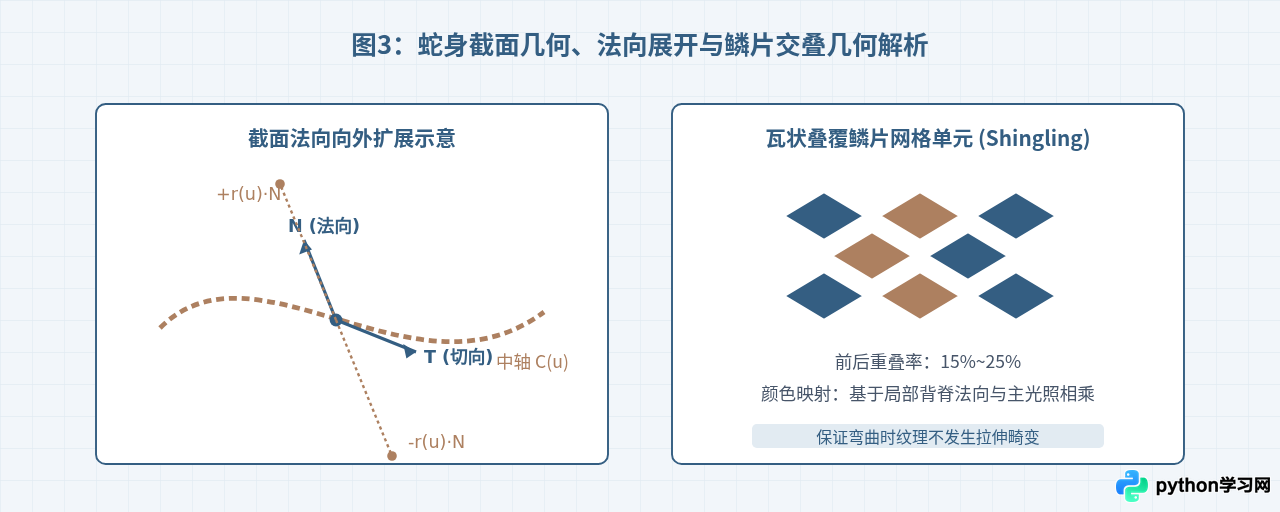

图3：蛇身法向几何延展与鳞片瓦状排列细节模型
四、完整可运行代码：生成逼真生肖蛇图像
以下是使用纯 Python、NumPy 和 Matplotlib 绘制生肖蛇写实图像的完整程序代码。该代码构建了中轴插值、变宽蛇身包络、错位鳞片阵列以及生肖特色斑纹：
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Polygon
from scipy.interpolate import splprep, splev
def draw_realistic_snake(save_path="realistic_snake.png"):
# 1. 设定蛇身主干的特征控制点 (模拟盘踞在草石之上的灵蛇形态)
ctrl_x = np.array([3.2, 3.8, 3.4, 2.3, 1.4, 1.2, 2.2, 3.6, 4.2, 3.7, 2.4, 1.6, 1.8, 2.5])
ctrl_y = np.array([4.2, 3.6, 2.8, 2.6, 3.2, 4.4, 4.8, 4.2, 2.6, 1.4, 1.2, 1.8, 2.7, 2.2])
# 2. 样条曲线高密度拟合
tck, _ = splprep([ctrl_x, ctrl_y], s=0, k=3)
n_pts = 450
u = np.linspace(0, 1, n_pts)
sx, sy = splev(u, tck)
# 3. 计算切线向量与单位法向量
dx = np.gradient(sx)
dy = np.gradient(sy)
norm = np.hypot(dx, dy)
tx, ty = dx / norm, dy / norm
nx, ny = -ty, tx # 法向量
# 4. 蛇身半径沿长度分布函数 (蛇头饱满、颈微收、躯干厚实、尾端平滑渐收)
r = np.zeros(n_pts)
for i, t in enumerate(u):
if t < 0.08:
# 蛇头至头部后缘
r[i] = 0.18 * np.sin((t / 0.08) * (np.pi / 2)) + 0.05
elif t < 0.15:
# 颈部收缩
phase = (t - 0.08) / 0.07
r[i] = 0.23 - 0.06 * np.sin(phase * np.pi)
elif t < 0.82:
# 躯干最粗处
r[i] = 0.22 + 0.07 * np.sin((t - 0.15) / 0.67 * np.pi)
else:
# 尾尖收细
rem = (1.0 - t) / 0.18
r[i] = 0.22 * (rem ** 1.3) + 0.01
fig, ax = plt.subplots(figsize=(10, 8), facecolor='#F2F6FA')
ax.set_facecolor('#F2F6FA')
# 5. 绘制投影阴影 (营造立体悬浮与地面接触感)
shadow_offset_x = 0.12
shadow_offset_y = -0.15
for i in range(0, n_pts - 1, 2):
poly_shadow = [
(sx[i] + nx[i]*r[i]*1.1 + shadow_offset_x, sy[i] + ny[i]*r[i]*1.1 + shadow_offset_y),
(sx[i+1] + nx[i+1]*r[i+1]*1.1 + shadow_offset_x, sy[i+1] + ny[i+1]*r[i+1]*1.1 + shadow_offset_y),
(sx[i+1] - nx[i+1]*r[i+1]*1.1 + shadow_offset_x, sy[i+1] - ny[i+1]*r[i+1]*1.1 + shadow_offset_y),
(sx[i] - nx[i]*r[i]*1.1 + shadow_offset_x, sy[i] - ny[i]*r[i]*1.1 + shadow_offset_y)
]
ax.add_patch(Polygon(poly_shadow, closed=True, facecolor='#203244', alpha=0.07, edgecolor='none'))
# 6. 从尾到头绘制管状躯体与鳞片多边形 (确保前后深度覆叠正确)
light_dir = np.array([0.5, 0.8]) # 左上方光源
light_dir = light_dir / np.linalg.norm(light_dir)
for i in range(n_pts - 2, 0, -1):
# 环向划分为 8 个鳞片带
n_scales = 8
span = np.linspace(-1, 1, n_scales + 1)
for j in range(n_scales):
w0, w1 = span[j], span[j+1]
# 四边形四个顶点
p1 = (sx[i] + nx[i]*r[i]*w0, sy[i] + ny[i]*r[i]*w0)
p2 = (sx[i] + nx[i]*r[i]*w1, sy[i] + ny[i]*r[i]*w1)
p3 = (sx[i+1] + nx[i+1]*r[i+1]*w1, sy[i+1] + ny[i+1]*r[i+1]*w1)
p4 = (sx[i+1] + nx[i+1]*r[i+1]*w0, sy[i+1] + ny[i+1]*r[i+1]*w0)
# 模拟圆柱表面法向量与光照余弦
local_norm = (nx[i] * ((w0 + w1)/2) + tx[i] * 0.2)
cos_theta = max(0.1, np.dot([local_norm, ny[i]], light_dir) * 0.5 + 0.5)
# 生肖金斑纹与青蓝底色交替 (周期纹理)
pattern = np.sin(i * 0.15) * np.cos(j * 0.8)
if pattern > 0.2:
# 铜棕金色斑块 (#AD8060 基础调整)
base_c = np.array([0.68, 0.50, 0.38]) * cos_theta
else:
# 工程墨蓝背鳞 (#345E82 基础调整)
base_c = np.array([0.20, 0.37, 0.51]) * cos_theta
# 腹部稍亮
if (w0 + w1) / 2 < -0.4:
base_c = base_c * 1.3 + 0.1
base_c = np.clip(base_c, 0, 1)
poly = Polygon([p1, p2, p3, p4], closed=True, facecolor=base_c, edgecolor='#1E293B', linewidth=0.25)
ax.add_patch(poly)
# 7. 绘制头部特征 (蛇眼、高光与灵敏蛇信)
head_x, head_y = sx[0], sy[0]
head_dir_x, head_dir_y = -tx[0], -ty[0]
head_nx, head_ny = -head_dir_y, head_dir_x
# 蛇信 (双叉)
tongue_base = (head_x + head_dir_x * 0.25, head_y + head_dir_y * 0.25)
t_mid = (tongue_base[0] + head_dir_x * 0.3, tongue_base[1] + head_dir_y * 0.3)
fork1 = (t_mid[0] + head_dir_x * 0.2 + head_nx * 0.1, t_mid[1] + head_dir_y * 0.2 + head_ny * 0.1)
fork2 = (t_mid[0] + head_dir_x * 0.2 - head_nx * 0.1, t_mid[1] + head_dir_y * 0.2 - head_ny * 0.1)
ax.plot([tongue_base[0], t_mid[0], fork1[0]], [tongue_base[1], t_mid[1], fork1[1]], color='#991B1B', lw=1.8)
ax.plot([t_mid[0], fork2[0]], [t_mid[1], fork2[1]], color='#991B1B', lw=1.8)
# 蛇眼 (杏仁状金黄色竖瞳)
eye_x = head_x + head_nx * 0.11 + head_dir_x * 0.08
eye_y = head_y + head_ny * 0.11 + head_dir_y * 0.08
ax.scatter(eye_x, eye_y, s=45, color='#F59E0B', zorder=5)
ax.plot([eye_x, eye_x], [eye_y - 0.04, eye_y + 0.04], color='#000000', lw=2.2, zorder=6)
ax.scatter(eye_x - 0.01, eye_y + 0.02, s=8, color='#FFFFFF', zorder=7) # 眼部微高光
ax.set_xlim(0.8, 4.8)
ax.set_ylim(0.8, 5.4)
ax.set_aspect('equal')
ax.axis('off')
plt.tight_layout()
plt.savefig(save_path, dpi=300, bbox_inches='tight')
plt.close()
if __name__ == '__main__':
draw_realistic_snake()
提示与避坑指南：
在循环绘制鳞片时，切记必须按照索引从大到小（从尾部绘制至头部）的逆序进行。如果顺向绘制，后部躯干的鳞片将会覆盖在颈部鳞片上方，导致视觉逻辑颠倒，削弱层次感。
五、关键技术指标与调优总结
为了让生成的图像在质感、解剖学形态和艺术表现力上达到平衡，我们将各个模块的关键参数与调优标准归纳如下：

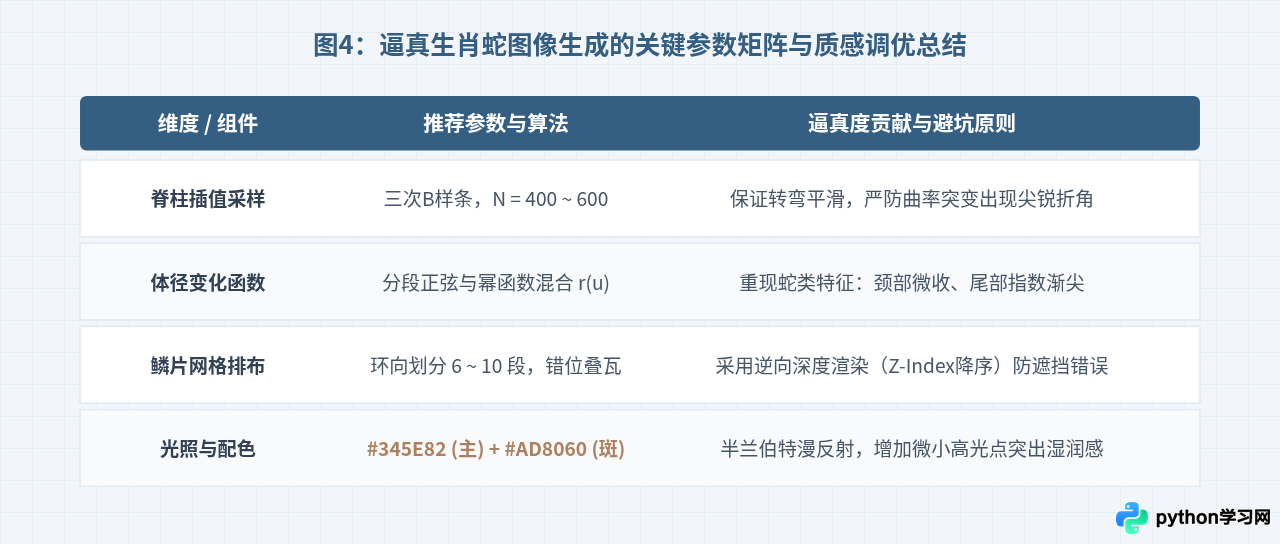

图4：逼真生肖蛇图像参数控制与避坑准则一览
六、常见问题排查
- 曲线在局部弯折处变形拉扯： 通常是因为输入的特征控制点间距过大或曲率变化剧烈。可通过微调
ctrl_x和ctrl_y，或增大插值采样点数n_pts解决。 - 鳞片颜色过渡生硬： 可以适当提高环境光基准值，避免局部阴影余弦值计算出现小于 0 的截断，使亮面与暗面的交界更加平顺自然。
- 画面缺乏立体感： 重点检查接触阴影与眼部高光。底部的半透明投影与眼部的微明白点是让扁平矢量具备三维空间感和生命力的关键细节。
