本文介绍利用OpenCV实现文档倾斜矫正的两种核心方法。第一种基于霍夫变换检测平行直线并计算平均角度；第二种通过形态学操作提取轮廓，利用最小包围矩形获取倾斜角。文章提供了完整的Python代码示例及图像旋转的具体实现参数说明，帮助开发者快速完成文档图像的自动校正。

本文分享使用OpenCV进行文档图像矫正的具体实现代码，供读者参考学习。

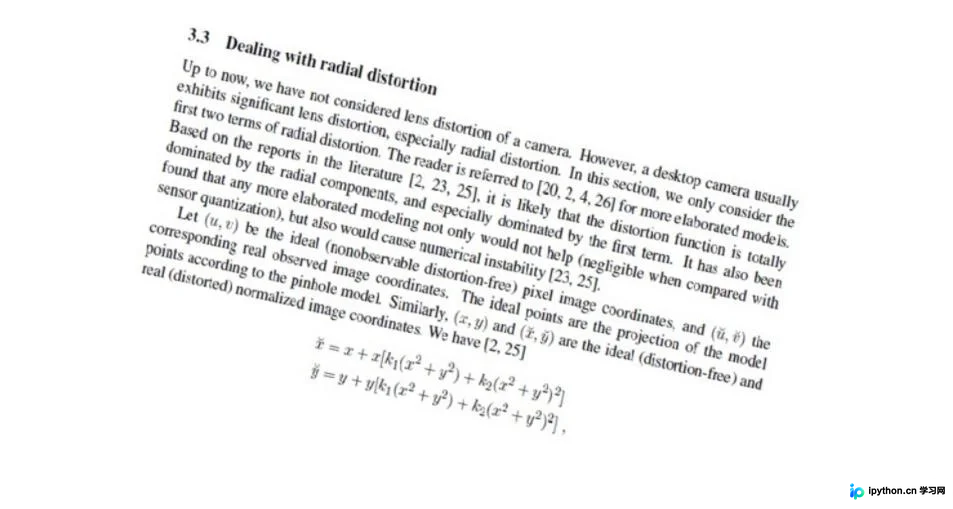

原始文档图像

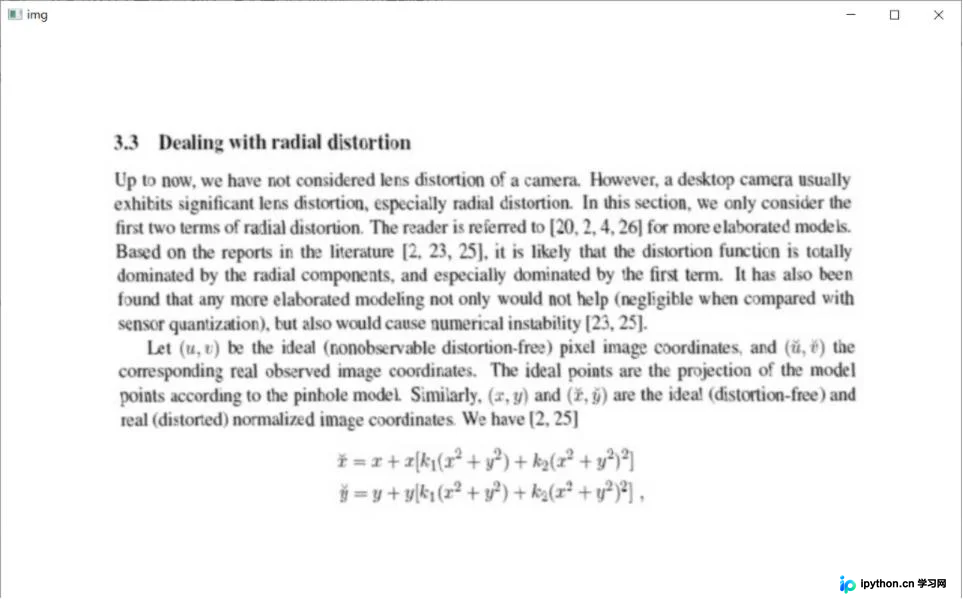

矫正后的文档图像

实现思路

文档矫正的核心在于获取倾斜角度，随后通过仿射变换进行旋转校正。获取倾斜角度的方法主要有两种，下文将分别详细介绍。

第一种方法利用霍夫变换。由于文档内容通常由平行线条组成，首先使用霍夫变换检测图像中的直线，计算所有检测到的直线的平均倾斜角度，将其视为文档的整体倾斜角，最后执行仿射变换完成校正。

import cv2
import numpy as np
def imshow(img):
    cv2.imshow("img",img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()
img = cv2.imread("2.png",1)
img = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
img2 = img.copy()
img_canny = cv2.Canny(img,75,200)
img_line = cv2.HoughLines(img_canny,1,np.pi/180,280)
average = 0
for line in img_line:
    for rho,theta in line:
        average = average + theta
average = average / len(img_line)
angel = average/np.pi * 180 - 90
def rotateImg(img,angel):
    rows, cols = img.shape
    M = cv2.getRotationMatrix2D(((cols - 1) / 2.0, (rows - 1) / 2.0), angel, 1)  # 旋转中心x,旋转中心y，旋转角度，缩放因子
    img = cv2.warpAffine(img, M, (cols, rows),borderValue = (255,255,255))  #在内存里完成了旋转
    imshow(img)
rotateImg(img2,angle)

第二种方法是求文档内容的最小包围矩形。首先检测图像轮廓，利用形态学操作生成掩膜（mask），再次检测轮廓并计算最小包围矩形。该矩形会返回一个倾斜角度（单位为度，而霍夫变换返回的是弧度制）。可以通过筛选轮廓，选取面积最大的轮廓所对应的倾斜角度作为文档角度，进而进行仿射变换。

import cv2
import numpy as np
def imshow(img):
    cv2.imshow("img",img)
    cv2.waitKey(0)
    cv2.destroyAllWindows()
img = cv2.imread("2.png",1)
img = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
img2 = img.copy()
imgth = cv2.threshold(img,0,255,cv2.THRESH_OTSU|cv2.THRESH_BINARY_INV)[1]
kernel = np.ones((17,17))
img_open = cv2.morphologyEx(imgth,cv2.MORPH_CLOSE,kernel,10)
# imshow(img_open)
cons = cv2.findContours(img_open,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_NONE)[0]
areas = []
for con in cons:
    area = cv2.contourArea(con)
    areas.append(area)
index = areas.index(max(areas))
# 度数形式，霍夫变换的返回值是弧度制
rect = cv2.minAreaRect(cons[index])
angle = rect[2]
mat = cv2.getRotationMatrix2D((img.shape[1]/2,img.shape[0]/2),angle,1)
img_fin = cv2.warpAffine(img,mat,(img.shape[1],img.shape[0]),borderValue = (255,255,255))
imshow(img_fin)

补充知识

利用仿射变换实现图像旋转指定度数

具体实现代码如下： mat = cv2.getRotationMatrix2D(center,angle,c) （center: 旋转中心，angle:旋转角度，c：缩放大小） img_final = cv2.warpAffine(img,mat, (img.shape[1],img.shape[0]), borderValue = (255,255,255)) (borderValue为可选参数，填充色，默认为黑色)

此外，若需旋转90度、180度或270度，可以使用transpose和flip函数实现。
