理解Overlay跨主机网络与etcd的职责

Docker overlay网络是一种基于VXLAN封装的虚拟网络技术，允许运行在不同物理宿主机上的容器如同处于同一局域网内通信。其核心原理是将容器的二层以太网帧封装在UDP数据包中，通过底层IP网络进行传输，从而屏蔽底层网络拓扑差异。在这一架构中，控制面与数据面明确分离：数据面负责实际的流量转发与封装解封装，而控制面则依赖分布式键值存储系统etcd来维护网络状态。etcd在此承担集群元数据与网络配置的统一存储职责，包括节点注册信息、网络段分配、Endpoint映射关系以及服务发现记录。当Docker守护进程启动或创建overlay网络时，会向etcd写入当前节点的网络配置，并监听etcd的变更事件以同步其他节点的状态。这种设计确保了跨主机网络配置的一致性与高可用性，避免了单点故障导致的网络分裂。理解控制面（etcd状态同步）与数据面（VXLAN隧道转发）的协同机制，是后续部署与排错的基础。

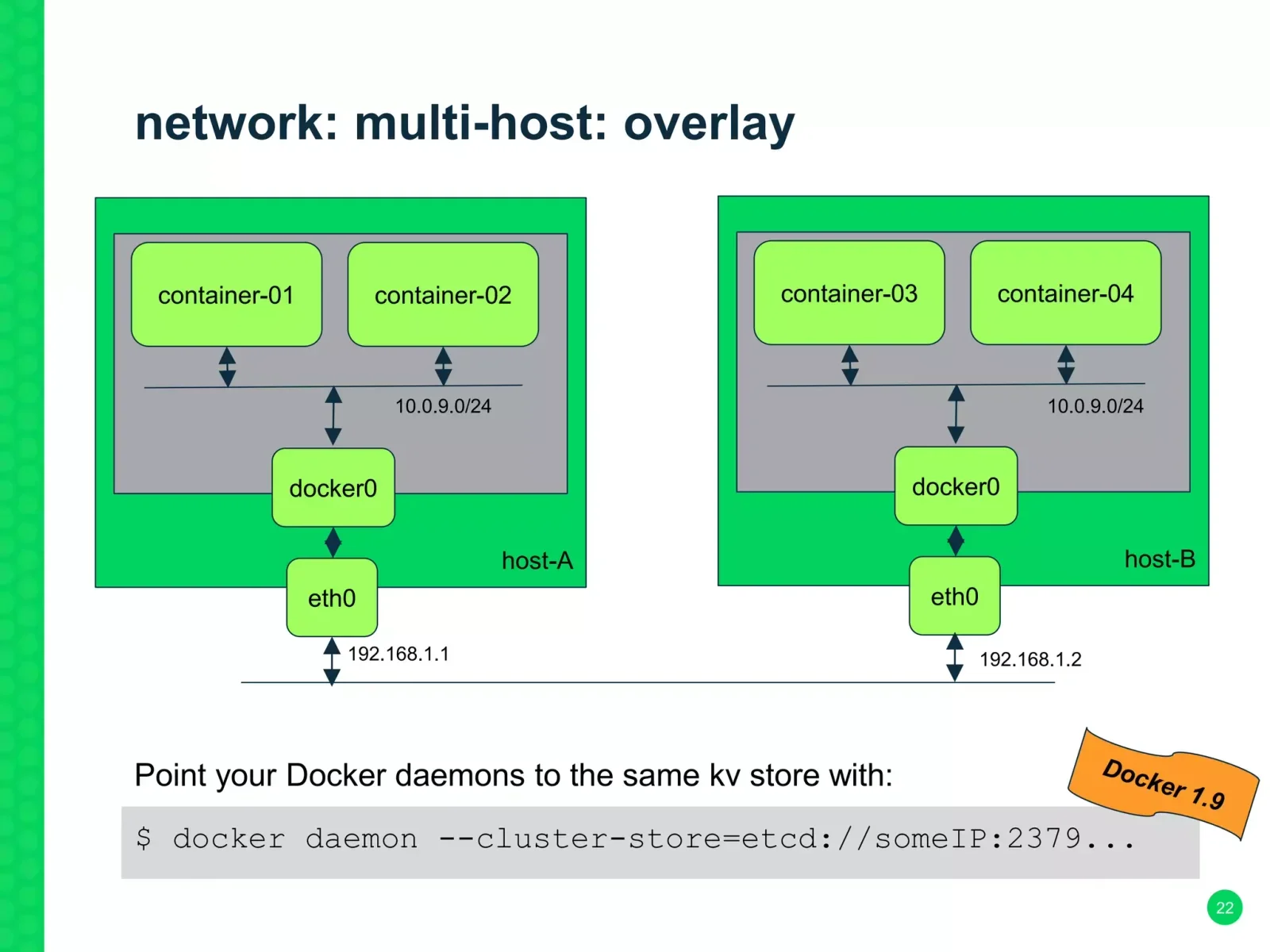

该节需要一张真实的Docker跨主机Overlay网络拓扑图或Docker网络配置界面截图，展示多台宿主机、容器、overlay网络以及etcd之间的关系。 — 多台宿主机上的容器通过 Overlay 网络互通，并由共享的 etcd 存储同步网络状态。

搭建etcd与Docker Overlay网络

搭建前需准备至少两台Linux宿主机，确保系统内核支持VXLAN模块，并关闭SELinux与firewalld以避免端口拦截。首先部署etcd集群，推荐使用v3.5及以上版本，通过systemd管理进程，关键配置包括--listen-client-urls、--advertise-client-urls指向本机IP，以及--initial-cluster声明所有节点。启动后使用etcdctl endpoint health验证集群健康状态。接着配置Docker守护进程，编辑/etc/docker/daemon.json，添加cluster-store与cluster-advertise参数指向etcd地址与本机IP，重启docker服务使节点加入集群。随后在任意节点执行docker network create -d overlay --subnet=10.0.0.0/24 my_overlay_net创建网络。需注意Docker 1.12引入Swarm模式后，原生overlay网络已内置Raft状态存储，若使用独立etcd方案，需确保Docker版本为1.11或更早，或明确使用cluster-store的独立模式。创建完成后，通过docker network ls可看到网络作用域为global，表明已成功同步至集群。

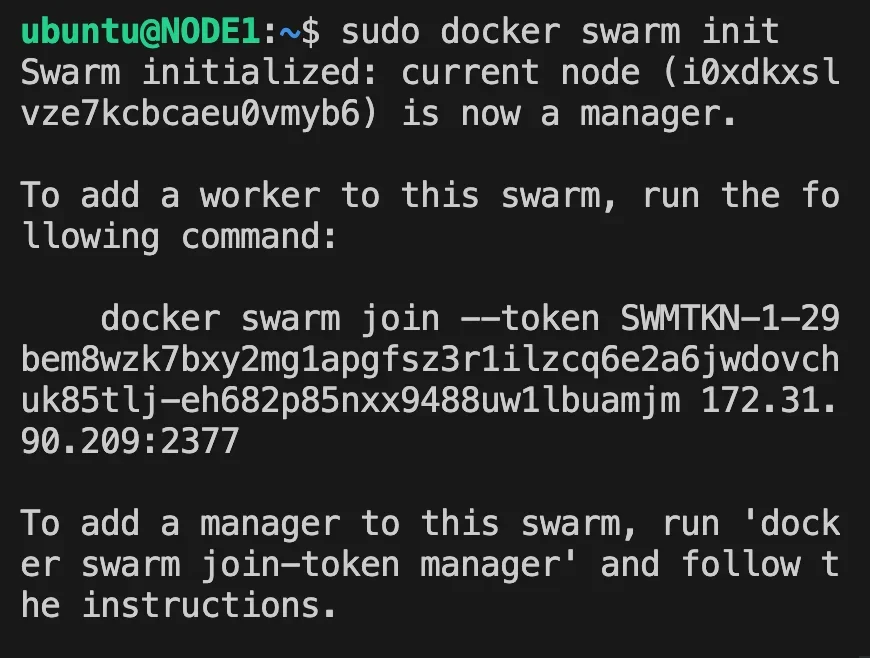

该节需要真实的终端操作截图，展示etcd运行状态、Docker节点配置以及创建overlay网络的命令与结果。 — 终端展示 Docker Swarm 初始化及节点加入命令，可用于说明跨主机 Overlay 网络的基础部署过程。

验证跨主机通信与网络状态

网络创建完成后，需通过多维度验证确保跨主机通信正常。首先在两台宿主机上分别启动容器并指定网络：docker run -d --name node1 --network my_overlay_net busybox sleep 3600与docker run -d --name node2 --network my_overlay_net busybox sleep 3600。使用docker inspect node1查看网络配置，确认容器已获取10.0.0.x网段IP，且网络驱动为overlay。接着执行连通性测试，在node1容器内运行ping -c 4 <node2_ip>，若返回正常TTL与延迟数据，说明VXLAN隧道已建立且底层路由可达。同时可通过docker network inspect my_overlay_net查看全局网络详情，重点关注Containers字段是否列出所有主机的容器端点，以及Scope是否为global。若部署了Web服务，可在node2运行Nginx，从node1使用curl http://<node2_ip>验证应用层连通性。所有验证步骤均依赖etcd中同步的Endpoint状态，若inspect结果完整且ping通，即证明overlay网络与etcd存储协同工作正常。

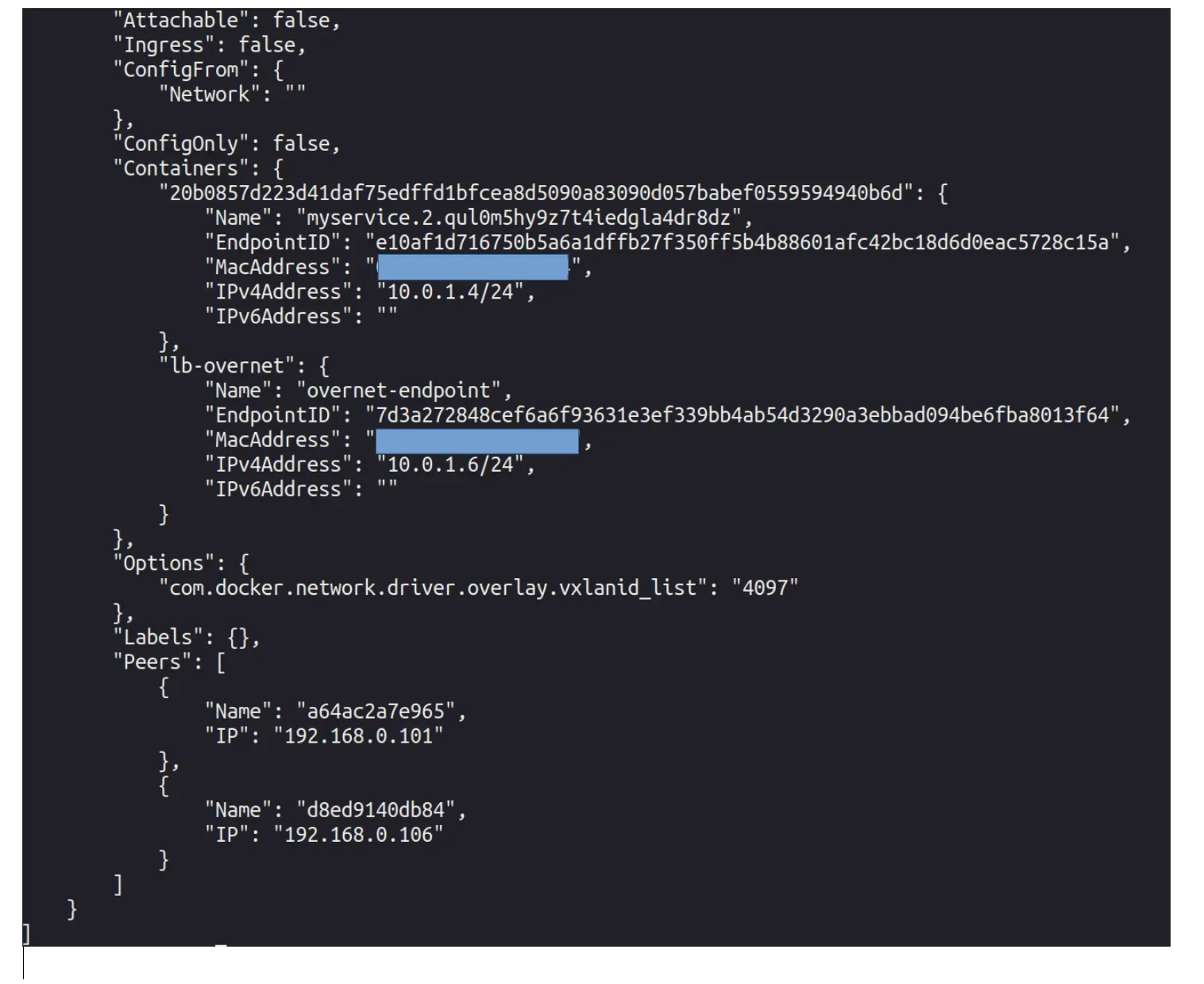

该节需要真实终端或Docker管理界面截图，展示不同主机容器的网络信息、连通性测试结果和overlay网络状态。 — 终端中的 docker network inspect 输出展示 Overlay 网络、容器地址、VXLAN ID 和多个节点 Peer。

故障排查与部署避坑

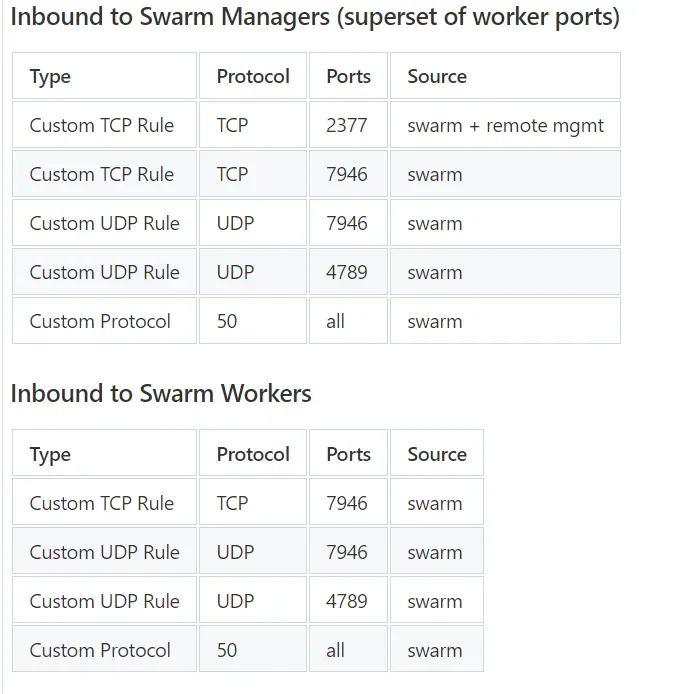

跨主机网络部署中常见故障多集中于控制面同步与底层网络限制。若etcd不可达，首先检查systemctl status etcd与etcdctl cluster-health，确认2379与2380端口未被防火墙拦截，并核对initial-cluster参数是否拼写错误。节点状态异常时，查看journalctl -u docker日志，常见原因为cluster-store地址配置错误或Docker版本与etcd API不兼容。MTU不匹配会导致大包分片失败，表现为ping小包通但业务连接超时，可通过ip link show检查宿主机与veth接口MTU，建议将overlay网络MTU设为1450（VXLAN头部占50字节）。若出现网络配置冲突或etcd数据残留，可尝试清理/var/lib/docker/network/files/下的本地数据库，并重启Docker服务重新拉取etcd状态。排错时应遵循先控制面后数据面原则：优先确保etcd集群健康与节点注册成功，再验证VXLAN隧道与容器路由。定期备份etcd快照并监控网络延迟，可有效规避生产环境中的网络分裂风险。
