本文介绍如何使用Python的tkinter库实现棋盘覆盖问题的图形化展示。通过递归与分治策略，算法将2^k×2^k棋盘分割为子棋盘，利用L型骨牌覆盖除特殊方格外所有格子。文章提供了核心算法代码、绘图逻辑及测试案例，帮助开发者理解分治思想并快速构建相关GUI应用。

Python tkinter实现棋盘覆盖算法与图形界面

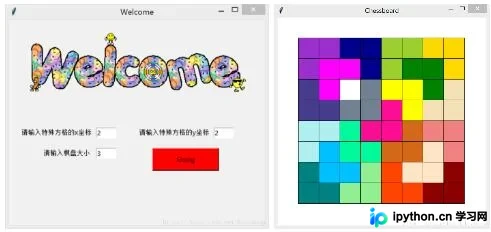

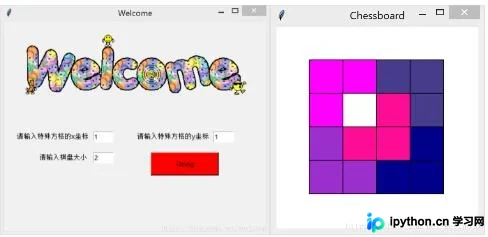

本文展示如何利用Python的tkinter库构建棋盘覆盖问题的图形用户界面，供读者参考学习。

解决方案与核心代码实现

一、解决方案与核心代码实现

所用工具为Python内置的tkinter库。

问题定义如下：

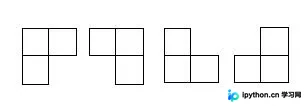

在一个由2^k×2^k个方格组成的棋盘中，若存在一个与其他方格不同的特殊方格，则称该棋盘为特殊棋盘。特殊方格的位置共有4^k种可能，因此对于任意k≥0，存在4^k种不同的特殊棋盘配置。在棋盘覆盖问题中，目标是用4种不同形态的L型骨牌覆盖除特殊方格外的所有方格，且任意两个L型骨牌不得重叠。可以证明，在任何2^k × 2^k的棋盘中，所需的L型骨牌数量恰好为(4^k-1)/3。

解决方法：采用递归与分治策略。

利用分治策略可以设计出简洁高效的棋盘覆盖算法。当k>0时，将2^k * 2^k的棋盘分割为4个2^(k-1) * 2^(k-1)的子棋盘。特殊方格必然位于这4个子棋盘之一中，其余3个子棋盘不含特殊方格。为了将这3个无特殊方格的子棋盘转化为特殊棋盘，可以使用一个L型骨牌覆盖这3个子棋盘的交汇处的方格（如图所示）。这样，这3个子棋盘上被L型骨牌覆盖的方格即成为各自子棋盘的特殊方格，从而将原问题转化为4个较小规模的子问题。通过递归应用这种分割方法，直至棋盘简化为1x1大小。

算法核心代码实现：


def chessBoard(tr,tc,dr,dc,size):
 global tile
 global board
 if (size==1):
  return 0
 tile+=1
 t=tile
 s=size//2
 #the upper left corner
 if (dr<tr+s and dc<tc+s):
  chessBoard(tr,tc,dr,dc,s)
 else:
  board[tr+s-1,tc+s-1]=t
  chessBoard(tr,tc,tr+s-1,tc+s-1,s)
 #the upper right corner
 if (dr<tr+s and dc>=tc+s):
  chessBoard(tr,tc+s,dr,dc,s)
 else:
  board[tr+s-1,tc+s]=t
  chessBoard(tr,tc+s,tr+s-1,tc+s,s)
 #the lower left corner
 if (dr>=tr+s and dc<tc+s):
  chessBoard(tr+s,tc,dr,dc,s)
 else:
  board[tr+s,tc+s-1]=t
  chessBoard(tr+s,tc,tr+s,tc+s-1,s)
 #the lower right corner
 if (dr>=tr+s and dc>=tc+s):
  chessBoard(tr+s,tc+s,dr,dc,s)
 else:
  board[tr+s,tc+s]=t
  chessBoard(tr+s,tc+s,tr+s,tc+s,s)

绘制棋盘的关键代码：


def drawboard(canvas1,board,colors,startx=50,starty=50,cellwidth=50):
 width=2*startx+len(board)*cellwidth
 height=2*starty+len(board)*cellwidth
 canvas1.config(width=width,height=height)#布置画布
 for i in range(len(board)):
  for j in range(len(board)):
   index=board[i][j]
   if index== 0:
    color='white'#特殊方格显示为白色
   else:
    color=colors[6*index]#为了间隔开颜色
   cellx=startx+i*50
  celly=starty+j*50
  canvas1.create_rectangle(cellx,celly,cellx+cellwidth,celly+cellwidth,fill=color,outline="black")#画方格
 canvas1.update()
