Python OpenCV Hough直线检测算法的原理与实现

直线检测原理

核心要点：图像坐标空间、参数空间、极坐标参数空间 -> （极坐标）参数空间表决

在图像坐标空间中，直线通常表示为y=ax+b；而在参数空间中，同一几何关系可重构为b=-xa+y。这意味着，图像中的每一个点都对应参数空间中的一条直线。若图像中存在多个共线点，它们在参数空间中对应的直线将交汇于同一点，该交点的坐标即为这些共线点所确定的直线的参数。

由于直角坐标形式难以处理垂直或水平直线，Hough变换采用极坐标方程ρ=xcosθ+ysinθ来描述直线。其中，ρ表示原点到直线的垂直距离，θ表示该垂线与水平轴之间的夹角（逆时针方向测量）。

如下图所示：

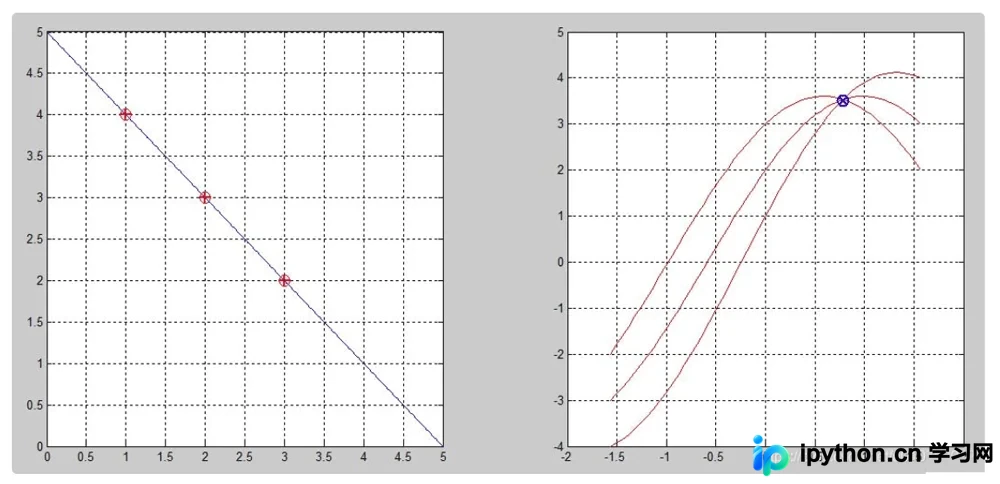

根据极坐标定义，垂直线对应θ=0，水平线对应θ=90°。极坐标参数空间中曲线的交点即代表由图像中两点确定的唯一直线，具体几何关系如下图所示。

Hough变换处理直线的核心在于利用参数（ρ，θ）对任意直线进行唯一表示。

• 算法首先初始化一个二维累加器数组，用于存储参数组合的计数，初始值全为0。数组的行对应ρ值，列对应θ值。数组尺寸由所需精度决定：若角度精度设为1度，则需180列覆盖0°至179°；ρ的最大值取图像对角线长度，以像素为单位确定行数。

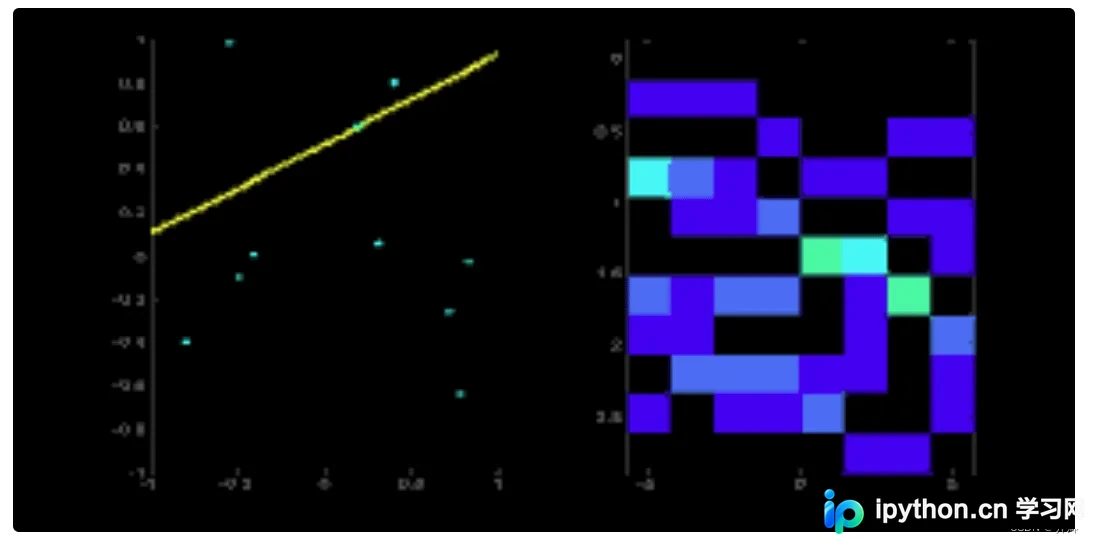

• 遍历图像中的所有边缘点，对每个点计算所有可能经过该点的直线参数（ρ，θ），并在累加器对应位置进行“投票”（计数加1）。这一投票过程如下图所示。

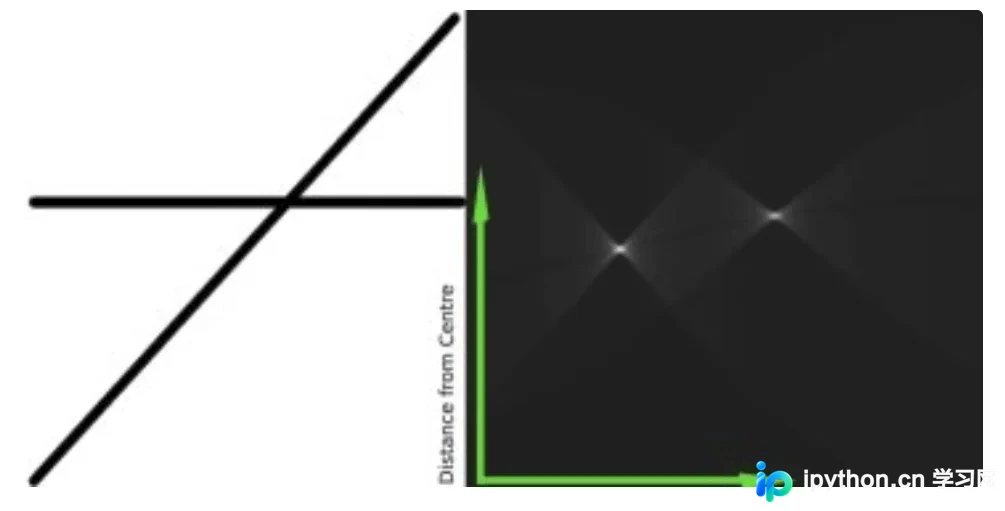

遍历结束后，累加器中数值最大的位置（可能有多个峰值）对应的参数组合（ρ，θ）即为图像中最显著的直线。这些高票参数代表经过最多点的直线，如图中累加器最亮的两个点所示。

总结而言，Hough直线检测通过离散参数空间表决，统计每个点允许的参数组合，最终筛选出被投票次数最多的参数组合，从而确定图像中由最多点构成的直线。

在图像矫正场景中，若已通过Canny算子提取出主要集中在四条边界上的边缘点，只需应用Hough直线检测提取这四条直线，即可确定图像的四个边界框。

OpenCV实现

OpenCV通过cv.HoughLines()函数封装了上述算法流程，其函数原型为：

cv.HoughLines(image, rho, theta, threshold[, lines[, srn[, stn[, min_theta[, max_theta]]]]]) -> lines

参数说明如下：

• lines：输出数组，每个元素包含一条检测到的直线参数(ρ, θ)，其中ρ单位为像素，θ单位为弧度。
• image：输入图像，必须为二值图像。因此在应用Hough变换前，需先进行阈值分割或Canny边缘检测。
• rho：ρ的搜索步长（精度）。
• theta：θ的搜索步长（精度）。
• threshold：投票阈值。只有累加器值超过该阈值的直线才会被返回。由于投票数与直线上点数正相关，该参数实质上设定了被检测直线的最小点数要求。

具体Python实现代码如下：

def hough_detect(image_path):
    # 读取图像并转换为灰度图像
    image = cv2.imread(image_path)
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
    # 使用Canny算子检测边缘
    edges = canny_detect(image_path, False)
    # 使用Hough检测直线
    lines = cv2.HoughLines(edges, 1, np.pi/180, 200)
    # 绘制直线
    for line in lines:
        rho, theta = line[0]
        a = np.cos(theta)
        b = np.sin(theta)
        x0 = a * rho
        y0 = b * rho
        x1 = int(x0 + 1000*(-b))
        y1 = int(y0 + 1000*(a))
        x2 = int(x0 - 1000*(-b))
        y2 = int(y0 - 1000*(a))
        cv2.line(image, (x1, y1), (x2, y2), (0, 0, 255), 2)
    cv2.imshow('line,jpg', image)
    cv2.waitKey()
hough_detect('images/2.jpeg')

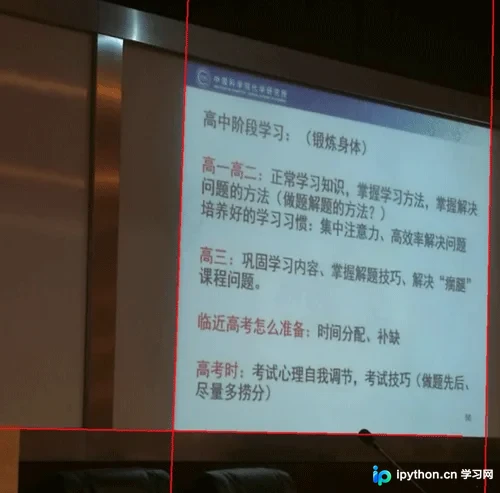

运行效果如下图所示：

实际应用中，可能需要根据图像特征调整上述超参数以获得最佳检测效果。
