OpenCV形态学变换详解：开运算、闭运算与梯度运算

OpenCV形态学变换概述

在形态学图像处理中，腐蚀和膨胀是最基础的两个操作。在此基础上衍生出的其他组合操作统称为形态学变换。OpenCV提供了专门的函数模块cv2.morphologyEx()来实现这些功能，其中morphology即指形态学。本文将结合Python与OpenCV库，详细讲解相关应用方法。

开运算原理与实现

开运算

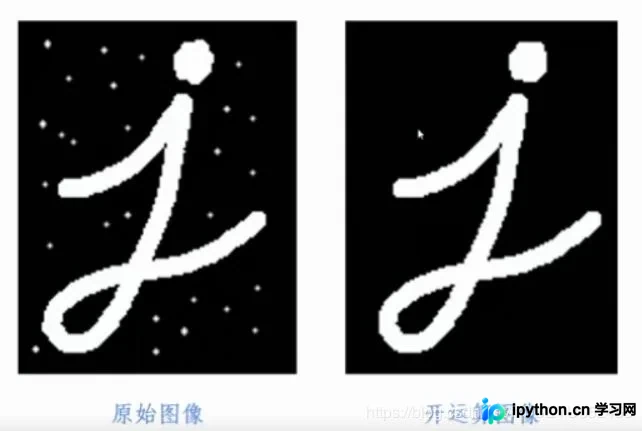

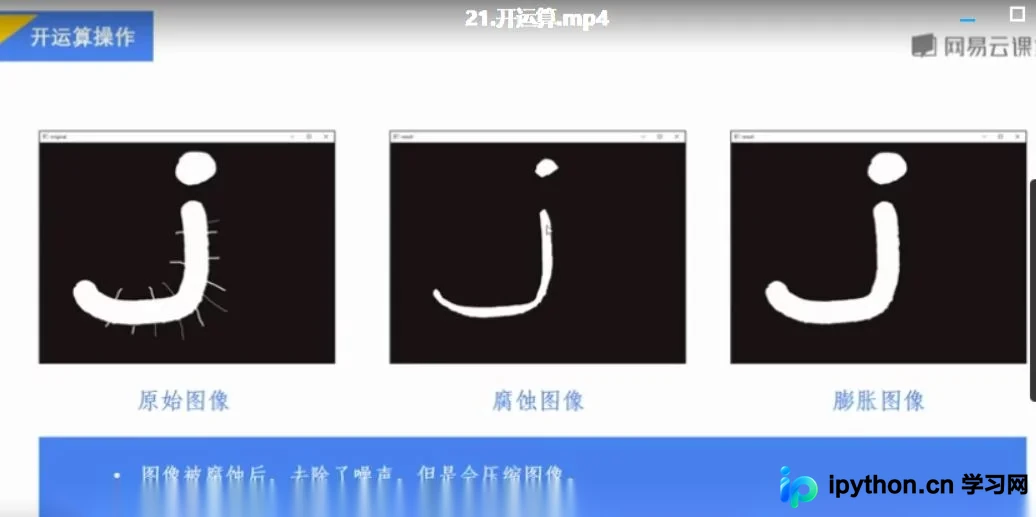

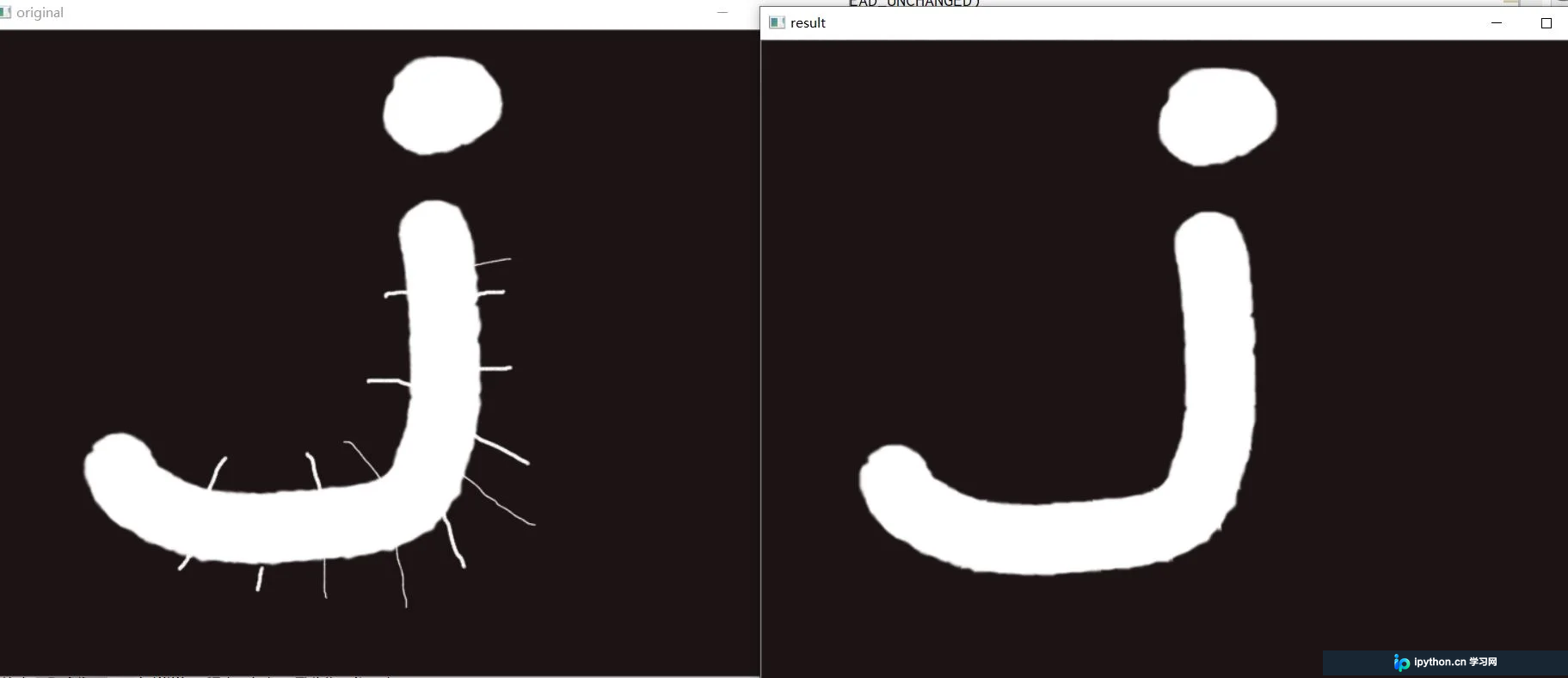

开运算的基本流程是对图像先执行腐蚀操作，随后对腐蚀后的结果进行膨胀处理。这种操作通常用于去除图像中的小型噪声点或断开细小的连接。

在OpenCV中，通过调用morphologyEx函数实现开运算。具体语法为：运算结果=cv2.morphologyEx(源图像img, cv2.MORPH_OPEN, 卷积核k)。其中，cv2.MORPH_OPEN参数指定执行开运算操作。

import cv2
import numpy as np
o=cv2.imread("opening.bmp",cv2.IMREAD_UNCHANGED)
k=np.ones((10,10),np.uint8)
r=cv2.morphologyEx(o,cv2.MORPH_OPEN,k)
cv2.imshow("original",o)
cv2.imshow("result",r)
cv2.waitKey()
cv2.destroyAllWindows()

闭运算原理与实现

闭运算

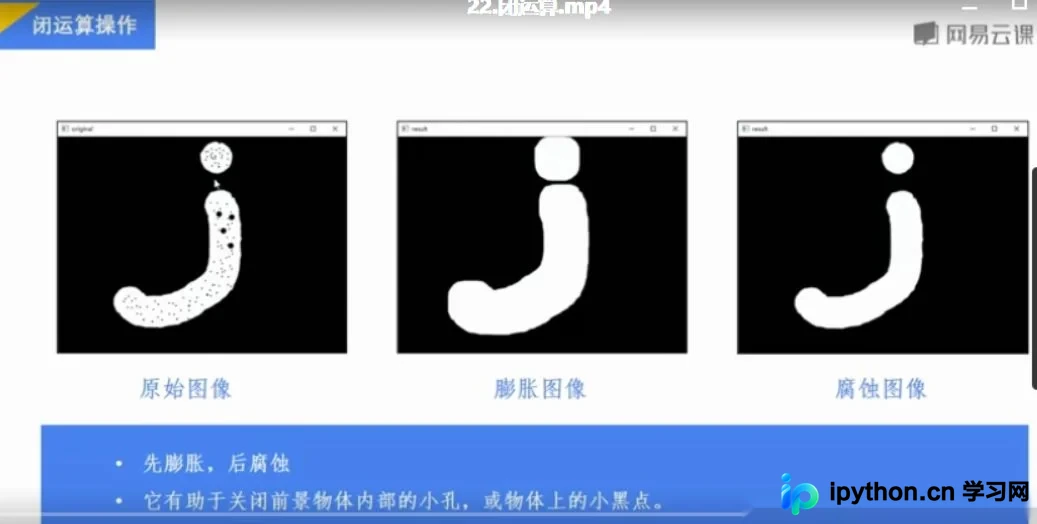

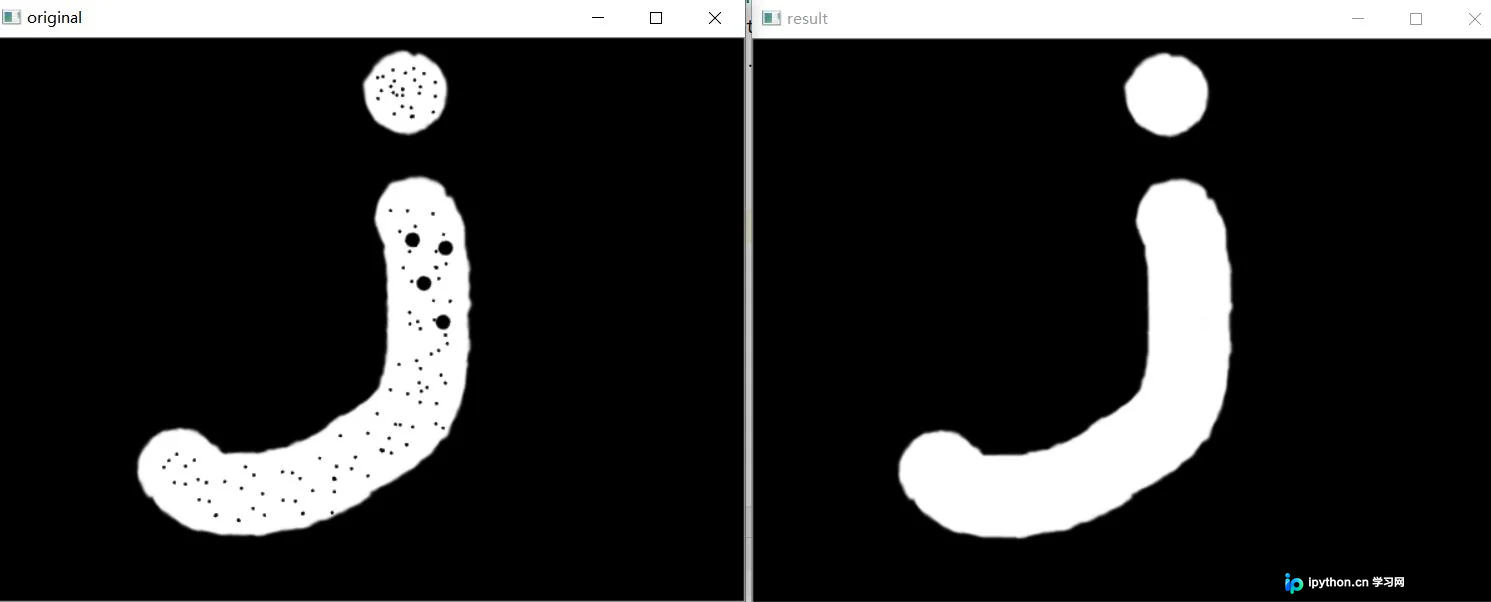

闭运算的执行顺序与开运算相反，即先对图像进行膨胀操作，接着再进行腐蚀处理。该操作的主要作用是填充前景物体内部的小孔或小黑点，使物体轮廓更加完整。

实现闭运算的代码调用方式为：运算结果=cv2.morphologyEx(源图像img, cv2.MORPH_CLOSE, 卷积核k)。参数cv2.MORPH_CLOSE用于指定执行闭运算。

在实际应用中，合理选择卷积核的大小至关重要。如果卷积核尺寸过小，可能无法有效去除前景图像中的黑点噪声，导致处理效果不佳。

import cv2
import numpy as np
o=cv2.imread("closing.bmp",cv2.IMREAD_UNCHANGED)
k=np.ones((10,10),np.uint8)
r=cv2.morphologyEx(o,cv2.MORPH_CLOSE,k)
cv2.imshow("original",o)
cv2.imshow("result",r)
cv2.waitKey()
cv2.destroyAllWindows()

梯度运算原理与实现

梯度运算

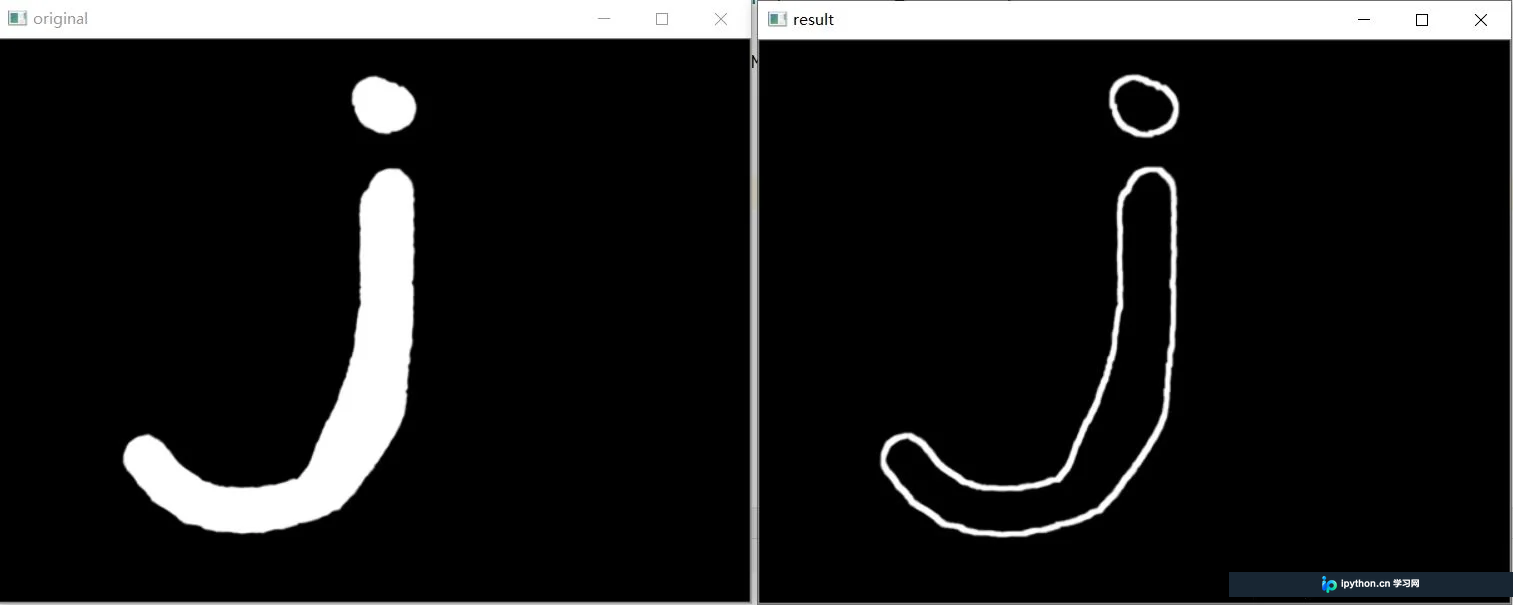

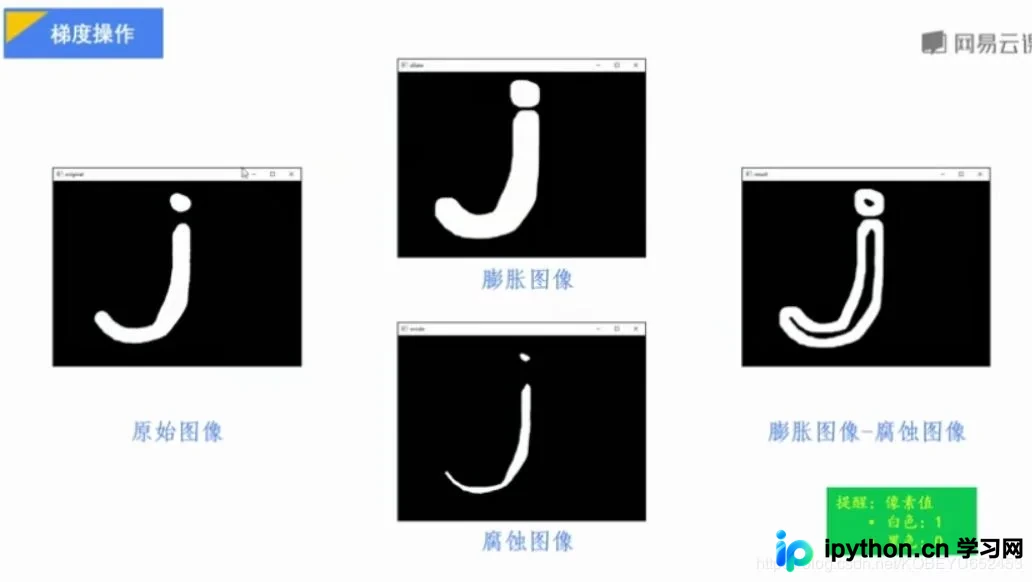

梯度运算主要针对二值图像，分别对其执行膨胀和腐蚀操作。最终结果通过膨胀图像减去腐蚀图像获得（像素级相减）。具体逻辑为：0-0=0，1-1=0，而1-0=1，从而突出图像的边缘部分。

OpenCV中梯度运算的实现代码为：运算结果=cv2.morphologyEx(源图像img, cv2.MORPH_GRADIENT, 卷积核k)。注意，此处参数cv2.MORPH_GRADIENT用于指定梯度运算（原文注：此处原文标注为闭运算属笔误，实际应为梯度运算标识）。

import cv2
import numpy as np
o=cv2.imread("gradient.bmp",cv2.IMREAD_UNCHANGED)
k=np.ones((5,5),np.uint8)
r=cv2.morphologyEx(o,cv2.MORPH_GRADIENT,k)
cv2.imshow("original",o)
cv2.imshow("result",r)
cv2.waitKey()
cv2.destroyAllWindows()

至此，关于OpenCV形态学变换（包括开运算、闭运算及梯度运算）的介绍已告一段落。如需了解更多OpenCV形态学变换相关内容，建议搜索本站历史文章或继续浏览后续相关教程。感谢大家的支持！
