很多人刚接触 UML 时，容易把它理解成“画几张图”的工具，但 UML 真正解决的是如何从不同层次、不同角色的关注点出发，把系统结构与行为清晰表达出来。下面按组成部分与建模视角两条线展开，帮助你判断 UML 为什么不能只靠单张图完成描述，以及各类图在系统架构里分别承担什么职责。

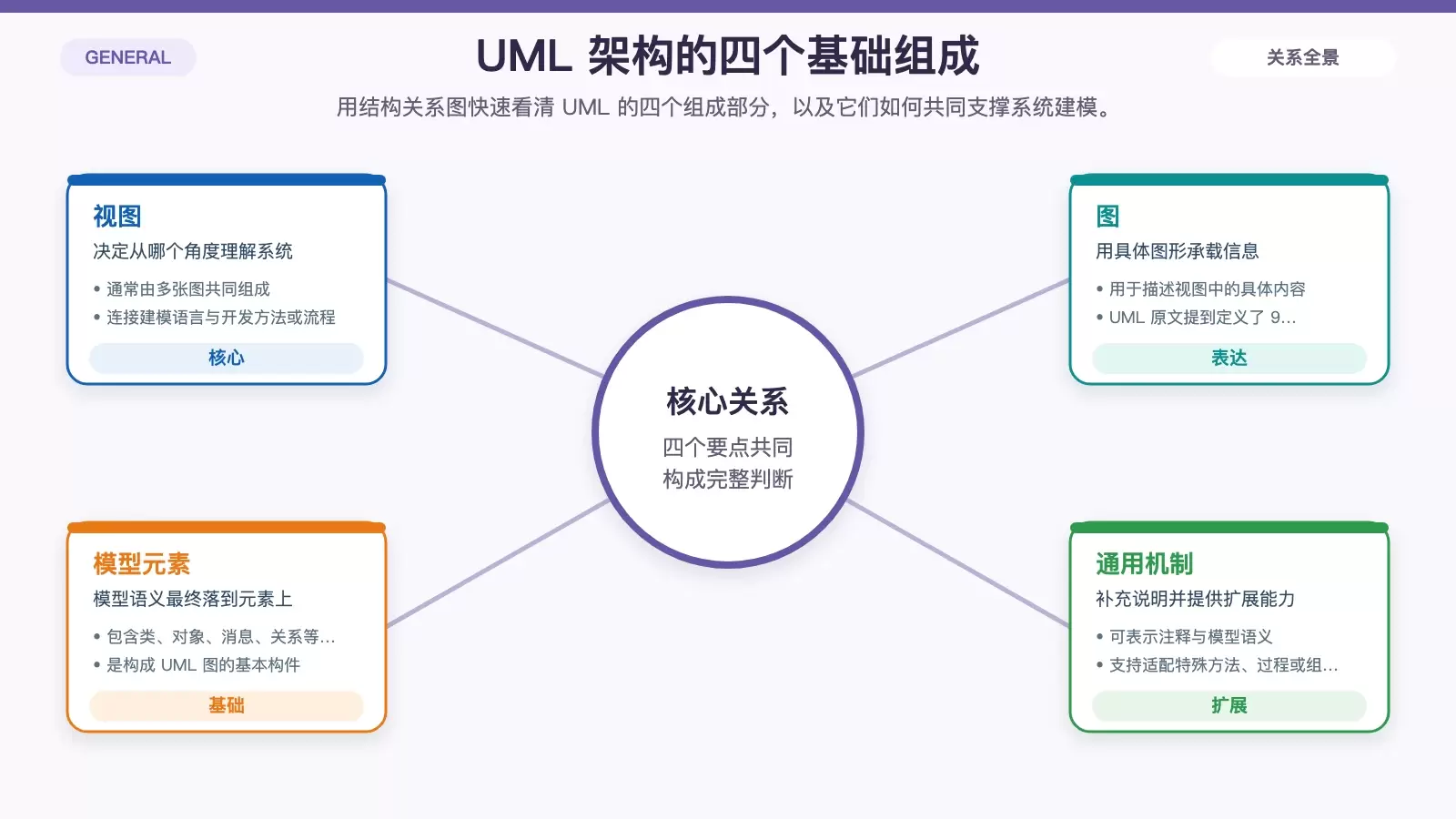

UML 架构由哪几部分组成
UML 主要由四部分构成：视图（View）、图（Diagrams）、模型元素（Model elements）和通用机制。它们不是彼此独立的概念，而是共同组成了一套完整的系统建模表达方式。
视图：从不同侧面理解系统
视图的作用，是呈现被建模系统的某一个侧面。它通常由多张图共同构成，而不是单独一张图的展示结果。换句话说，视图强调的是在某个抽象层级上，对系统做出的整体性表达。
这意味着，要建立完整的系统模型，并不需要把所有信息都堆进一张图里，更合理的做法是定义数量合适的视图，让每个视图分别对应系统的某个特定方面。
视图还有一个关键作用：它把 UML 这种建模语言，与系统开发过程中采用的方法、流程和协作方式连接起来。
图：用具体图形承载视图内容
图用于描述视图中的具体内容。原文指出，UML 语言定义了 9 种不同的图类型，这些图如果能够有机配合，就可以把系统的不同视图表达出来。
可以把它理解为：视图决定“从哪个角度看”，图负责回答“用什么形式画出来”。
模型元素：图中的基本构件
模型元素是构成 UML 图的基础概念，常见内容包括面向对象中的类、对象、消息和关系等。无论是结构描述还是行为表达，最终都要落到这些基础元素上。
通用机制：补充语义与扩展能力
通用机制用于表示额外信息，比如注释、模型元素的语义等。它的意义不只是“补说明”，还提供了扩展机制，使 UML 能够适配某一种特殊的方法或过程，或者扩充到某个组织、团队甚至具体用户的建模规范里。
为什么 UML 要强调多视角建模
UML 面向的并不是单一使用者。开发人员、测试人员、商务人士、分析师等不同角色，关注的系统信息并不相同。一个好的系统架构表达，核心不是把信息画得越多越好，而是能让不同角色从合适的角度理解系统。
因此，UML 建模特别强调“从不同角度看系统”，通过可视化方式帮助团队理解系统结构、实现方式与运行环境，也帮助建模者自己更全面地把握系统的整体效果。

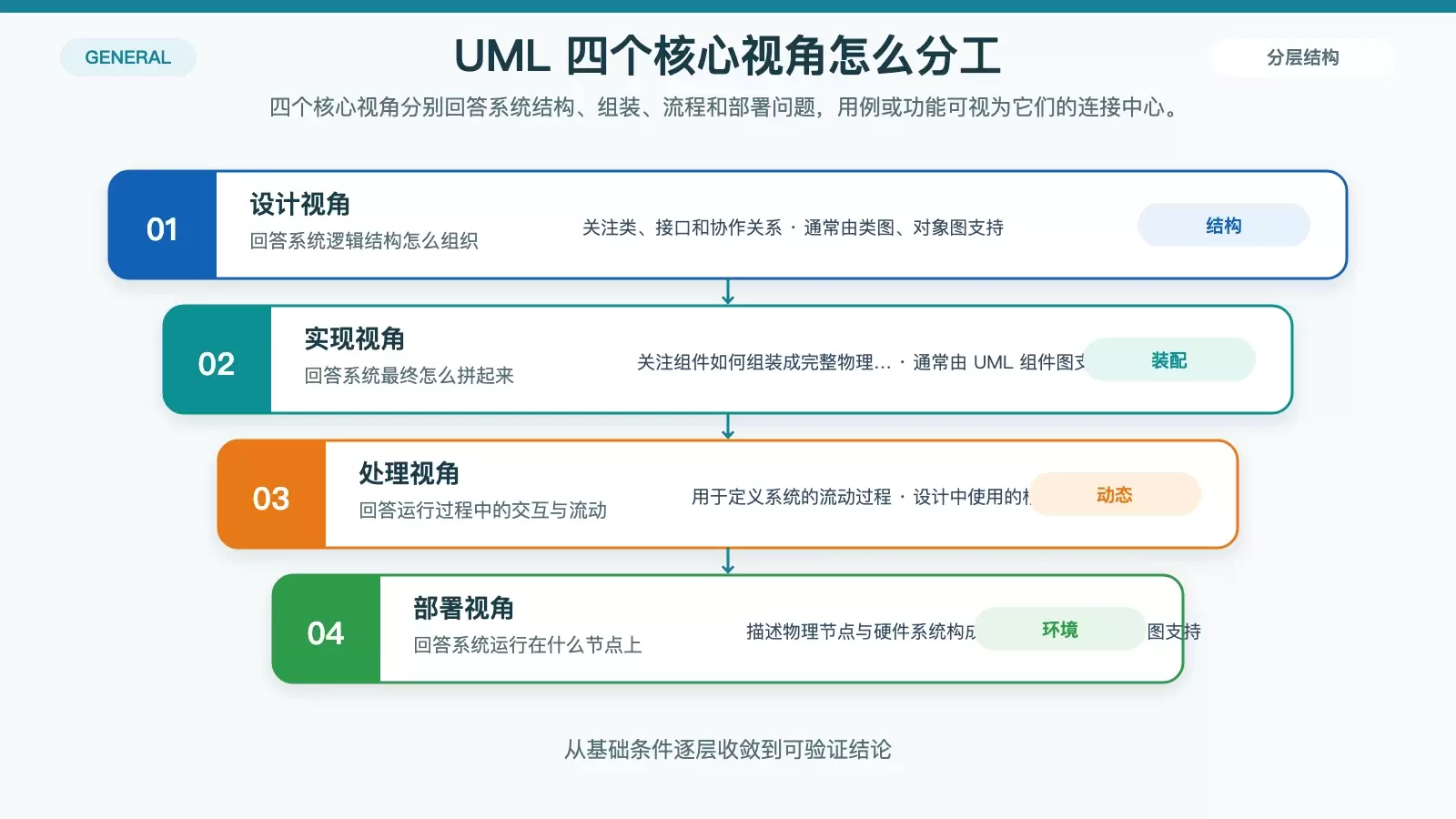

定义系统时常见的四个核心视角
原文给出了用 UML 定义系统时常见的四个角度：设计、实现、处理、部署。这四个视角共同围绕系统功能展开，而功能通常可以通过用例来连接和统筹。
文中提到，“该中心是连接所有这四个用例视图，一个用例代表了系统的功能”，可以理解为：系统功能是多个视角的连接点，不同视角分别回答系统在结构、实现、运行和物理承载上的不同问题。
设计视角：看系统的类、接口与协作
设计视角关注系统如何被组织起来，包括类、接口以及协作关系等内容。这个视角主要解决的是系统的逻辑结构问题。
在 UML 中，类图、对象图通常用来支持这一视角。类图更适合描述静态结构，对象图则可以帮助说明某一时刻对象之间的具体关系。
实现视角：看组件如何组装成系统
实现视角关注的是，定义好的组件如何装配在一起，形成一个完整的物理系统。它更贴近系统落地和构建方式，回答“系统最终是怎么拼起来的”。
这一部分通常由 UML 组件图来支持，用于表达模块、组件及其依赖和组合关系。
处理视角：看系统流程与运行中的流动
处理视角用于定义系统的流动过程。原文指出，在设计中使用的相同元件，也可以被用来支持这一角度的观察，说明流程视角并不一定完全脱离设计结构，而是在运行与交互层面重新组织这些元素。
这个视角更强调系统在执行过程中的动态性。
部署视角：看硬件节点与物理分布
部署视角描述的是物理节点上的硬件系统构成，也就是系统最终运行在什么设备、节点或环境之上。
这一视角通常由 UML 部署图支持，用来表达软件与硬件环境之间的映射关系，以及系统的物理分布方式。
如何整体理解 UML 架构
如果把 UML 当成一个完整的建模体系来看，可以用一条比较清晰的链路来理解：
- 先用视图划分关注点，决定从哪些角度描述系统；
- 再用图把每个视图的内容具体画出来；
- 这些图由模型元素组成，承载类、对象、消息、关系等基础语义；
- 最后借助通用机制补充说明、统一语义，并为特定方法或组织扩展规则。
因此，UML 架构的重点不在于“图画得多不多”，而在于是否能围绕系统功能，从多个角色关心的角度建立起清晰、可沟通、可扩展的可视化模型。
